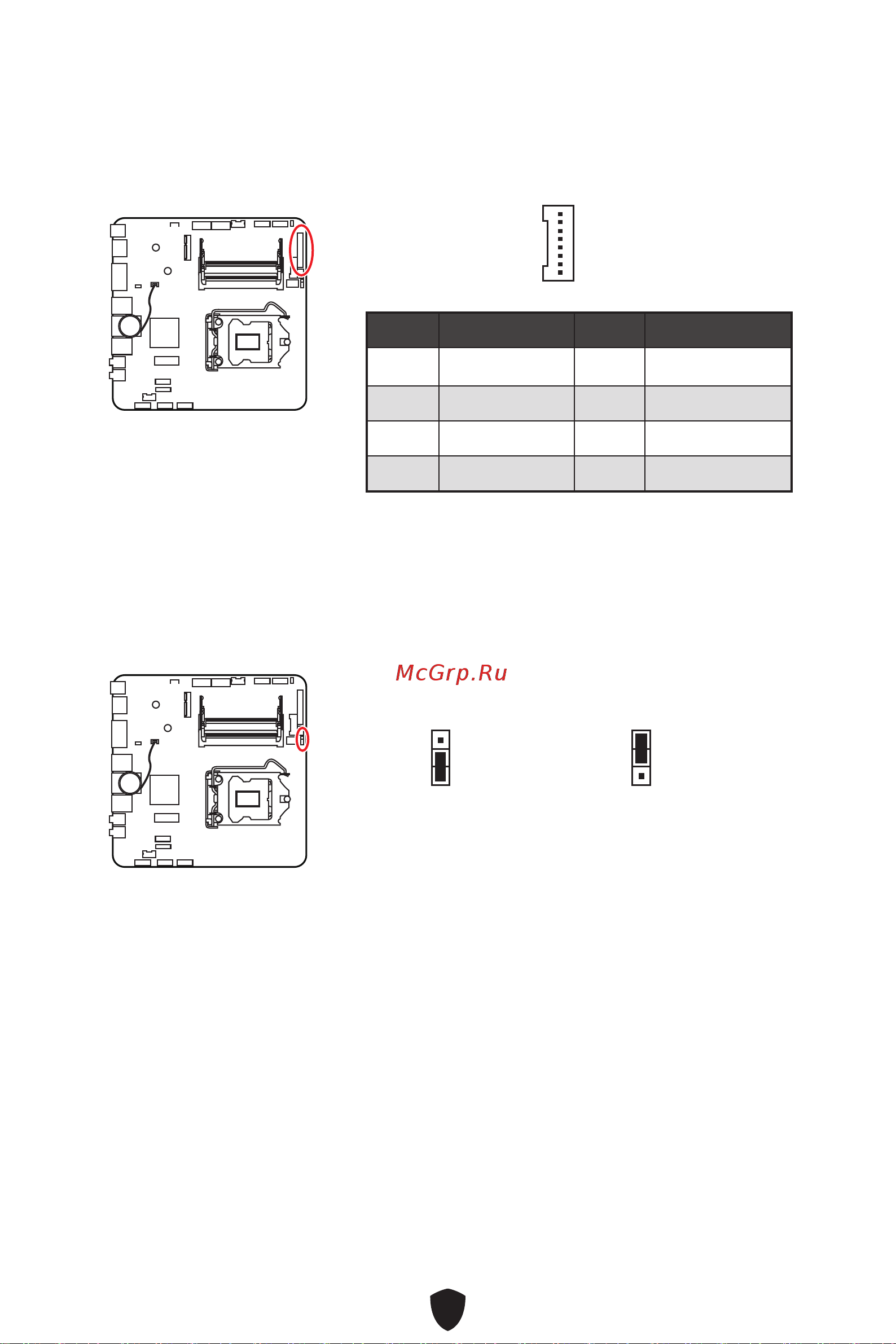

21
BKLT_SEL1: Разъем для выбора напряжения модуля
подсветки
Этот разъем используется для выбора напряжения модуля подсветки 12В/19В.
1 1
12V
19V
JCONVERT1: Разъем для регулировки яркости FPD
Этот разъем используется для подключения переключателя включения/
выключения модуля подсветки на плоской панели.
1
Контакт Название сигнала Контакт Название сигнала
1 L_BKLTEN# 2 L_BKLTCTL#
3 BKLT_VCC 4 BKLT_VCC
5 Ground 6 Ground
7 SEL_UP 8 SEL_DOWN
