16

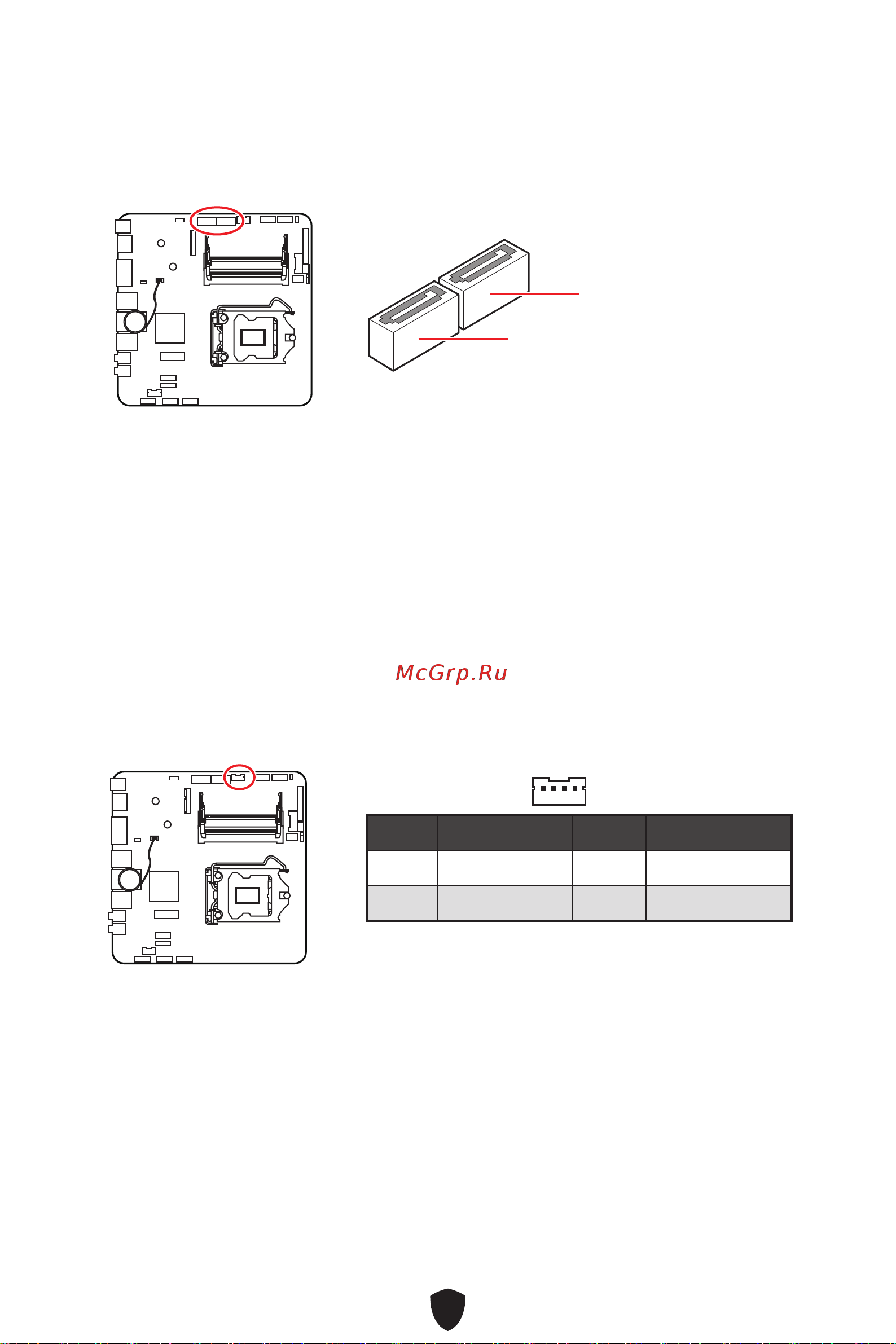

SATA5~6: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
SATA5
SATA6
JHDDPWR1: Разъем питания SATA
Данный разъем используется для обеспечения электропитанием устройства SATA.
1
Контакт Название сигнала Контакт Название сигнала
1 VCC5 2 Ground
3 Ground 4 +12V
