MSI H610TI-S01 [12/31] Процессорный сокет
![MSI H610TI-S01 [12/31] Процессорный сокет](/views2/1915813/page12/bgc.png)
11
⚠
Внимание!
∙
Перед установкой или заменой процессора, необходимо отключить кабель питания.
∙
Пожалуйста, сохраните защитную крышку процессорного сокета после установки
процессора. Любые возможные гарантийные случаи, связанные с работой
материнской платы, MSI® будет рассматривать только, при наличии защитной
крышки на процессорном сокете.
∙
При установке процессора обязательно установите процессорный кулер. Кулер,
представляющий собой систему охлаждения процессора, предотвращает
перегрев и обеспечивает стабильную работу системы.
∙
Перед включением системы проверьте герметичность соединения между
процессором и радиатором.
∙
Перегрев может привести к серьезному повреждению процессора и
материнской платы. Всегда проверяйте работоспособность вентилятора для
защиты процессора от перегрева. При установке кулера нанесите ровный
слой термопасты (или термоленту) на крышку установленного процессора для
улучшения теплопередачи.
∙
Если процессор не установлен, всегда защищайте контакты процессорного
сокета пластиковой крышкой.
∙
Если вы приобрели отдельно процессор и процессорный кулер, подробное
описание установки см. в документации в данному кулеру.
∙
Данная системная плата разработана с учетом возможности ее «разгона». Перед
выполнением разгона системы убедитесь в том, что все компоненты системы
смогут его выдержать. Производитель не рекомендует использовать параметры,
выходящие за пределы технических характеристик устройств. Гарантия
MSI® не распространяется на повреждения и другие возможные последствия
ненадлежащей эксплуатации оборудования.

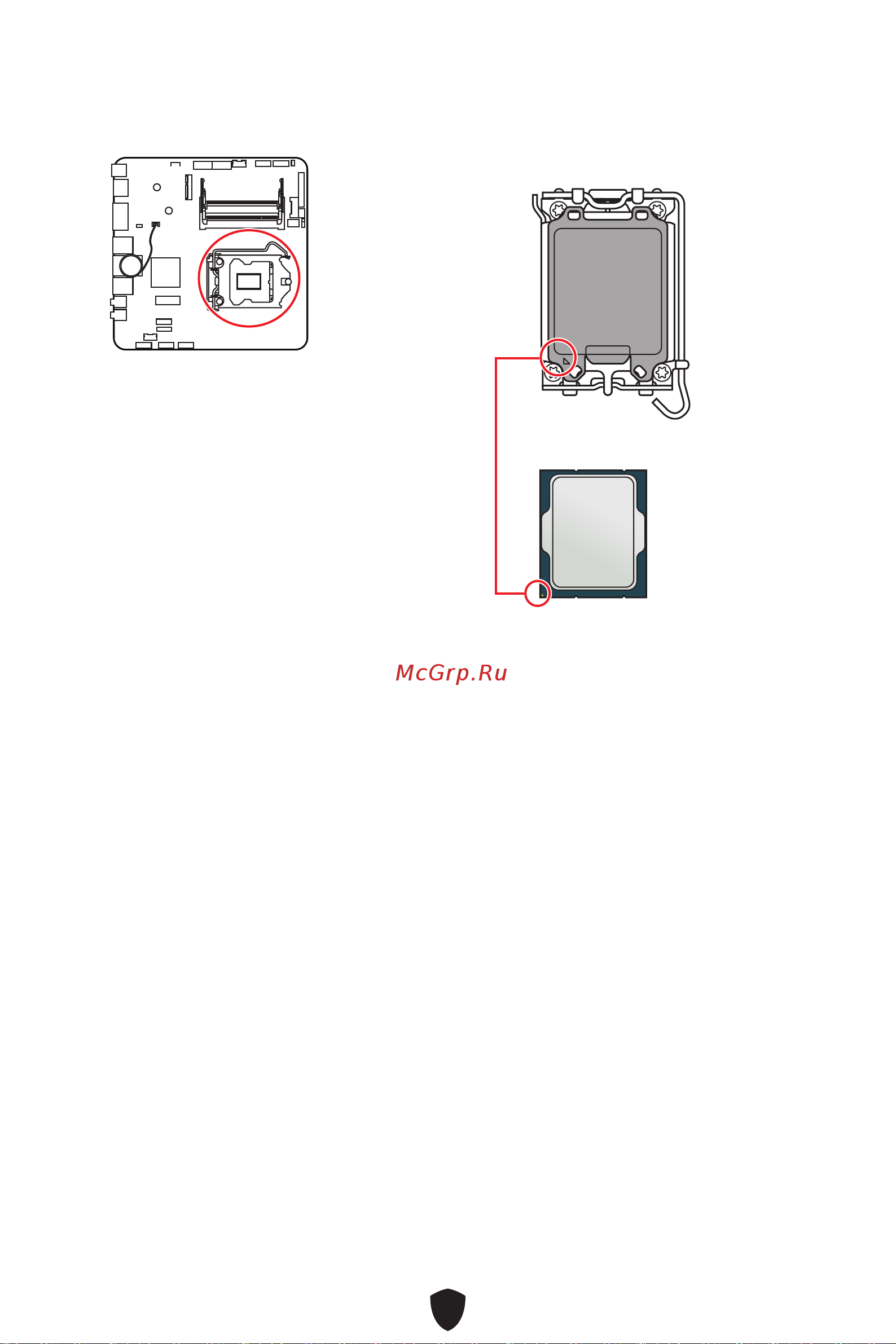

Процессорный сокет
Процессор LGA1700
На поверхности процессора LGA1700
имеется четыре выемки и один
золотой треугольник для правильной
установки процессора относительно
процессорного сокета материнской
платы. Золотой треугольник указывает
на контакт 1.
