20

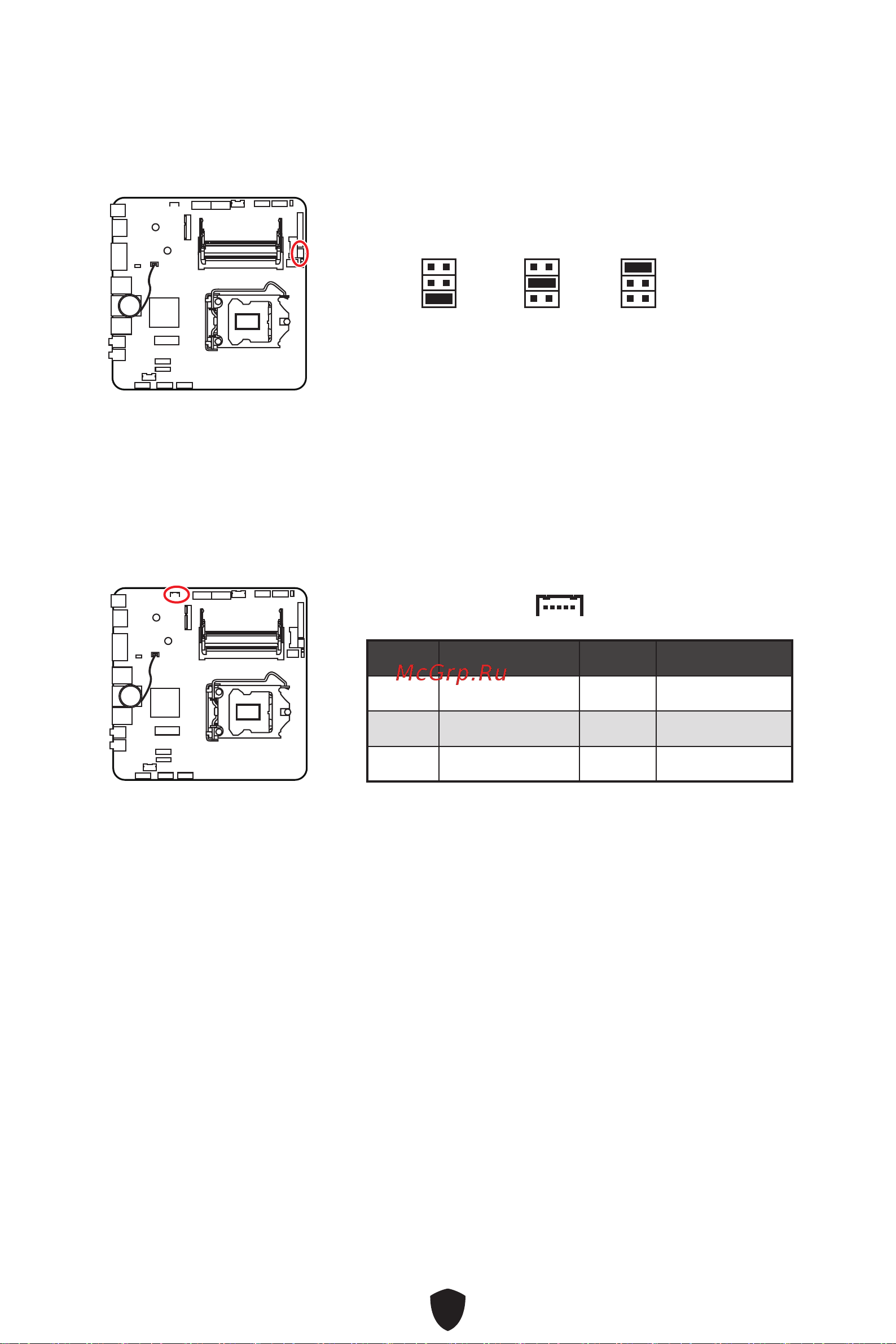

PWR_SEL1: Разъем для выбора напряжения панели
Этот разъем используется для выбора напряжения панели 3В/5В/12В.
1 1 1
3V 5V
12V
JTOUCH1: Разъем сенсорной панели
Этот разъем используется для подключения сенсорной панели для регулировки
яркости.
1
Контакт Название сигнала Контакт Название сигнала
1 5V_TOUCH 2 MB_USB_9D-
3 MB_USB_9D+ 4 Ground
5 Ground
