21
СМАЗКА ПОДШИПНИКОВ
БАРАБАНА С НОЖАМИ
Измельчитель поставляется с завода без
смазки в подшипниках 2 барабана с но-
жами (Рис. 1). Перед первым использо-
ванием измельчителя необходимо доба-
вить смазку в подшипники барабана.
Для этого:
1. Приготовьте рычажно-плунжерный
шприц и заправьте его смазкой.
ПРИМЕЧАНИЕ!
Рекомендуется использование
консистентной многоцелевой
смазки на основе литиевого
комплекса, класс вязкости NLGI 2 (EP-2).
2. Прокачайте смазку через трубку и на-
конечник трубки шприца удалив та-
ким образом воздух из трубки.
3. Установите наконечник трубки шпри-
ца на пресс-маслёнку 2, расположен-
ную на корпусе опорного фланца 1
(Рис. 14). Для наглядности, на Рис.
14 показан снятый опорный фланец с
подшипником.
1
2

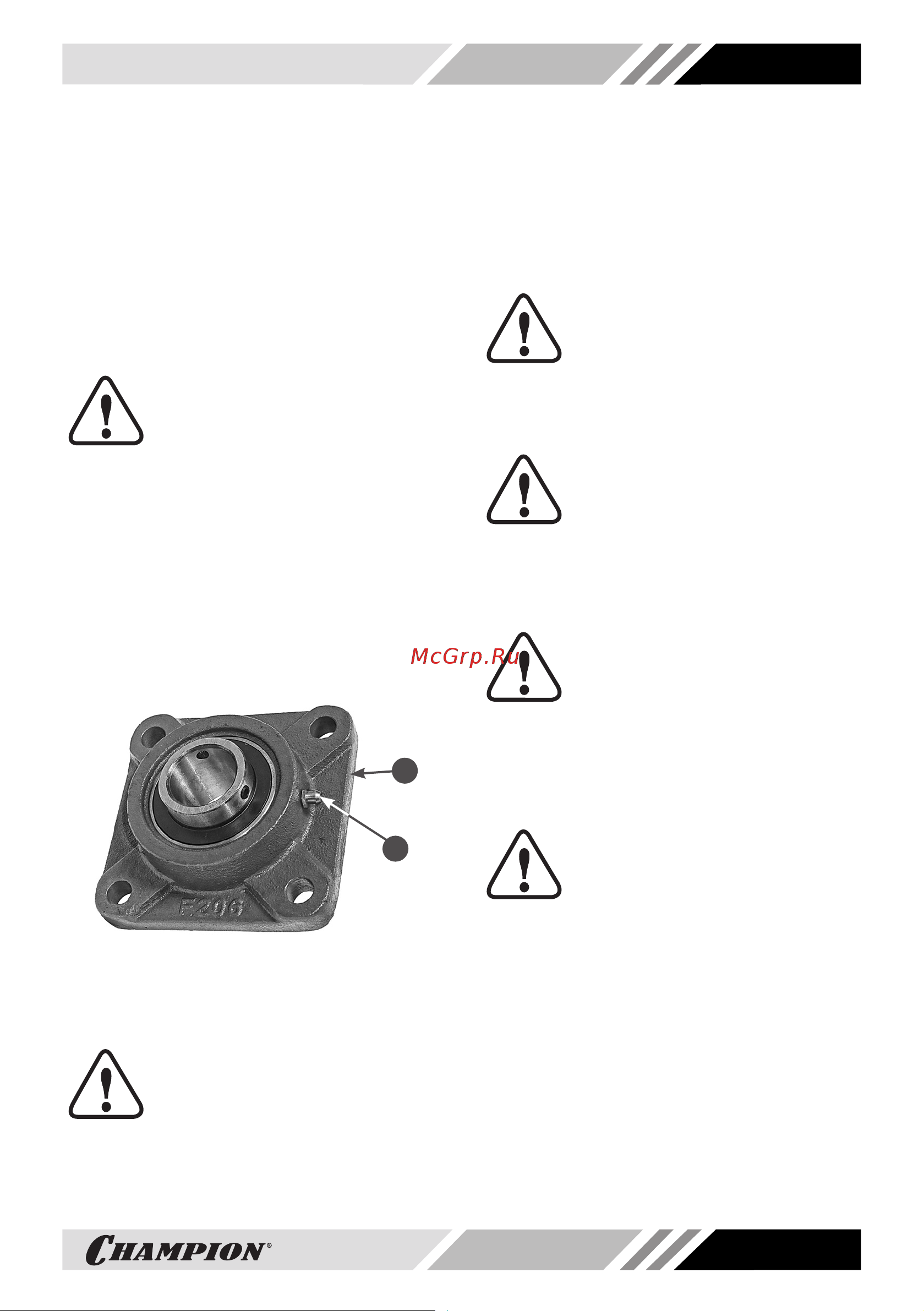

Рис. 14 Смазка подшипника барабана с
ножами
1. Фланец опорный с подшипником
2. Пресс-маслёнка
ПРИМЕЧАНИЕ!
Доступ к пресс-маслёнкам сво-
бодный. Никаких конструктив-
ных элементов снимать не
требуется.
4. Произведите 5-6 возвратно-поступа-
тельных движений рычагом плунже-
ра, добавив таким образом смазку в
подшипник.
5. Произведите смазку подшипника ба-
рабана на противоположной стороне
корпуса измельчителя.
ПРИМЕЧАНИЕ!
Далее необходимо добавлять
смазку в подшипники барабана
с ножами через каждые 50 ча-
сов работы.
МОТОРНОЕ МАСЛО
ВНИМАНИЕ!
Устройство поставляется
с завода без масла в картере
двигателя. Перед запуском в
работу необходимо залить необходи-
мое количество чистого моторного
масла для четырехтактных двигате-
лей.
ВНИМАНИЕ!
Каждый раз перед запуском
двигателя необходимо прове-
рять уровень масла в картере,
при необходимости доливать. Мотор-
ное масло является важным фактором,
влияющим на срок службы двигателя.
Необходимо своевременно производить
замену масла в двигателе.
ВНИМАНИЕ!
Нельзя применять масло для
двухтактных двигателей. Ре-
комендуется применять мо-
торное масло для четырехтактного
бензинового двигателя категории SJ
и выше по системе классификации API.
Вязкость масла по классификации SAE
выбирается в зависимости от темпе-
ратуры окружающего воздуха, при ко-
торой будет работать двигатель. При
выборе вязкости масла пользуйтесь
таблицей, показанной на Рис. 15.
