Champion CH1211E [32/48] Замена моторного масла
![Champion CH1211E [32/48] Замена моторного масла](/views2/1917150/page32/bg20.png)
32
ТАБЛИЦА 2. Виды работ и периодичность технического обслуживания
Виды работ Периодичность проведения работ
Работа Операции
Перед
работой
Каждые
25 часов
Каждые
50 часов
Каж-
дые 6
месяцев
или 100
часов
Каждый
год или
300
часов
При
повреж-
дении
При не-
обходи-
мости
Контрольный осмотр
Х Х Х
Техническое обслуживание двигателя
Проверка
крепежных
деталей*
Проверить
Х Х Х
Затянуть
Х Х Х
Замена
моторного
масла*
Проверить
уровень
Х
Заменить
Первые
5 часов
Первые
25
часов
Х
Обслуживание
воздушного
фильтра*
Проверить
Х
Очистить
Х(1)
Заменить
Х(1)
Очистку загрузочной воронки, жёлоба
выброса, а также ножей и полости из-
мельчителя, производите только щеткой.
Никогда не направляйте струи воды на
узлы двигателя, уплотнения и опорные
места, а также на электрооборудование,
например, выключатели.
Для защиты ножей от коррозии смазы-
вайте их универсальной консистентной
смазкой, например, CHAMPION EP-0.
ЗАМЕНА МОТОРНОГО МАСЛА
ПРИМЕЧАНИЕ!
Замену масла рекомендуется
производить на теплом дви-
гателе. Это позволит слить
отработанное масло более полно и бы-
стрее.
1. Подготовьте емкость для слива отра-
ботанного масла.
2. Установите устройство на ровной
горизонтальной поверхности. Забло-
кируйте колёса измельчителя, чтобы
исключить его непроизвольное дви-
жение при проведении технического
обслуживания.
3. Снимите со свечи зажигания колпачок
высоковольтного провода. Извлеките
ключ из замка зажигания. Отсоедини-
те от аккумулятора минусовой (чёр-
ный) силовой провод.
4. Очистите от загрязнений зону вокруг
маслозаливной горловины. Извле-
ките крышку-щуп из маслозаливной
горловины (Рис. 25) и протрите щуп
чистой ветошью.
5. Открутите пробку для слива масла и
слейте отработанное масло в подготов-
ленную для этого емкость (Рис. 25).

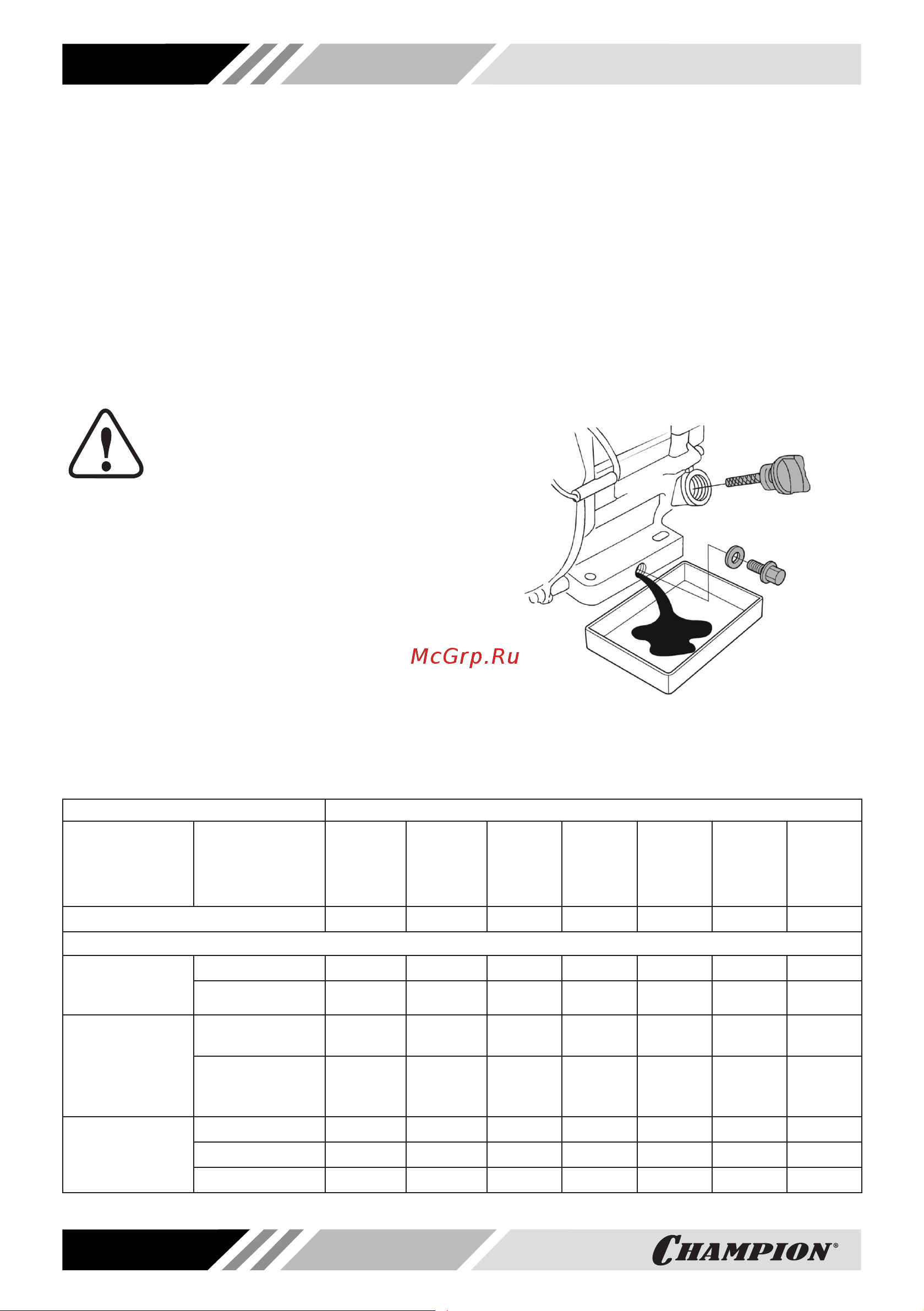

Рис. 25 Замена масла в двигателе
