ПРИМЕЧАНИЕ!
На новом измельчителе или
после установки новых ремней
проверьте состояние ремней
после первых 25 часов работы. Далее,
ремни привода необходимо проверять
через каждые 50 часов работы.
Для проверки ремней:
1. Открутите болты крепления и сними-
те кожух 1 защитный ремней, чтобы
получить доступ к ремням (Рис. 32).
1
4
3
2

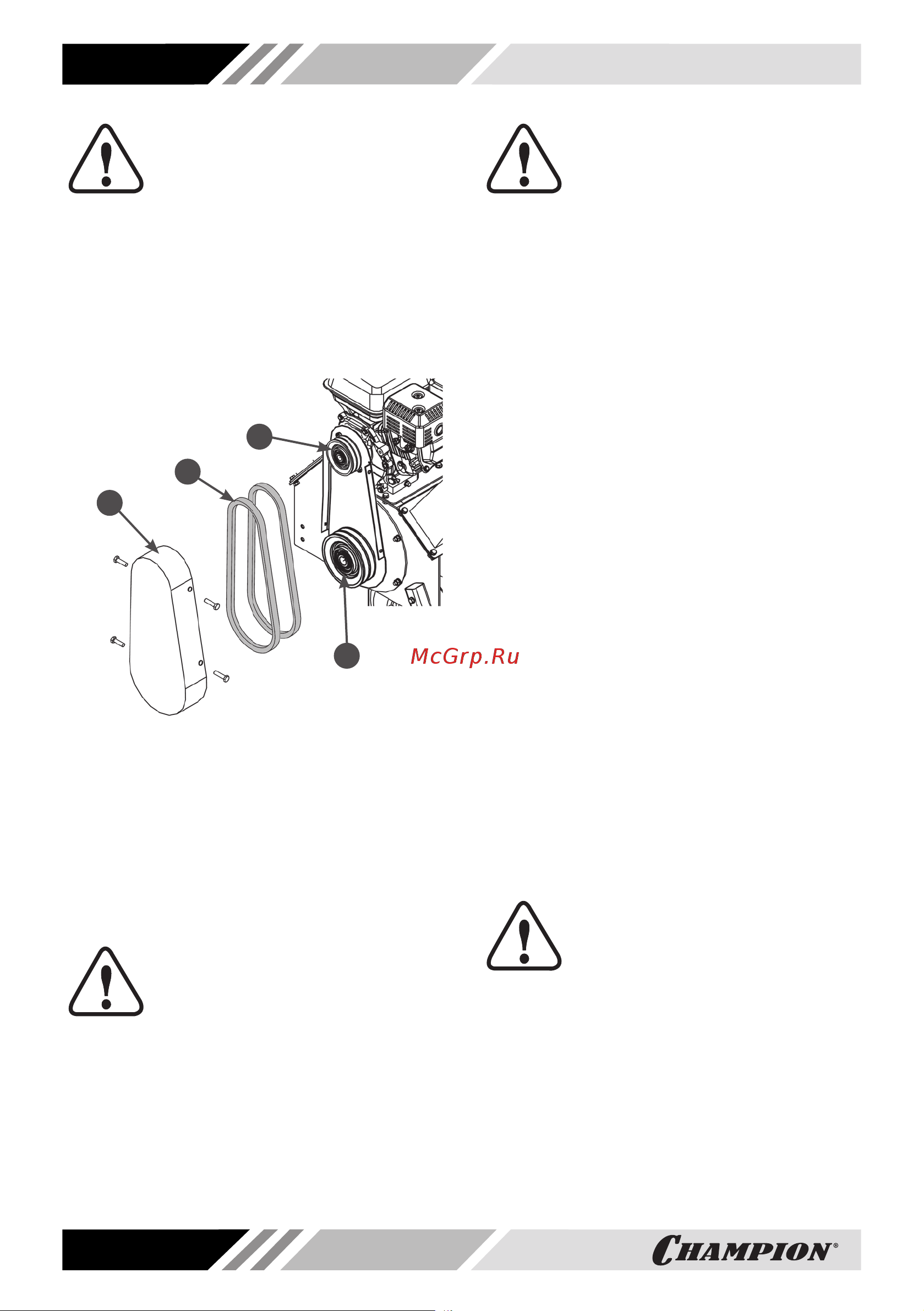

Рис. 32 Проверка состояния ремней
1. Кожух защитный ремней
2. Ремень привода (2 шт.)
3. Шкив ведущий (вала двигателя)
4. Шкив ведомый (барабана с ножами)
2. Проверьте состояние ремней 2 (Рис.
32). Если ремень протерт, надорван
или заметны иные повреждения, он
должен быть немедленно заменен.
ПРИМЕЧАНИЕ!
На данной модели измельчи-
теля нет механизма для ре-
гулировки натяжения ремня.
В случае, если ремень привода имеет
износ и надёжная передача крутящего
момента от двигателя к барабану с
ножами не обеспечивается (ремень про-
скальзывает) – ремень должен быть за-
менён новым.
ПРИМЕЧАНИЕ!
Рекомендуется проводить за-
мену сразу обоих ремней!
4. После проверки установите на место
защитный кожух ремней привода.
Для замены ремней:
1. Открутите болты крепления и сними-
те защитный кожух 1 ремней (Рис.
32).
2. Открутите гайки крепления двигателя
к корпусу измельчителя и наклоните
двигатель в сторону ремней. Благо-
даря этому ослабнет натяжение рем-
ней.
3. Снимите ремни со шкивов 3 вала дви-
гателя и 4 барабана с ножами (Рис.
32).
4. Наденьте на шкивы новые ремни.
5. Затяните гайки крепления двигателя к
корпусу измельчителя.
6. Установите на место защитный кожух
ремней привода.
ОБСЛУЖИВАНИЕ ПОДШИПНИКОВ
БАРАБАНА
Через каждые 50 часов работы необхо-
димо добавлять смазку в подшипники ба-
рабана с ножами.
Для этого:
— приготовьте рычажно-плунжерный
шприц и заправьте его смазкой;
ПРИМЕЧАНИЕ!
Рекомендуется использование
консистентной многоцеле-
вой смазки на основе литие-
вого комплекса, класс вязкости NLGI 2
(EP-2).
— прокачайте смазку через трубку и на-
конечник трубки шприца, удалив та-
ким образом воздух из трубки;
— установите наконечник трубки шпри-
ца на пресс-маслёнку 2, расположен-
ную на корпусе опорного фланца 1
(Рис. 14);
