40
A
C
B

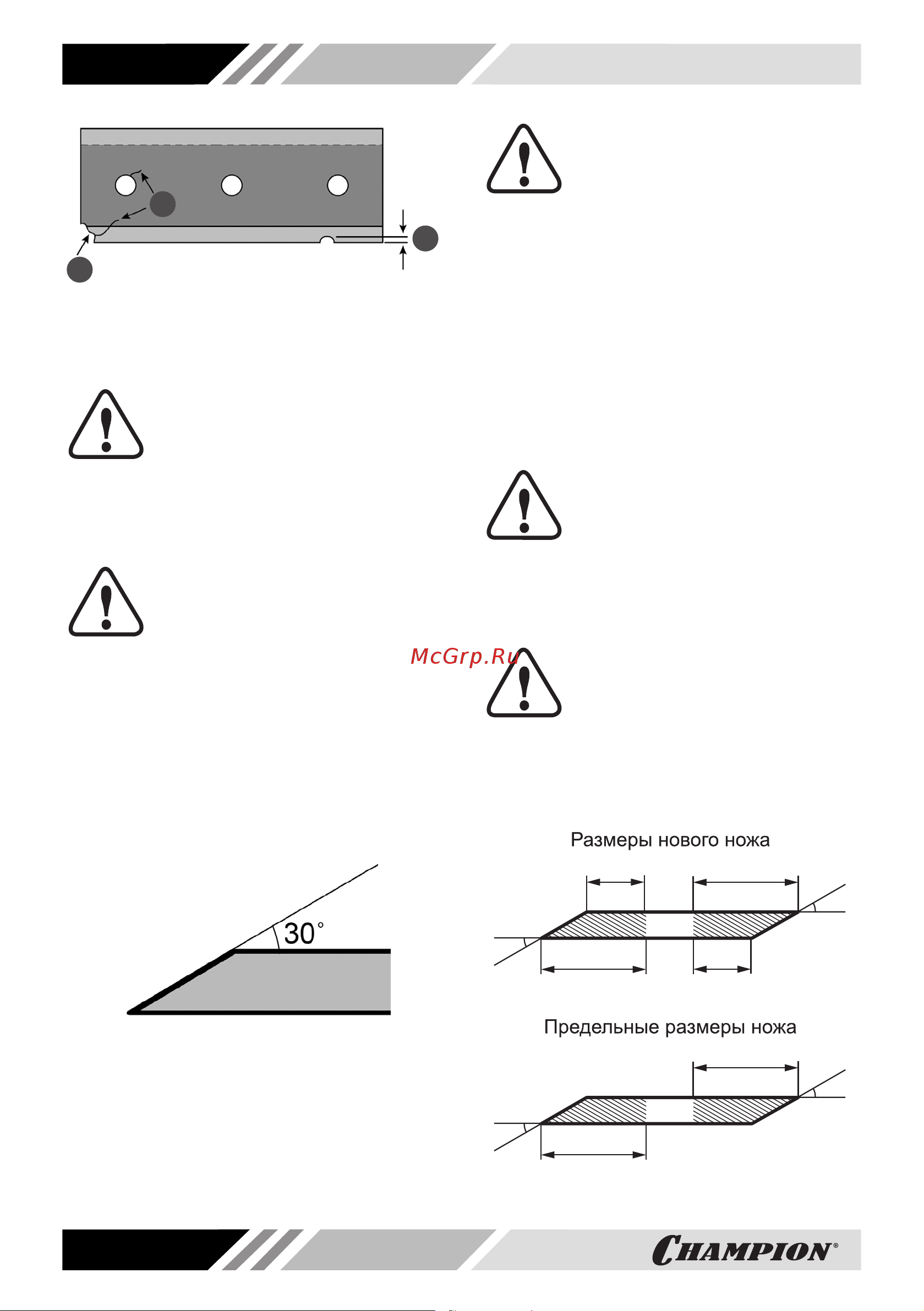

Рис. 34 Проверка состояния ножа
А – повреждение угла
B – наличие трещин
С – наличие вмятин
ПРИМЕЧАНИЕ!
Каждый нож измельчителя
можно использовать двукрат-
но (поворотный нож). Если
одна сторона ножа затупилась, нож
можно перевернуть на 180 градусов,
снова установить и продолжить рабо-
ту.
ВНИМАНИЕ!
Необходимо переворачивать
сразу оба ножа.
Если нож ранее уже перевора-
чивался и обе стороны ножа затупились
– ножи можно заточить.
Для заточки ножа необходимо сделать
следующее:
1. Поместите край лезвия ножа под
углом 30° для заточки (Рис. 35). За-
точите кромку лезвия шлифовальным
кругом.
Рис. 35 Угол заточки ножа
2. В первую очередь заточите сторону
ножа, которая имеет повреждения от
камня или другого твёрдого предмета.
Затем заточите вторую сторону ножа.
ПРИМЕЧАНИЕ!
Не стачивайте больше ме-
талла, чем необходимо. Нель-
зя точить ножи неограни-
ченное количество раз, так как ножи
имеют ограничение по минимально до-
пустимым размерам (Рис. 36).
3. Заточку ножа производите в течение
небольшого времени и охлаждайте
водой. При заточке не допускайте из-
менение цвета материала ножа. Пе-
регрев ножа может привести к потере
твёрдости металла.
4. Таким же образом заточите второй
нож.
ВНИМАНИЕ!
Ножи после заточки должны
иметь одинаковый вес, поэто-
му затачивайте оба ножа в
равной степени, даже если Вы считае-
те, что затупился только один из них.
Большая разница в весе ножей может
привести к дисбалансу и вибрации.
ПРИМЕЧАНИЕ!
При возникновении трудно-
стей, для заточки ножей обра-
титесь в специализированный
сервис.
После заточки ножей проверьте их на со-
ответствие предельным размерам (мини-
мально допустимым для использования).
30°
30°
22,5
12,8
22,5
12,8
30°
30°
21
21
Рис. 36 Размеры ножа
