39
— произведите 5-6 возвратно-поступа-
тельных движений рычагом плунже-
ра, добавив таким образом смазку в
подшипник;
— произведите смазку подшипника ба-
рабана на противоположной стороне
корпуса измельчителя.
ВНИМАНИЕ!
Если во время работы измель-
чителя в районе подшипников
слышен посторонний шум,
необходимо проверить состояние под-
шипников. Для этого снимите ремни
привода барабана (см. раздел ОБСЛУ-
ЖИВАНИЕ ПРИВОДНЫХ РЕМНЕЙ) и
вручную несколько раз проверните ба-
рабан за шкив. Если при вращении ба-
рабана слышен посторонний звук, ба-
рабан вращается с затруднением или
подклинивает (при этом в полости из-
мельчителя нет посторонних предме-
тов, веток и продуктов измельчения)
– необходимо заменить подшипники
барабана.
ВНИМАНИЕ!
Работа по замене подшипни-
ков барабана является очень
трудоёмкой. Для замены под-
шипников необходимо обратиться
в авторизованный сервисный центр
CHAMPION.
ОБСЛУЖИВАНИЕ НОЖЕЙ
Если результаты работы измельчителя
со временем ухудшились (увеличилось
время измельчения, снизилась произво-
дительность измельчения) то, вероятно,
затупились ножи измельчителя.
ВНИМАНИЕ!
Режущие ножи являются рас-
ходным материалом и поэто-
му не подлежат замене по га-
рантии.
Проверяйте состояние ножей каждые
5-15 часов работы и затачивайте их по
необходимости.
Для снятия ножей измельчителя выпол-
ните следующее:
ОСТОРОЖНО!
Данную операцию необходи-
мо выполнять с помощником.
Обязательно используйте за-
щитные перчатки.
1. Снимите со свечи зажигания колпачок
высоковольтного провода и открути-
те свечу зажигания. Извлеките ключ
из замка зажигания. Отсоедините от
аккумулятора минусовой (чёрный) си-
ловой провод.
2. Снимите загрузочную воронку.
3. С помощью ручного стартера двига-
теля через ременную передачу мед-
ленно проверните барабан с ножами
так, чтобы болты 1 крепления ножа
2 оказались максимально доступны
(Рис. 33).
2
1

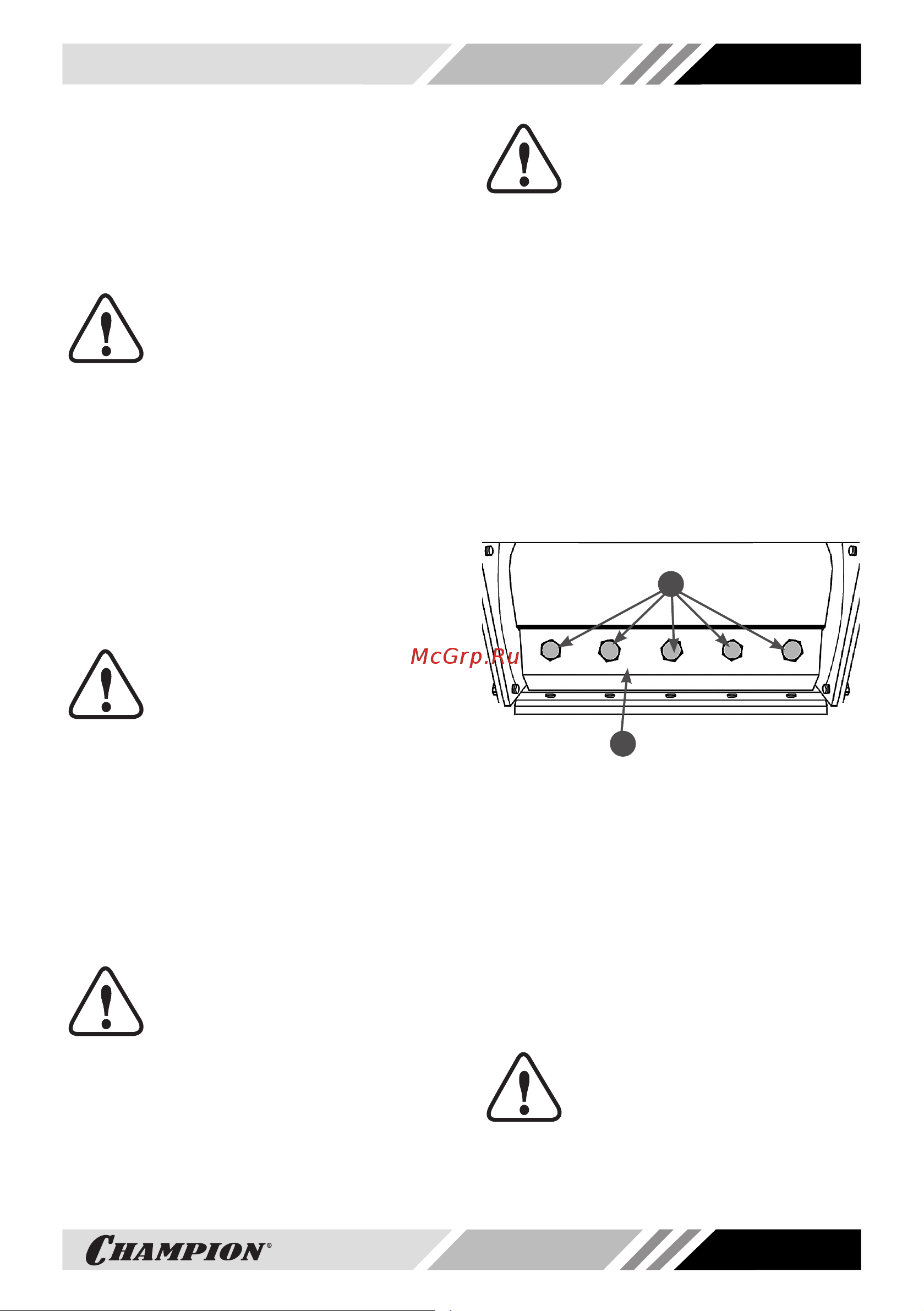

Рис. 33 Снятие ножей
1. Болт крепления ножа (5 шт.)
2. Нож
4. Открутите болты крепления ножа и
снимите нож.
5. Проверните барабан с ножами на 180
градусов и снимите второй нож.
6. Осмотрите ножи. Если у ножа име-
ются: сколы углов (A), трещины (B) и
вмятины (C) глубиной более 1,5 мм –
нож необходимо заменить (Рис. 34).
ВНИМАНИЕ!
Заменяйте ножи только пара-
ми, используя только ориги-
нальные ножи!
Если ножи не имеют повреждений, их
можно заточить или перевернуть.
