37
ВНИМАНИЕ!
Использование свечи зажига-
ния, отличной по своим пара-
метрам от рекомендованной,
может привести к выходу двигателя из
строя. Двигатель в этом случае не под-
лежит ремонту по гарантии.
1. Снимите колпачок высоковольтного
провода со свечи зажигания и удали-
те грязь вокруг свечи зажигания.
2. Открутите свечу зажигания свечным
ключом (Рис. 30).

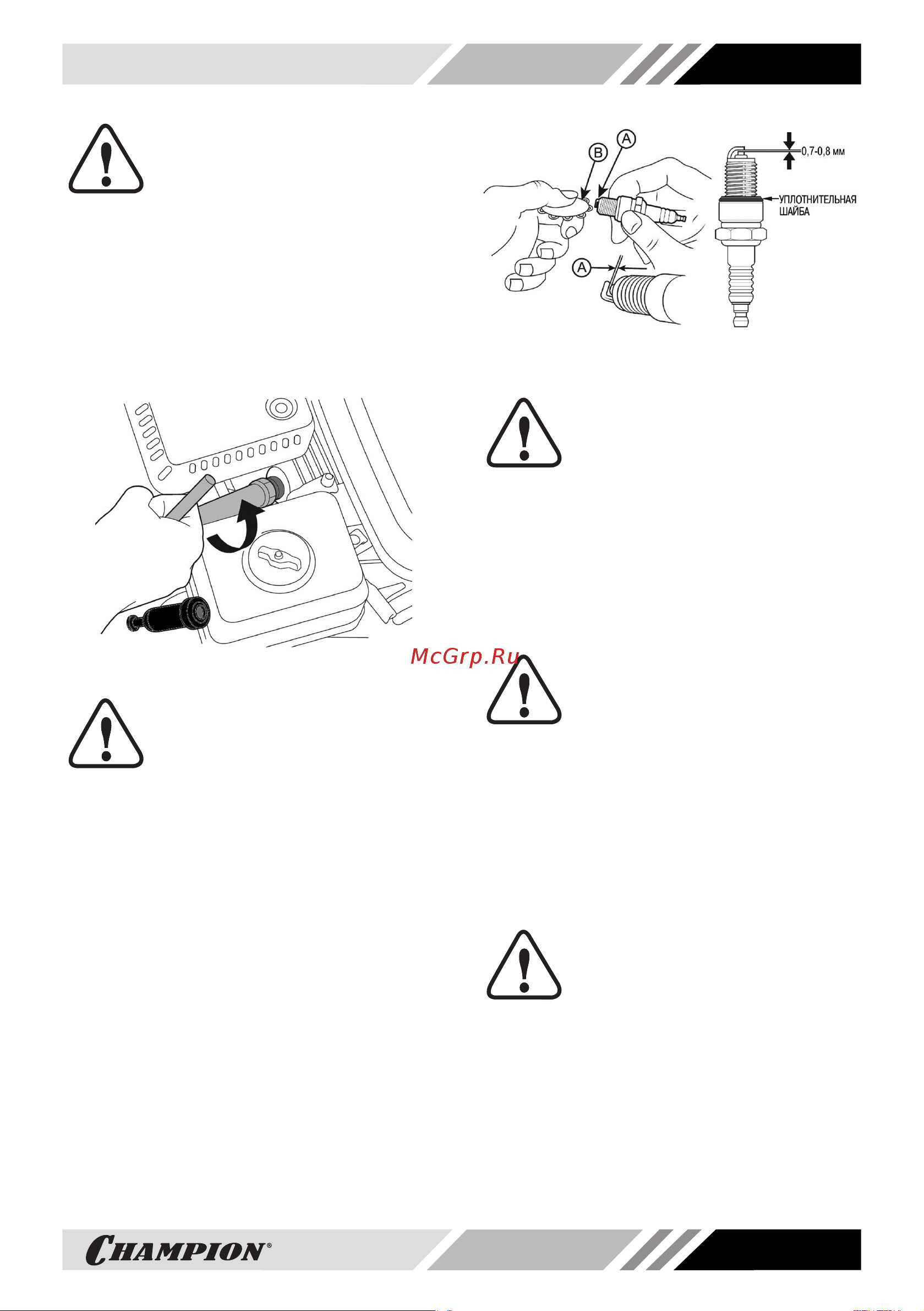

Рис. 30 Обслуживание свечи зажигания
ВНИМАНИЕ!
Никогда не откручивайте све-
чу, пока двигатель полностью
не остыл — существует опас-
ность повреждения резьбовой части го-
ловки цилиндра.
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор А между электродами
свечи зажигания специальным щупом
В. Зазор должен быть 0,7-0,8 мм (Рис.
31). При увеличении или уменьшении
требуемого зазора, рекомендуется
заменить свечу, так как регулировка
зазора может привести к изменению
качества искрообразования.
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
Рис. 31 Проверка межэлектродного зазора
А- зазор В- щуп
ВНИМАНИЕ!
При установке новой свечи за-
жигания для обеспечения тре-
буемой затяжки, закрутите
свечу ключом ещё на 1/2 оборота по-
сле посадки буртика свечи на уплотни-
тельную шайбу. При установке бывшей
в эксплуатации свечи зажигания, для
обеспечения требуемой затяжки закру-
тите свечу ключом ещё на 1/4-1/8 обо-
рота после посадки буртика свечи на
уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не затя-
нутая должным образом или
чрезмерно затянутая свеча зажигания
может привести к повреждению двига-
теля.
7. Установите на свечу зажигания колпа-
чок высоковольтного провода.
ОБСЛУЖИВАНИЕ ПРИВОДНЫХ
РЕМНЕЙ
ПРЕДУПРЕЖДЕНИЕ!
Никогда не пытайтесь про-
верить клиновые ремни при
работающем двигателе. В
случае попадания рук между клиновыми
ремнями и шкивами возможны серьез-
ные травмы. Всегда используйте за-
щитные перчатки.
