26

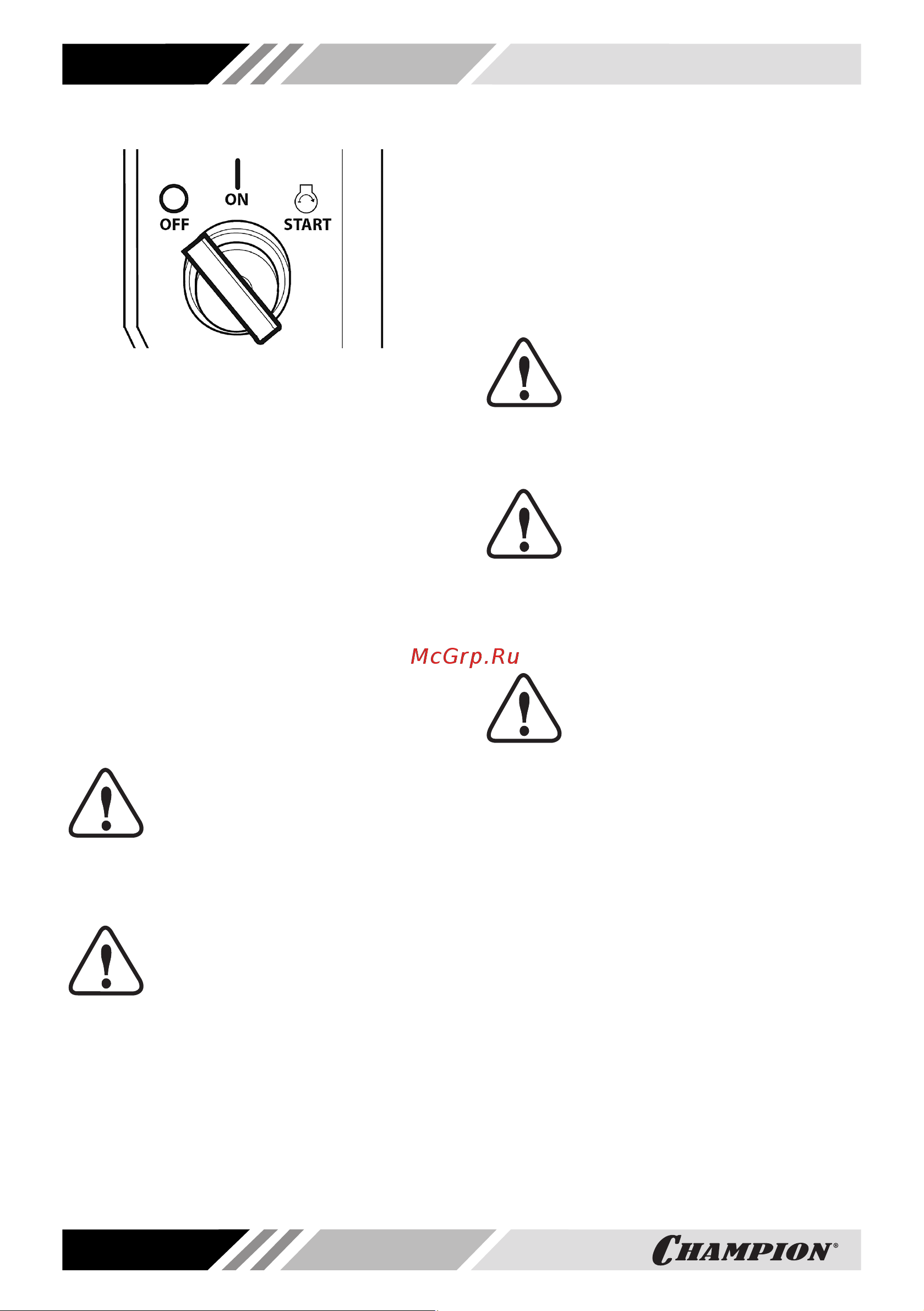

Рис. 23 Положения замка зажигания
OFF - выключено
ON - включено
START - запуск
OFF – при переводе ключа в это по-
ложение происходит остановка дви-
гателя.
ON – в этом положении ключ находит-
ся во время работы двигателя.
START – при переводе ключа в это по-
ложение включается электрический
стартер.
2. Поверните ключ в замке зажигания в
положение «START» (Запуск), элек-
трический стартер при этом начнет
проворачивать коленчатый вал дви-
гателя.
ВНИМАНИЕ!
Запрещается удерживать
ключ зажигания в положении
«START» более 5 секунд. Вы-
ход электростартера из строя при
невыполнении данного требования не
будет являться гарантийным случаем.
ВНИМАНИЕ!
Сразу после первой вспышки в
камере сгорания отпустите
ключ зажигания, он автома-
тически встанет в положение «ON»
(Включено). Невыполнение этого тре-
бования может привести к выходу элек-
тростартера из строя, что не будет
являться гарантийным случаем.
3. Если двигатель не запустился, по-
вторную попытку разрешается про-
изводить не ранее, чем через одну
минуту. Если после трех попыток за-
пуска двигатель не запустился, обра-
титесь к таблице поиска и устранения
неисправностей или в авторизован-
ный сервисный центр.
4. По мере прогрева двигателя посте-
пенно открывайте воздушную заслон-
ку. Прогрев двигателя в зависимости
от температуры окружающей среды
занимает около 1 минуты.
ПРИМЕЧАНИЕ!
Определить, что двигатель
прогрелся можно по следую-
щим признакам: двигатель
устойчиво работает при полностью
открытой воздушной заслонке и крыш-
ка клапанов двигателя теплая.
ПРИМЕЧАНИЕ!
При запуске прогретого дви-
гателя откройте воздушную
заслонку карбюратора сразу
после запуска двигателя.
5. После прогрева двигателя установите
рычаг газа в положение максималь-
ных оборотов.
ПРЕДУПРЕЖДЕНИЕ!
После первого запуска дви-
гателя и перед началом из-
мельчения проверьте работу
аварийного выключателя зажигания
(Рис. 22), расположенного на загрузоч-
ной воронке. В случае, если аварийный
выключатель не работает, проверь-
те правильность соединения разъёма
проводов от выключателя к двигате-
лю. Если это не помогло обратитесь
в авторизованный сервисный центр
CHAMPION. Запрещается эксплуата-
ция измельчителя при неисправности
аварийного выключателя зажигания.
Для запуска двигателя ручным
стартером:
1. Вставьте ключ в замок зажигания. По-
верните ключ в замке зажигания в по-
ложение «ON» (Включено). (Рис. 23).
2. Проверните коленчатый вал двига-
теля ручным стартером до тех пор,
пока не почувствуете сопротивле-
ние, затем медленно опустите ручку
