ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.
Максимальный уровень топлива показан
на Рис. 18.

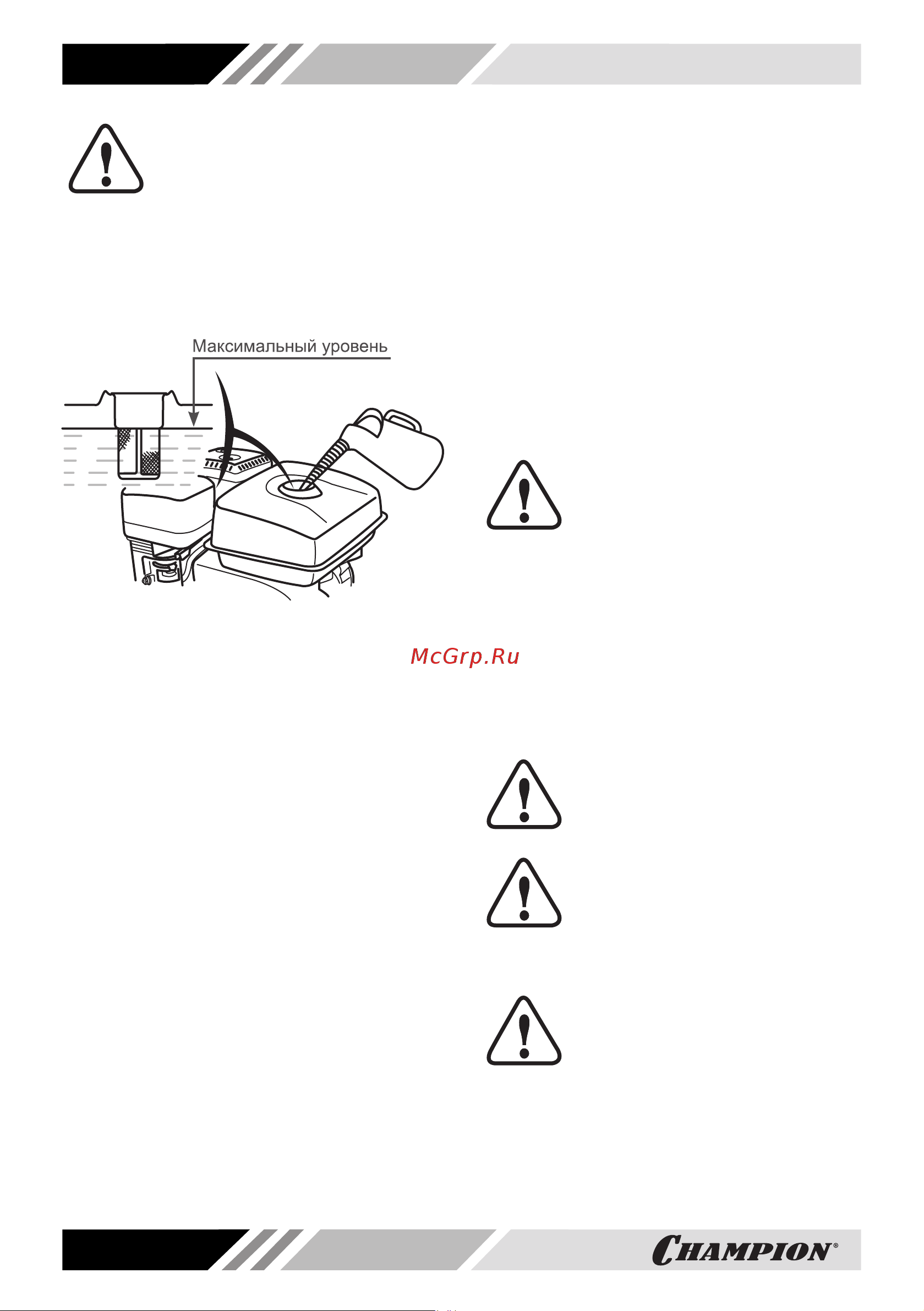

Рис. 18 Максимальный уровень топлива в
топливном баке
Для заправки топливного бака:
1. Очистите поверхность топливного
бака от загрязнений (при необходи-
мости).
2. Открутите крышку топливного бака.
3. Залейте бензин в топливный бак при
помощи специальной емкости или во-
ронки до уровня, показанного на Рис.
18.
4. После заправки топливного бака убе-
дитесь в том, что крышка топливного
бака надежно закрыта должным об-
разом.
ПОДГОТОВКА МАТЕРИАЛА ДЛЯ
ИЗМЕЛЬЧЕНИЯ
Устройство предназначено для измельче-
ния свежесрезанных ветвей. Ветки, под-
лежащие измельчению, не должны быть
мокрыми (например, после длительного
лежания на мокрой земле, после дождя и
т.д.). Мокрые продукты измельчения при-
ведут к засорению устройства.
Процесс подготовки ветвей для измель-
чения включает в себя следующие эта-
пы:
1. Складирование необработанных вет-
вей для их сортировки и дальнейшей
обрезки.
2. Обрезка ветвей и сортировка. Боко-
вые ветки, которые мешают подаче
ветви в загрузочную воронку измель-
чителя, необходимо отрезать. Части
ветвей диаметром более 120 мм не-
обходимо обрезать и удалить.
3. Складирование обрезанных ветвей
диаметром менее 120 мм.
ПРИМЕЧАНИЕ!
Для облегчения работы реко-
мендуется размещать ветви
в одном направлении, лучше
вертикально.
4. Складирование обрезков ветвей. На
этом этапе необходимо произвести
предварительную очистку ветвей от
посторонних предметов: земли, мел-
ких камней, осколков стекла, керами-
ки, предметов из металла и т.п.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверяй-
те уровень масла в картере.
ВНИМАНИЕ!
Перед каждым запуском двига-
теля проверяйте надежность
затяжки каждой крышки-щупа
маслозаливной горловины с обеих сто-
рон двигателя.
ПРЕДУПРЕЖДЕНИЕ!
Перед каждым запуском двига-
теля убедитесь, что загрузоч-
ная воронка, жёлоб выброса и
полость измельчителя пусты. Не допу-
скайте, чтобы в измельчителе остава-
лись куски веток и продукты измельче-
ния. При запуске двигателя они могут
быть выброшены, что может стать
причиной получения травм.
