Инструкция по монтажу
7
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
6. Выбор места установки
Общие меры предосторожности на месте установки
Место установки должно отвечать следующим требованиям:
■ Фундамент должен быть достаточно надежным, чтобы
выдержать вес блока. Пол должен быть ровным, чтобы
предотвратить вибрацию и шум и обеспечить устойчивость
блока.
■ Необходимо достаточное свободное пространство вокруг
блока для обслуживания или ремонта (см.
"7.2. Пространство для обслуживания" на странице 9).
■ Вокруг блока должно быть достаточно свободного
пространства для свободной циркуляции воздуха.
■ На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
■ Не допускается эксплуатация оборудования во
взрывоопасной среде.
■ При выборе места установки необходимо предусмотреть,
чтобы шум от работы блока никого не беспокоил. Выбор
места установки должен быть сделан в соответствии
с действующим законодательством.
■ Установка выполняется с учетом всех расстояний и
значений длины труб (см. "9.4. Ограничения трубопровода
системы" на странице 12).
■ Позаботьтесь о том, чтобы в случае утечки воды она не
причинила вреда месту установки и его окрестностям.
■ При установке блока в маленьком помещении примите
меры, чтобы в случае утечки хладагента, его концентрация
не превышала допустимые нормы.
Выдерживайте расстояние не менее 3 м от
другого оборудования в местах, где сигнал
слабый, чтобы избежать электромагнитных
помех. Используйте трубы для прокладки
электропроводки для линий питания и
управления.
■ Хладагент R410A сам по себе не токсичен, не
горюч и является безопасным. Если все же
происходит утечка хладагента, его
концентрация может превысить допустимые
нормы в зависимости от объема помещения.
В связи с этим целесообразно принять меры
по предотвращению утечек. См. раздел
"17. Меры предосторожности, касающиеся
утечки хладагента" на странице 31.
■ Не устанавливайте в следующих местах.
■ Там, где в атмосфере могут присутствовать
сернистая кислота и другие коррозийные
газы.
Медная труба и паяные соединения могут
коррозировать, что вызовет утечку
хладагента.
■ Там, где в атмосфере присутствует
масляный туман, распыленное масло или
пары масла.
Пластиковые детали могут разрушаться
и отсоединяться, что приводит к утечке
воды.
■ В местах, где распространяется
электромагнитное излучение.
Электромагнитное излучение может
привести к неправильной работе системы
управления, что помешает нормальному
рабочему режиму.
■ В местах возможной утечки горючих газов,
места, где содержаться растворители,
бензин и другие летучие вещества, или где
в атмосфере присутствует угольная пыль
или другие горючие вещества.
Вытекающие газы могут скапливаться
вокруг блока, что может послужить
причиной взрыва.
■ При установке учитывайте возможность
сильного ветра, тайфуна или землетрясения.
Неправильная установка может привести
к опрокидыванию блока.
ПРЕДУПРЕЖДЕНИЕ
Обязательно примите адекватные меры по
недопущению попадания в блок мелких животных.
При контакте мелких животных с деталями под
напряжением возможны сбои в работе блока,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг блока
необходимо содержать в чистоте.
Это изделие класса A. При установке у жилых
помещений это устройство может вызвать
радиопомехи. В этом случае от пользователя может
потребоваться принятие соответствующих мер.
ОСТОРОЖНО
Устройство не предназначено для открытого доступа
доступа. Установите его в безопасном месте,
защищенном от свободного доступа.
Внутренние и наружный блоки системы подходят для
установки для торговых помещений и зданий легкой
промышленности.
Избыточная концентрация хладагента в закрытом
помещении может привести к недостатку
кислорода.
ПРИМЕЧАНИЕ
■ Оборудование, описанное в настоящей
инструкции, может стать причиной электронных
помех ввиду генерируемого радиочастотного
излучения. Характеристики оборудования
соответствуют требованиям необходимой
защиты от таких помех. Однако, отсутствие
помех не гарантируется в каждом конкретном
случае установки.

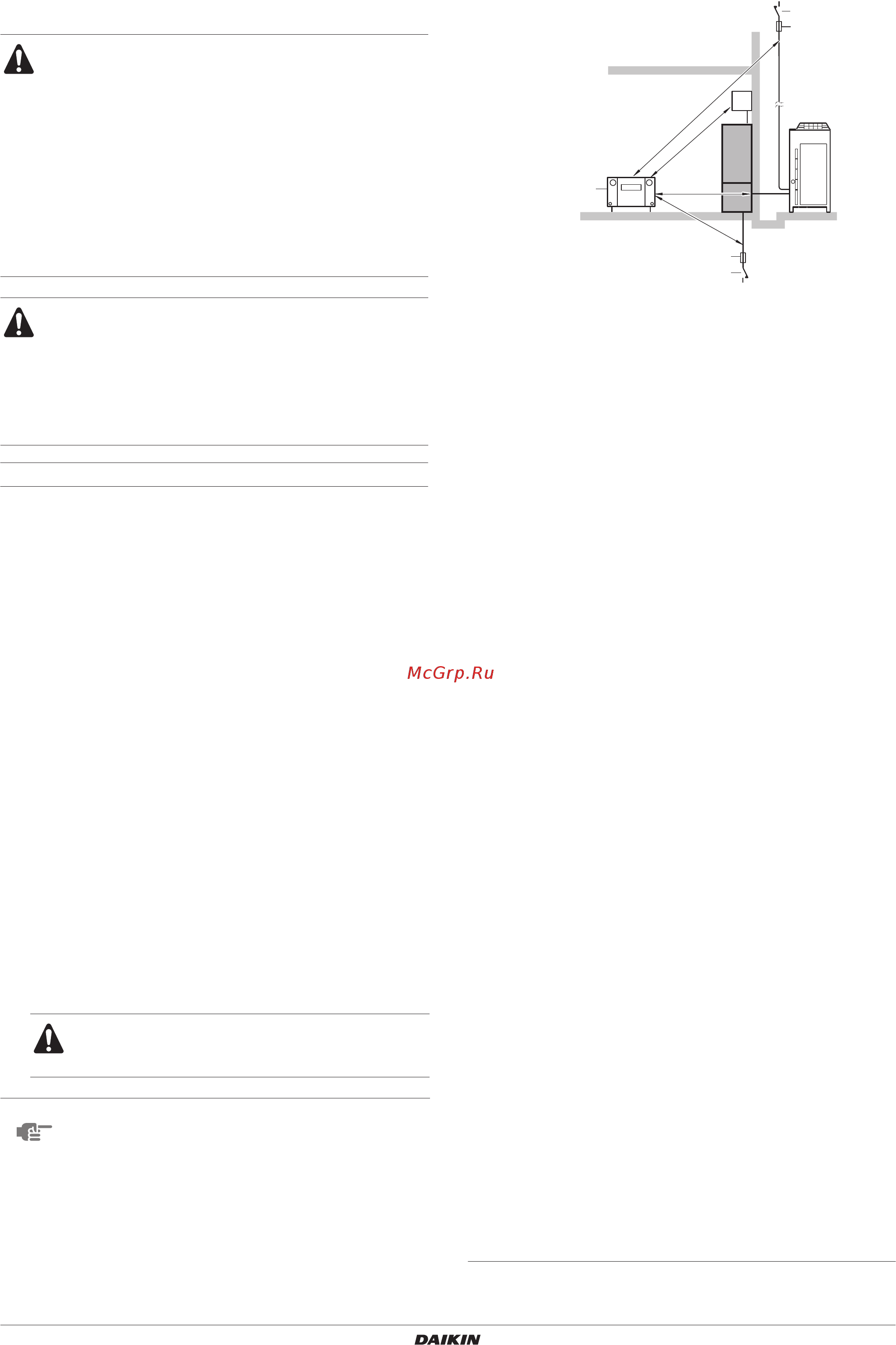

Поэтому рекомендуется устанавливать
оборудование и прокладывать электропроводку
на расстоянии от аудиооборудования,
персональных компьютеров и т.п....
1 Персональный компьютер или радиоприемник
2 Предохранитель
3 Средство защиты от утечки на землю
4 Пульт дистанционного управления
5 Внутренний блок
1
3
4
2
2
3
≥1000 mm
≥1500 mm
≥
1500 mm
1500 mm
≥1500 mm
5
≥1500 mm
≥1500 mm
