EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
4

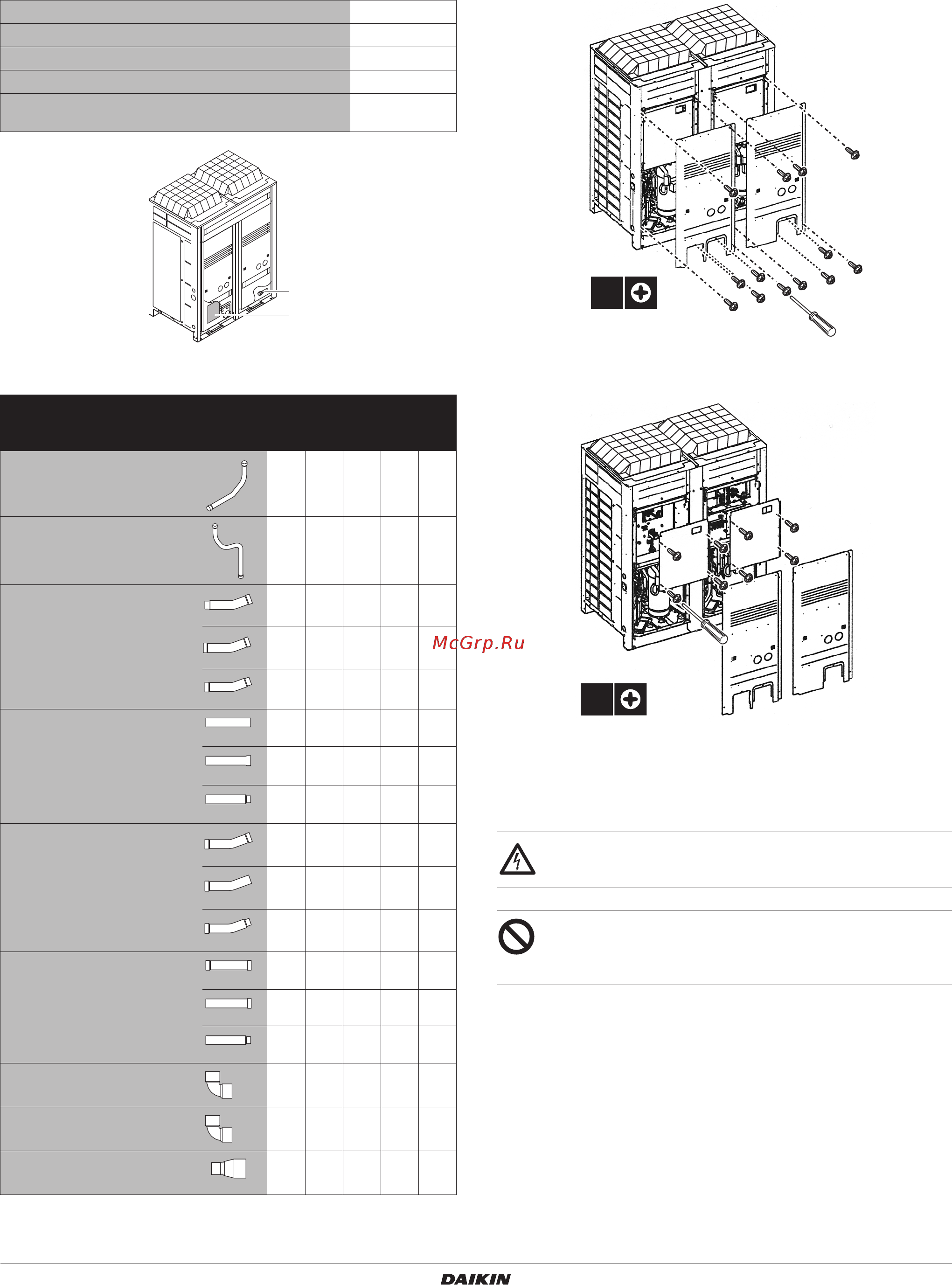

4. Принадлежности
4.1. Принадлежности, поставляемые с этим
блоком
■ См. на рисунке ниже отметку 1 для справки о поставке
следующих принадлежностей:
■ См. на рисунке выше отметку 2 для справки о поставке
следующих принадлежностей:
5. Обзор блока
5.1. Открытие блока
Для доступа к внутренним деталям блока необходимо снять
передние панели следующим образом:
После снятия передних панелей снимите крышку коробки
электрических компонентов следующим образом:
Для технического обслуживания необходимо получить доступ
к нажимным кнопкам платы распределительной коробки. Для
доступа к нажимным кнопкам снимать крышку коробки
электрических компонентов не нужно. См. “Настройки системы
с помощью нажимных кнопок” на странице 28.
Инструкция по монтажу 1x
Ярлык о дополнительной заправке хладагентом 1x
Наклейка с информацией об установке 1x
Ярлык о наличии фторсодержащих парниковых газов 1x
Этикетка о наличии фторсодержащих парниковых
газов на нескольких языках
1x
EMRQ
8 10 12 14 16
Жидкостная вспомогательная
труба (1)
1x 1x 1x 1x 1x
Жидкостная вспомогательная
труба (2)
1x 1x 1x 1x 1x
Вспомогательная труба
всасывания газа (1)
1x————
—1x———
— — 1x 1x 1x
Вспомогательная труба
всасывания газа (2)
1x————
—1x———
— — 1x 1x 1x
Вспомогательная труба
нагнетания (1)
1x————
—1x1x——
———1x1x
Вспомогательная труба
нагнетания (2)
1x————
1x 1x — —
———1x1x
Вспомогательное трубное
соединение (угол 90°) (1)
1x 1x 1x 1x 1x
Вспомогательное трубное
соединение (угол 90°) (2)
1x 1x 1x 1x 1x
Вспомогательное трубное
соединение
1x————
1
2
Ø22.2
Ø22.2
Ø28.6
Ø19.1
Ø22.2
Ø28.6
Ø15.9
Ø19.1
Ø19.1
Ø15.9
Ø19.1
Ø22.2
Ø25.4
Ø19.1
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 2.
ОПАСНО: НЕ ПРИКАСАЙТЕСЬ К ТРУБОПРОВОДУ
И ВНУТРЕННИМ ДЕТАЛЯМ
См. "2. Общая техника безопасности" на странице 2.
13x
8x
