Инструкция по монтажу
25
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Заправка дополнительного хладагента R (кг)
Значение R нужно округлить до 0,1 кг
R = R
1
+R
2
+R
3
R
1
~(a+b+c+d+e+g)
R
1
= [((X
1
x Ø15,9) x 0,18) + ((X
2
x Ø12,7) x 0,12)
+ ((X
3
x Ø9,5) x 0,059)] x 1,1
R
2
~(h+i+j+k+l+n)
R
2
= [((X
1
x Ø15,9) x 0,18) + ((X
2
x Ø12,7) x 0,12)
+ ((X
3
x Ø9,5) x 0,059)] x 1
R
3
~(м)
R
3
= [((X
1
x Ø15,9) x 0,18) + ((X
2
x Ø12,7) x 0,12)
+ ((X
3
x Ø9,5) x 0,059)] x 1,1
X
1...3
= Общая протяженность (м) жидкостной трубы при Øa

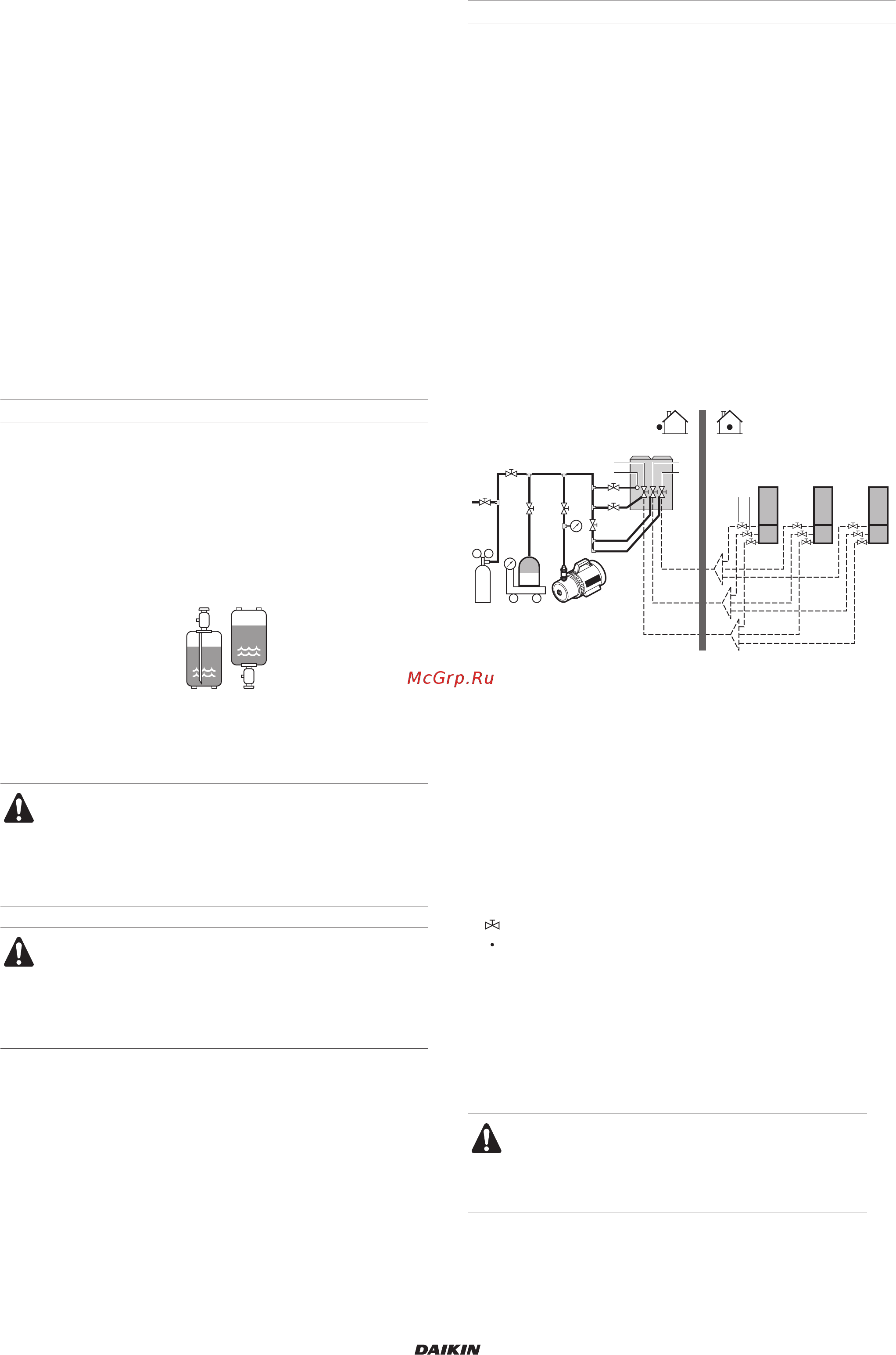

13.4. Способ дозаправки хладагента
Меры предосторожности при дозаправке хладагента
Обязательно заправляйте определенный объем хладагента
в жидкой фазе.
Поскольку данный тип хладагента представляет из себя смесь
хладагентов, его дозаправка в газовой фазе может привести
к изменению состава хладагента, что приведет к нарушению
нормальной работы системы.
■ Перед заправкой проверьте наличие сифонной трубки
в баллоне с хладагентом.
■ Используйте только инструменты, специально
предназначенные для работы с R410A для обеспечения
необходимого сопротивления давлению и для
предотвращения попадания в систему посторонних частиц.
Способ заправки
Как было сказано относительно осушки вакуумом,
дополнительную заправку хладагентом можно начинать после
окончания вакуумирования.
Следуйте приведенным ниже указаниям.
1 Вычислите необходимый объем хладагента для
дозаправки, используя формулу, приведенную в
"13.3. Определение объема дополнительно заправляемого
хладагента" на странице 24.
Первые 10 кг хладагента могут быть заправлены без
включения наружного блока. Если дополнительный объем
хладагента меньше 10 кг, выполните предварительную
заправку, как указано ниже в шаге 2. Если дополнительный
объем хладагента больше 10 кг, выполните действия шага 2
и выполните действия шага 3 до конца.
2 Предварительную заправку можно выполнить без
включения компрессора, подсоединив баллон с
хладагентом к жидкостному запорному вентилю.
Убедитесь, что запорные вентили закрыты:
3 Если общий объем хладагента невозможно заправить
в ходе предварительной заправки, подсоедините баллон
с хладагентом к порту заправки хладагентом, как показано
на рисунке выше.
4 Обязательно откройте все 3 запорных вентиля
внутреннего блока (см.“Порядок использования запорного
вентиля” на странице 16).
При заправке жидкого
хладагента баллон
должен находится
в вертикальном
положении.
При заправке жидкого
хладагента баллон
должен находится
в перевернутом
положении.
Заправка ненадлежащими смесями может привести
к взрывам или несчастным случаям, поэтому
обязательно убедитесь, что заправка производится
хладагентом R410A, который отвечает всем
требованиям.
Емкость с хладагентом следует открывать постепенно.
■ Заправка системы хладагентом в объеме,
превышающем допустимые значения, может
привести к жидкостному удару.
■ При заправке хладагентом обязательно
надевайте защитные перчатки и примите меры по
защите глаз.
1 Редукционный клапан
2 Азот
3 Баллон хладагента R410A (сифонная система)
4 Зарядные весы
5 Вакуумный насос
6 Запорный вентиль газовой линии
7 Наружный блок
8 Запорный вентиль жидкостной линии
9 Внутренний(е) блок(и)
10 Зарядный шланг
11 Порт заправки хладагентом
12 Запорный вентиль стороны нагнетания
Вентиль
Сервисный порт запорного вентиля
Если все внутренние блоки работают только на
обогрев, ваша система является 2-трубной
(не 3-трубной). В этом случае запорный вентиль
на стороне всасывания должен быть постоянно
закрыт.
VAC U
8
6
1
2
3
45
8
11
12
7
9 9 9
12 6
