Инструкция по монтажу
9
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11

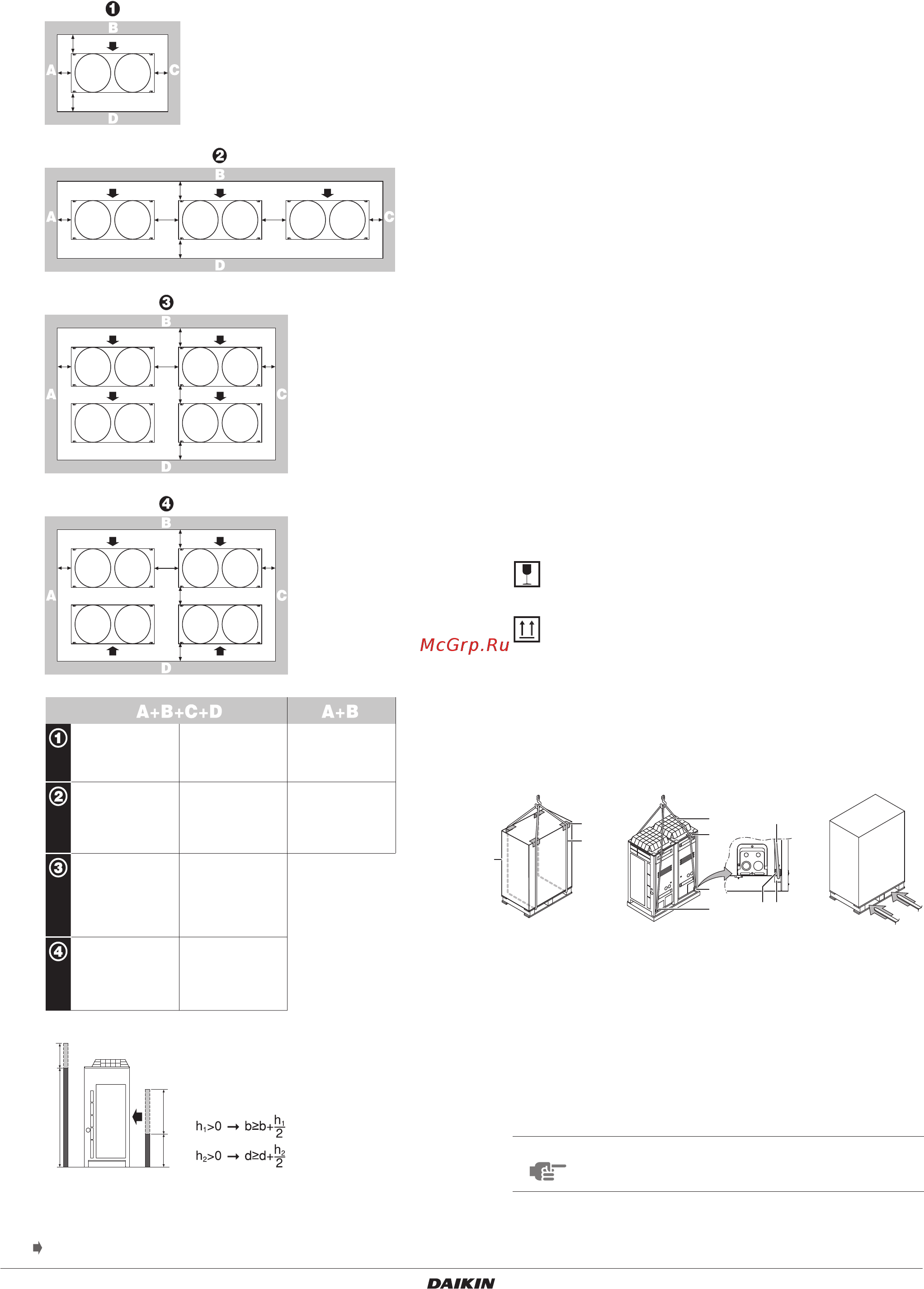

7.2. Пространство для обслуживания
Вокруг блока должно быть пространство, обеспечивающее
возможность необходимого обслуживания, а так же
минимальное пространство для воздухозабора и выхода
воздуха. (На рисунке ниже можно выбрать один из вариантов).
(расстояния указаны в мм)
■ Если рядом с местом установки установлены
заграждения A+B+C+D, высота боковых стенок A+C не
влияет на размеры пространства, необходимого для
обслуживания. См. рис. выше , на котором отражено
влияние высоты боковых стенок у сторон B+D на
размеры пространства, необходимо для обслуживания.
■ Если рядом с местом установки установлены
заграждения только на сторонах A+B, высота боковых
стенок не влияет на размеры указанного пространства,
необходимого для обслуживания.
■ Пространство для установки, указанное на этих
рисунках, предназначено для блока с полной загрузкой
по теплопроизводительности, без учета возможного
намерзания льда.
Если устройство устанавливается в условиях холодного
климата, все расстояния на рисунке выше должны
составлять >500 мм во избежание намерзания льда
между наружными блоками.
8. Осмотр, выгрузка и распаковка
блока
8.1. Осмотр
Непосредственно после доставки необходимо тщательно
осмотреть блок и обо всех повреждениях незамедлительно
сообщить представителю компании-перевозчика.
8.2. Выгрузка
При выгрузке блока необходимо учитывать следующие
положения:
1 Обращайтесь с блоком осторожно: устройство
хрупкое.
Во избежание повреждения компрессора сохраняйте
вертикальное положение блока.
2 Заранее определите путь переноски блока.
3 Старайтесь доставить блок как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке.
4 Поднимите блок, желательно с помощью крана и 2 ремней
длиной не менее 8 м, как показано на рисунке выше.
Для предотвращения повреждения строп обязательно
пользуйтесь защитными устройствами и следите за
положением центра тяжести блока.
Использование для транспортировки вилочного погрузчика
допускается при условии положения блока на поддоне, как
показано на рисунке выше.
A B C D
Боковые стороны места установки с
заграждениями
Сторона всасывания
b
ac
d
ac
b
d
e e
ac
b
f
e
d
ac
b
d
e
b
h
1
h
2
1500
500
a ≥10 mm
b ≥300 mm
c ≥10 mm
d ≥500 mm
a ≥50 mm
b ≥100 mm
c ≥50 mm
d ≥500 mm
a ≥200 mm
b ≥300 mm
a ≥10 mm
b ≥300 mm
c ≥10 mm
d ≥500 mm
e ≥20 mm
a ≥50 mm
b ≥100 mm
c ≥50 mm
d ≥500 mm
e ≥100 mm
a ≥200 mm
b ≥300 mm
e ≥400 mm
a ≥10 mm
b ≥300 mm
c ≥10 mm
d ≥500 mm
e ≥20 mm
f ≥600 mm
a ≥50 mm
b ≥100 mm
c ≥50 mm
d ≥500 mm
e ≥100 mm
f ≥500 mm
a ≥10 mm
b ≥300 mm
c ≥10 mm
d ≥500 mm
e ≥20 mm
a ≥50 mm
b ≥100 mm
c ≥50 mm
d ≥500 mm
e ≥100 mm
1 Упаковочный материал
2 Грузоподъемные стропы
3 Отверстие
4 Защитное приспособление
ПРИМЕЧАНИЕ
Используйте стропы шириной ≤20 мм, которые
могут выдержать вес блока.
1
4
2
2
4
4
3
2
34
