EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
8
Меры предосторожности в связи с погодными условиями
■ По возможности, место установки должно быть
максимально укрыто от дождя.
■ Воздухозаборное отверстие блока не должно быть
ориентировано на направление господствующего ветра.
Прямой ветер будет препятствовать нормальной работы
системы. При необходимости, для защиты от ветра
установите специальные экраны.
■ Обеспечьте защиту блока от воды, проложив водостоки
в фундаменте и исключив возможность скапливания воды
рядом с блоком.
■ Не устанавливайте блок в местах, где в воздухе
содержится много соли, например, на океанском
побережье.
Выбор места установки в условиях холодного климата
■ Чтобы обезопасить устройство от воздействий снега
и дождя, закройте боковые стороны наружного блока
защитными экранами:
■ Если в местности, где устанавливается устройство,
возможны сильные снегопады, выберите такой участок,
в котором снег не будет попадать на блок. Если возможен
боковой снегопад, обеспечьте защиту от попадания снега
на змеевик теплообменника (при необходимости сделайте
боковой козырек).

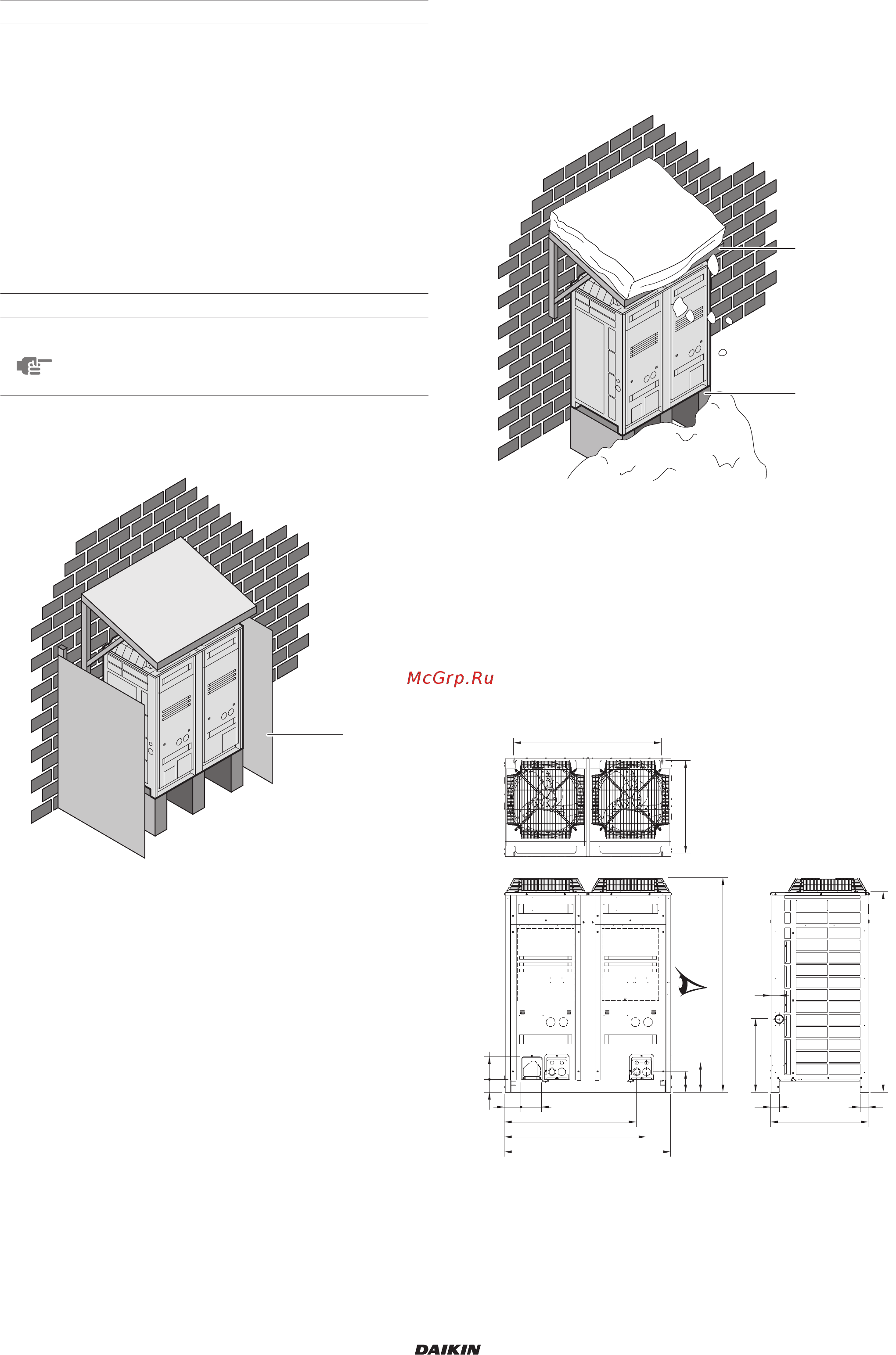

7. Размеры и пространство для
обслуживания
7.1. Размеры наружного блока
(расстояния указаны в мм)
ПРИМЕЧАНИЕ
При эксплуатации системы в условиях низкой
температуры окружающего воздуха обязательно
следуйте нижеприведенным инструкциям.
1 Защитный экран
1
1 Сделайте большой козырек
2 Сделайте подставку.
Установите блок на достаточной высоте над
поверхностью земли, чтобы предотвратить его
засыпание снегом.
1 Места отверстий для фундаментных болтов
(овальные отверстия 15x22,5)
1
2
1570
577
1680
234
163
100
177
A
722~737
765
A
1162
67 67
1300
1109
1032
129 160
64
B
B
