Beretta NOVELLA E 35 RAI PV [10/40] Перемещение
![Beretta NOVELLA E 27 RAI PV [10/40] Перемещение](/views2/1936514/page10/bga.png)

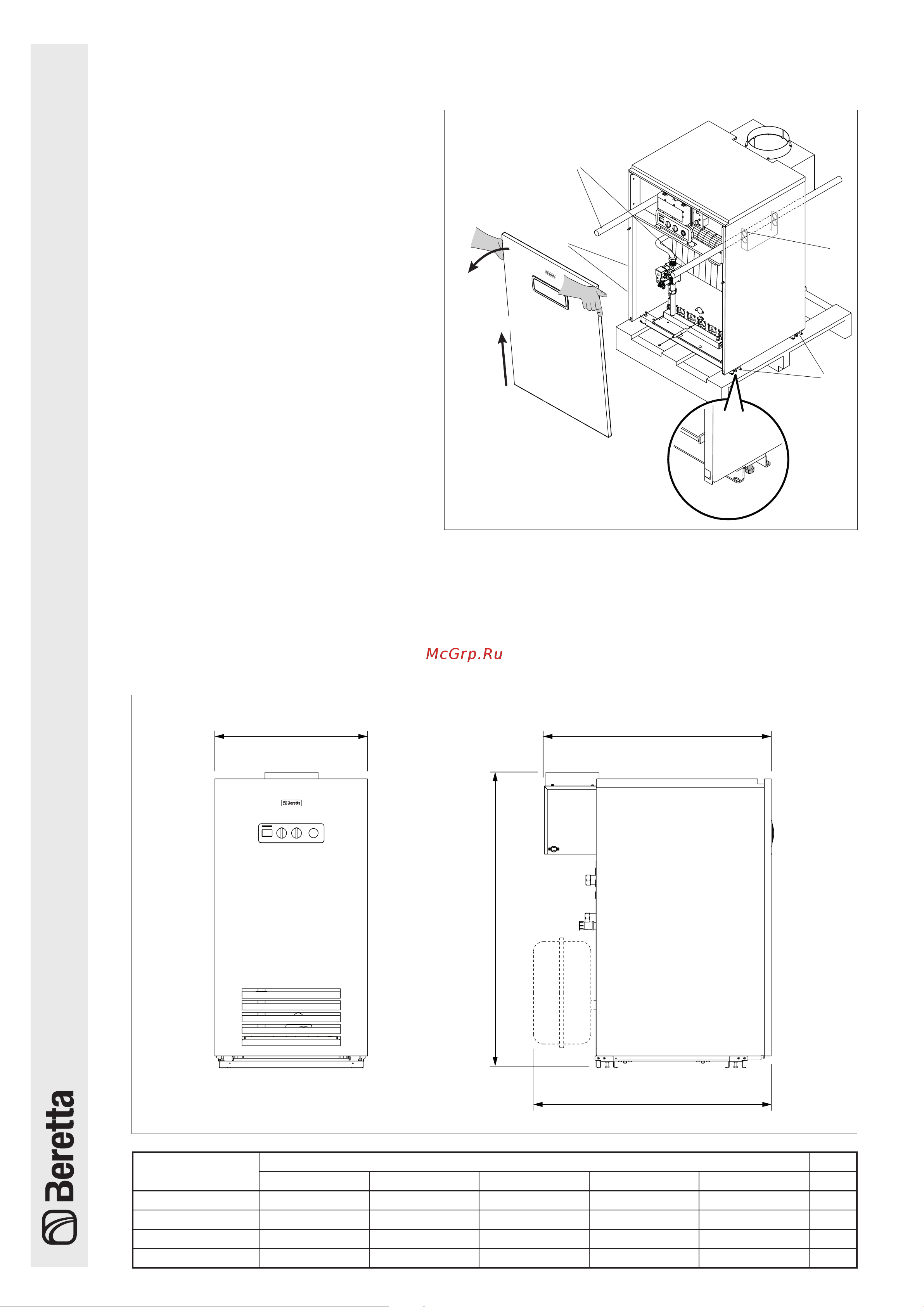

10
Описание
NOVELLA
27E RAI PV 35E RAI 35E RAI PV 43E RAI 51E RAI
A 851 851 851 851 851 mm
B 450 450 450 600 600 mm
C 670 675 675 695 725
D 695 - 695 - - mm
A
Sollevare
Tirare
a se
2.7
Перемещение
После того как упаковка будет снята, котёл
передвигается вручную следующим образом:
- снимите переднюю панель внешней
облицовки, потянув её на себя, а затем
приподняв
- снимите восемь крепёжных винтов (1),
которые крепят котёл к деревянному
поддону и снимите котёл с поддона
- приподнимите котёл, используя две
трубы (2) на ¾ дюйма (26,9 мм) (не входят
в комплект поставки), которые вставля
-
ются в специальные отверстия (3).
В лонжеронах основания есть регули-
руемые ножки (А), которые облегчают
выравнивание котла на полу по гори-
зонтальному уровню.
a
Запрещено разбрасывать или остав-
лять в доступных для детей местах
упаковочный материал, поскольку
он является потенциальным источ-
ником опасности. Его необходимо
утилизировать в соответствии с дей-
ствующим законодательством.
2.8
Габаритные и присоединительные размеры
B
A
C
D
Рис. 2.6
Рис. 2.7
2
1
3
1
b
Используйте соответствующие сред-
ства защиты, предусмотренные тех-
никой безопасности.
Потянуть
на себя
Приподнять
