Beretta NOVELLA E 35 RAI PV [12/40] Расположение датчиков

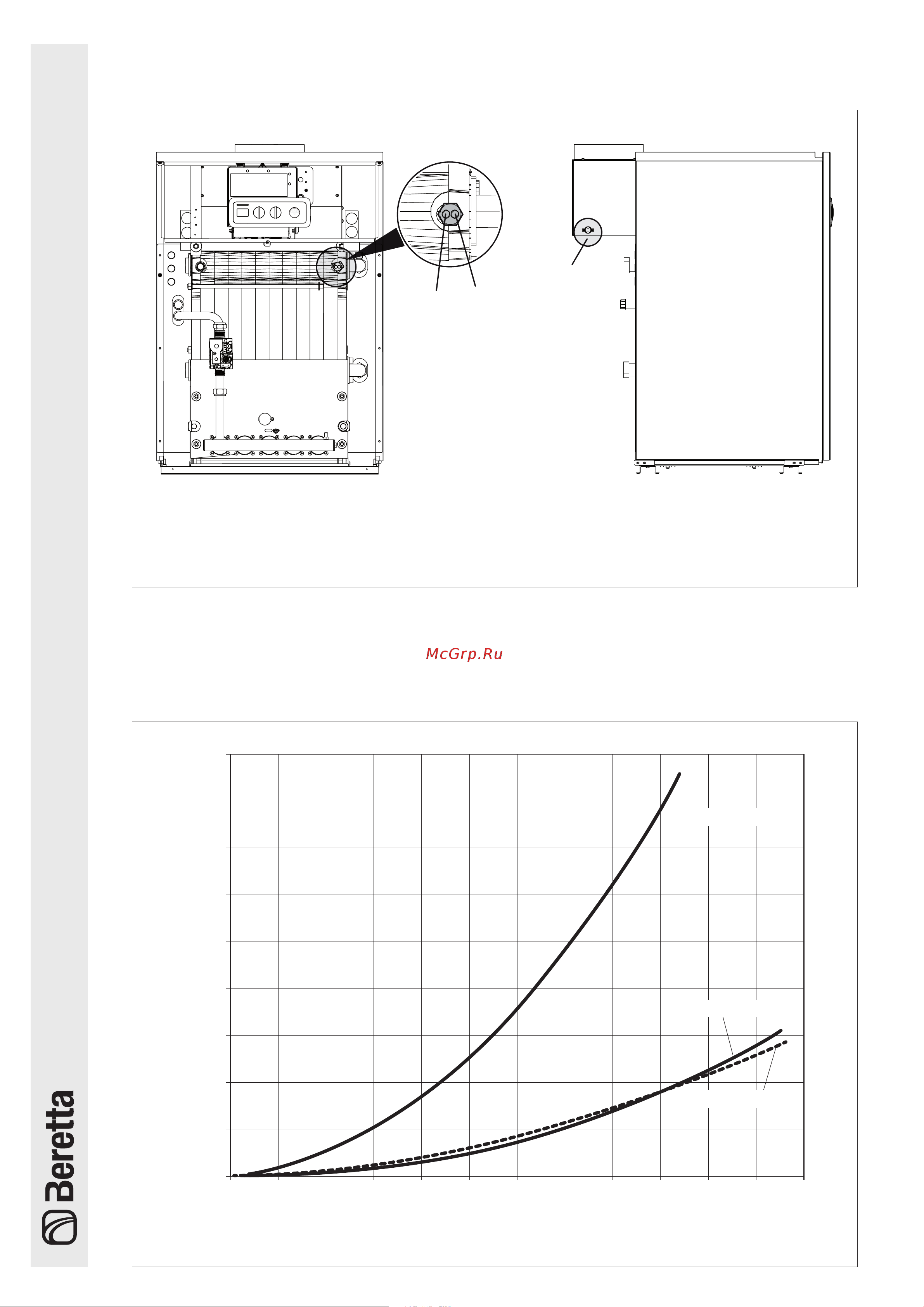

![Beretta NOVELLA E 35 RAI [12/40] Расположение датчиков](/views2/1936514/page12/bgc.png)
12
2.10
Расположение датчиков
2.11
Гидравлическое сопротивление котла (только для
моделей NOVELLA E RAI)
B
A
C
Рис. 2.10
Рис. 2.11
0
50
100
150
200
250
300
350
400
450
0 1000 2000 3000 4000 5000 6000
Perdite di carico (mbar)
Portata (l/h)
Novella 35E RAI
Novella 51E RAI
Novella 43E RAI
A - Предохранительный термостат
B - Датчик котла
C - Термостат дымовых газов
Потери Давления (мбар)
Производительность (л/час)
