Beretta NOVELLA E 35 RAI PV [23/40] Дополнительные функции
![Beretta NOVELLA E 35 RAI PV [23/40] Дополнительные функции](/views2/1936514/page23/bg17.png)
23

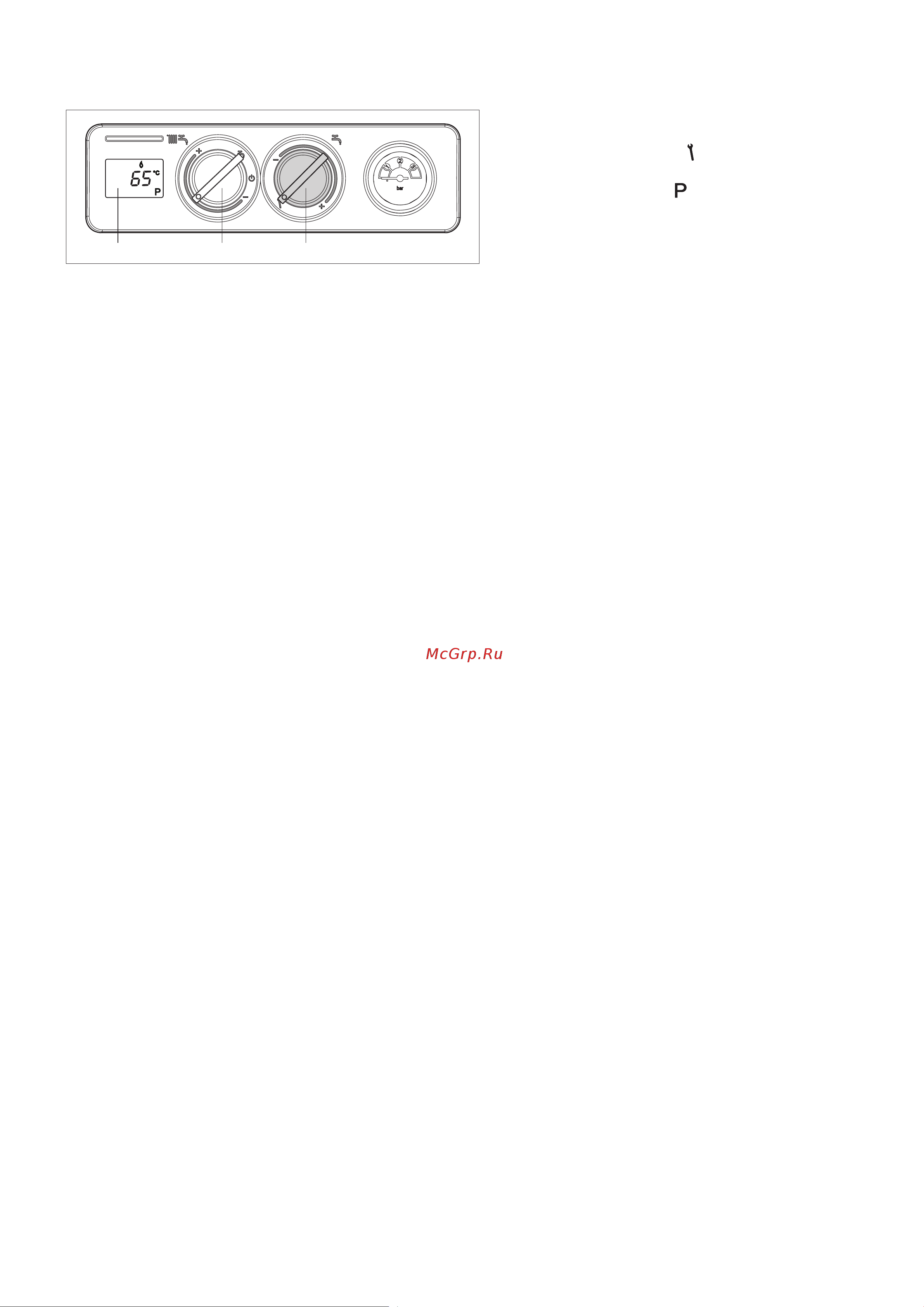

- Режим газоанализа: при повороте ручки
регулирования температуры горячей воды
(2, Рис. 4.7) на символ
активируется
функция газоанализа, на дисплее (4, Рис.
4.7) загорится символ
.
При повороте
переключателя режимов работы (1, Рис.
4.7) на максимум (конец шкалы – символ
+), горелка перейдёт на максимальную
мощность, включится циркуляционный
насос системы отопления, а котёл (если
он был погашен) разожжётся и будет
работать 10 минут. При повороте пере-
ключателя режимов работы на мини-
мум (конец шкалы – символ -), горелка
перейдёт на минимальную мощность. По
истечении заданного времени система
выключится. Для того чтобы возобновить
нормальную работу, или прервать дан-
ную функцию, снова установите ручку
(2, Рис. 4.7) на нужное значение темпе-
ратуры.
214
Рис. 4.7
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
- Таймер ГВС: Если подключён внешний таймер ГВС. Режим ГВС включается по рас-
писанию, только в те периоды, когда контакт таймера ГВС даёт разрешающий сигнал.
Электрические подключения описаны в главе "Принципиальная электрическая схема"
на странице 14.
-
Дымосос ST: Позволяет осуществлять принудительное дымоудаление от котла (при отсут-
ствие стационарного дымохода). При неполадке в его работе или при засорении дымохода
включается временная и постоянная (через 30 секунд) авария.
- Функция циркуляции перед отключением: по окончании запроса тепла, после оста-
новки горелки, циркуляционной насос того контура, откуда был запрос, продолжает
работать в течение примерно 3 минут. Данная функция позволяет сбросить остаточное
тепло котла и защищает его от перегрева или нежелательного срабатывания устройств
защиты. Если, например, запрос тепла поступал из контура отопления, циркуляционный
насос системы будет работать ещё три минуты, если же запрос был из системы ГВС, то
три минуты будет работать насос контура ГВС. Данная функция прерывается при после-
дующем запросе на тепло. Например, если во время циркуляции перед отключением
циркуляционного насоса контура ГВС поступит запрос на тепло для контура отопления,
циркуляционный насос ГВС будет остановлен, и включится насос контура отопления.
Горелка разожжётся. Если установлен дымосос ST (аксессуар), то он тоже будет рабо-
тать во время этой функции в течение примерно 2 минут.
- Функция сброса тепла: Если при выключенной горелке температура на датчике котла
превысит 91°С, произойдёт следующее:
- включится циркуляционный насос системы отопления, если запрос на тепло проис-
ходил от системы отопления, либо циркуляционный насос ГВС, если запрос на тепло
происходил от контура ГВС.
- работающий циркуляционный насос остановится, когда температура котла опустится
до 88°С. Функция остаётся включённой до тех пор, пока температура подачи не опустит-
ся ниже 88°С.
