Beretta NOVELLA E 35 RAI PV [16/40] Гидравлические подключения

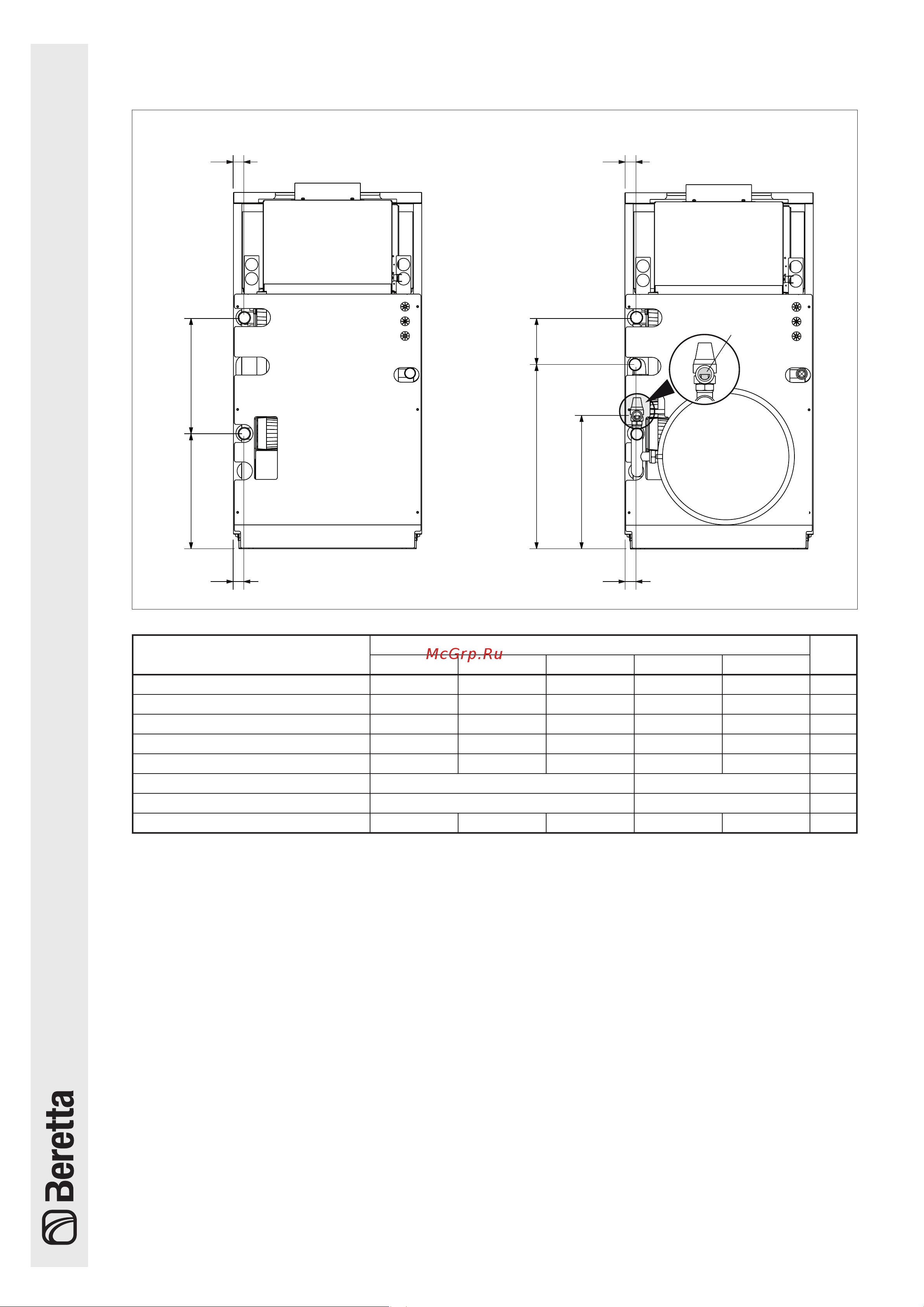

![Beretta NOVELLA E 35 RAI [16/40] Гидравлические подключения](/views2/1936514/page16/bg10.png)
16
BA
D
C
MI
RI
BA
D
C
MI
RI
AB
E
Sc
3.5
Гидравлические подключения
Рис. 3.1
Описание
NOVELLA
27E RAI PV 35E RAI 35E RAI PV 43E RAI 51E RAI
A 441 275 421 275 275 мм
B 112 227 112 277 277 мм
C 65 26 28 63 25 мм
D 65 26 24 67 26 мм
E 275 - 275 - - мм
MI - прямой трубопровод системы
3/4" M
1” M Ø
RI -
обратный трубопровод системы
3/4" M
1” M Ø
AB - присоединение бойлера
3/4" M
-
3/4" M
- - Ø
Котлы NOVELLA E RAI спроектированы
и предназначены только для отопления.
Перед тем как начинать установку, реко-
мендуется тщательно промыть все трубо-
проводы в системе отопления.
b
Слив (Sc) из всех установленных пре-
дохранительных клапанов (устанав-
ливается серийно в моделях 27Е RAI
PV – 35E RAI PV, в других моделях он
устанавливается монтажником) дол-
жен соединяться с системой дренажа
и отвода воды.
Производитель котла не несёт ответ-
ственности за ущерб, причинённый
срабатыванием предохранительного
клапана.
NOVELLA E RAI NOVELLA E RAI PV
b
Если система отопления залита
антифризом, необходимо установить
гидравлические разъединители.
b
Выбор и монтаж компонентов гидрав-
лической системы должен произво-
диться монтажником, который дол-
жен действовать в соответствии с
действующими нормами и правилами.
