Beretta NOVELLA E 35 RAI PV [38/40] Режимы работы котла и неисправности
![Beretta NOVELLA E 35 RAI PV [38/40] Режимы работы котла и неисправности](/views2/1936514/page38/bg26.png)

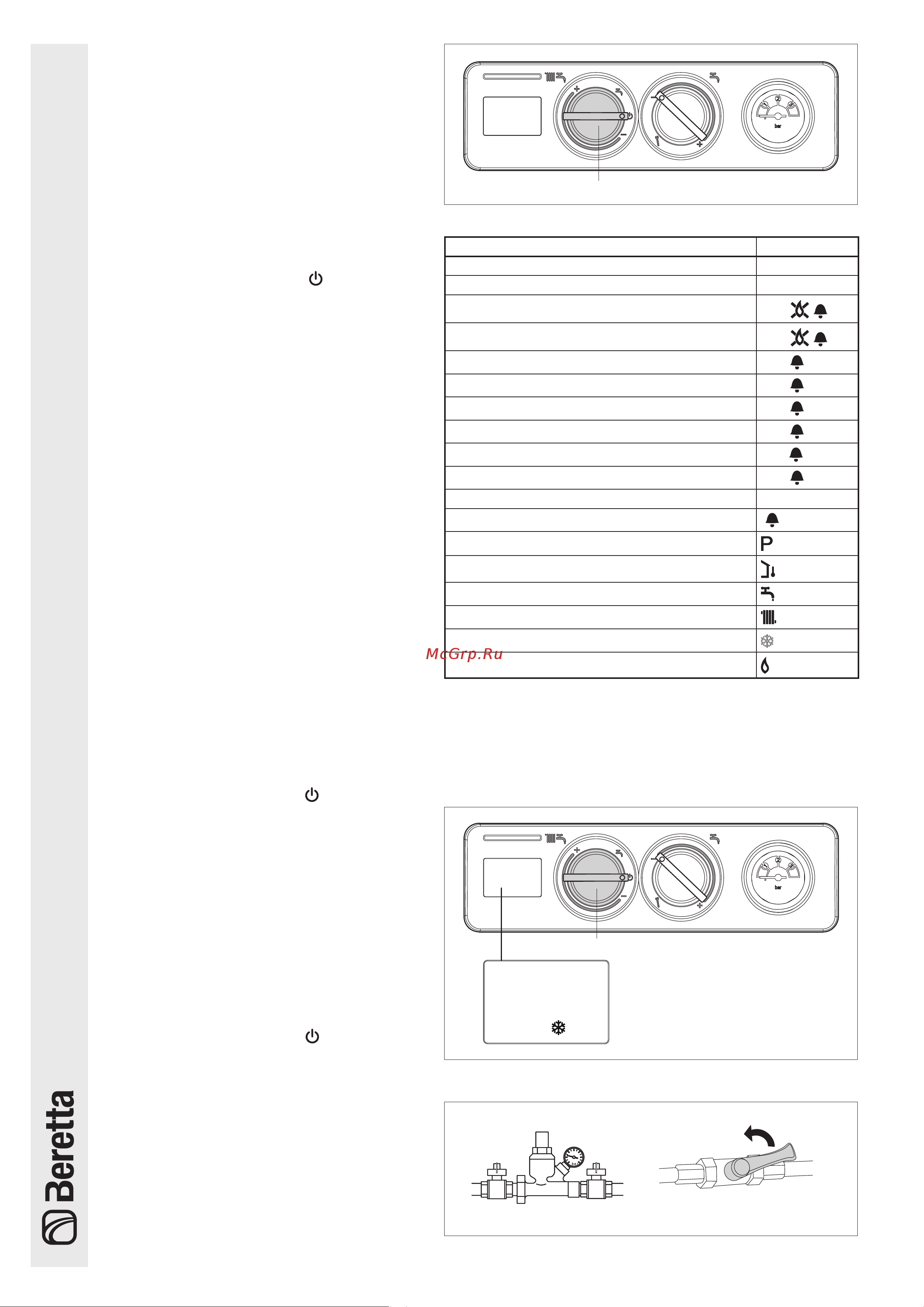

38
Рис. 9.9
1
9.2
Режимы работы котла и
неисправности
Состояние котла отображается на дис-
плее. В таблице перечислены различные
комбинации символов, которые могут ото-
бражаться.
Разблокировка котла
Для возобновления работы котла пере-
ведите переключатель режимов работы
на символ «выключено»
(1, Рис. 9.9),
подождите 5-6 секунд, а затем верните
переключатель в нужное положение.
Теперь котёл запустится автоматически.
Если к котлу подключен пульт дистанцион-
ного управления, то через несколько попы-
ток перезапуска после аварийной оста-
новки, котёл может перейти в постоянную
блокировку (более подробная информация
приведена в отдельном руководстве на
данный аксессуар).
b
Если после нескольких попыток пере-
запуска котла после его блокировки
на дисплее снова появляется один
и тот же код ошибки, обратитесь в
Сервисную Службу.
9.3
Отключение на непродол-
жительное время
При непродолжительном отсутствии уста-
новите переключатель режимов работы
на символ «выключено»
(1, Рис. 9.10).
дисплей погаснет. Если электропитание
остаётся подключённым, а трубопровод
подачи топлива открытым, то система
будет защищена от замерзания.
9.4
Отключение на длитель-
ное время
В случае длительного отсутствия уста-
новите переключатель режимов работы
на символ «выключено»
(1, Рис. 9.10),
дисплей погаснет.
Если есть опасность замерзания, для
того, чтобы оставались активными авто-
матические функции защиты от замерза-
ния, оставьте питание на электрическом
щитке, для чего должен оставаться вклю-
чённым главный выключатель системы.
Если это невозможно, выключите глав-
ный выключатель, закройте краны топли-
ва, системы отопления и ГВС. В этом слу-
чае функции защиты от замерзания будут
отключены. Слейте воду из систем, если
существует опасность замерзания.
Рис. 9.10
Рис. 9.11
1
СОСТОЯНИЕ КОТЛА ДИСПЛЕЙ
Ожидание -
Состояние OFF ВЫКЛЮЧЕН
Авария - Отсутствие пламени
A01
Авария - неисправна система контроля пламени
A01
Авария - сработал предохранительный термостат
A02
Авария- термостата/прессостат (*) дымовых газов
A03
Неисправность датчика NTC бойлера (***)
A06
Неисправность датчика NTC на отопление
A07
Постороннее пламя
A11
Нет 24В в цепи входов
A24
Переходный этап в ожидании розжига 88°C мигает
Сработал прессостат дымовых газов (*)
мигает
Включена функция газоанализа
Наличие датчика наружной температуры (**)
Запрос тепла для ГВС (***)
Запрос тепла для отопления
Запрос тепла для защиты от замерзания
Наличие пламени
(*) Если установлен аксессуар «дымосос ST»
(**) Если установлен аксессуар «датчик наружной температуры»
(***) Если установлен аксессуар «датчик бойлера»
