14
2.13

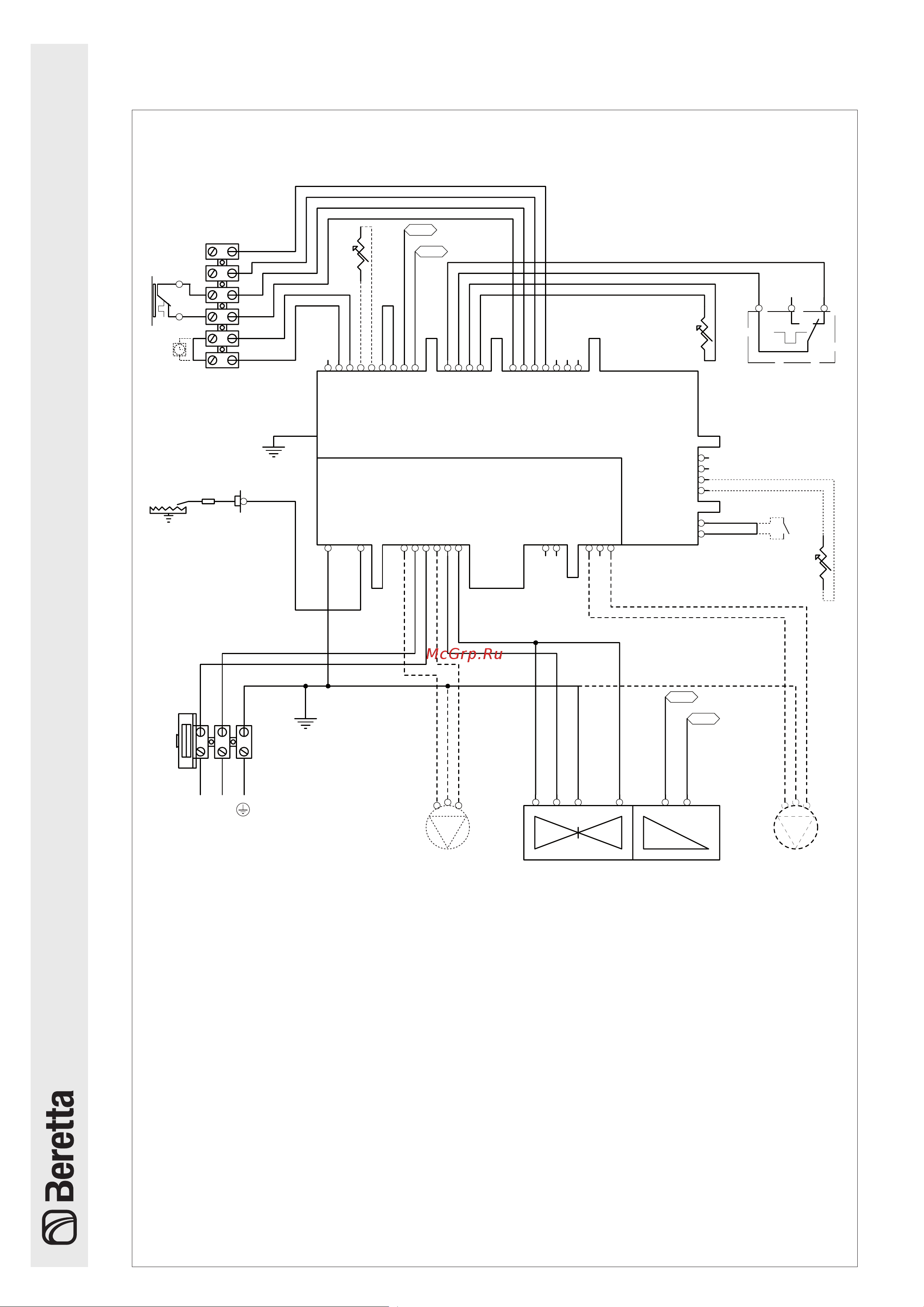

Принципиальная электрическая схема
PE
V1
N
V2
Modu
Modu
Modul
Modul
Modul
Modul
TF
OS
MO1FU
PI
TA
TS
SCH1
SC
SE
VG
SB
EL
PE
PE
T.AT
T.AT
CH-N
CN2-06
N-Ali.230V
CN2-05
L-Ali.230V
CN2-04
CH-F
CN2-03
V-gas N
CN2-02
V-gas F
CN2-01
Vent. N
CN3-02
Vent. F
CN3-01
Neutro V 3 vie
CN4-03
0
CN4-02
Sanit
CN4-01
Allarme mancanza 24V
Allarme mancanza 24V
CN11-07
CN11-06
Modulatore
CN11-05
Modulatore
CN11-04
Sonda sanitario
CN11-9
Sonda sanitario
CN11-08
Orol.Sanit
CN11-10
Orol.Sanit
CN11-11
+ 5V
CN11-12
T. sicurezza
CN10-04
T. sicurezza
CN10-03
Sonda caldaia
CN10-02
Sonda Caldaia
CN10-01
APS/TF
CN9-07
APS/TF
CN9-06
Aerta/Stagna
CN9-05
Aerta/Stagna
CN9-04
CN9-03
CN9-02
CN9-01
TA
CN5-01
TA
CN5-02
Sonda esterna
CN6-01
Sonda esterna
CN6-02
OT+
CN6-03
OT+
CN6-04
NL
Alimentazione
230~50Hz VAC
PB
MO2 (*)
(*)
FU1 - Предохранитель
SC - Датчик котла
SB - Датчик бойлера (аксессуар)
ТА - Комнатный термостат
TS - Предохранительный термостат (с
автоматическим перезапуском)
TF - Термостат дымовых газов (с авто-
матическим перезапуском)
PI - Циркуляционный насос системы
отопления (только модели PV)
VG - Электромагнитный клапан газа
ЕL -
Электрод розжига/контроля пламени
SСН1 - Плата управления
МО1-МО2 - Клеммные колодки для подключе-
ния
SE - Датчик наружной температуры(не вхо-
дит в комплект поставки)
ТА - Комнатный термостат (не входит в
комплект поставки)
OS - Таймер ГВС (не входит в комплект
поставки)
PВ -
Циркуляционный насос для удалённого
бойлера (не входит в комплект поставки)
(*)
для электрических подключений аксессу-
ара "Дымосос ST". Для подключения поль-
зуйтесь инструкцией на данный аксессуар.
Рис. 2.14
