Beretta NOVELLA E 35 RAI PV [5/40] Описание изделия
![Beretta NOVELLA E 35 RAI [5/40] Описание изделия](/views2/1936514/page5/bg5.png)
5
2 ОПИСАНИЕ ИЗДЕЛИЯ
2.1
Описание
Котлы серии NOVELLA E RAI – это газо-
вые котлы с атмосферной горелкой и
чугунным теплообменником, предназна-
ченные для отопления помещений и про-
изводства горячей сантехнической воды
(при наличие подключенного бойлера-ак-
кумулятора ГВС).
Они имеют открытую камеру сгорания
(типа B11BS) и оснащены дымосборни-
ком, который обеспечивает правильное
дымоудаление. В соответствии с действу-
ющими нормами, на котле установлен
термостат для контроля дымовых газов.
В котле используется горелка из нержа-
веющей стали со стабилизированным рав-
номерным пламенем. Система контроля
пламени — ионизационного типа.
В котлах типа NOVELLA E RAI макси-
мальное внимание было уделено безопас-
ности. Специальные электронные устрой-
ства следят за правильной работой и, в
случае возникновения неполадок, своев-
ременно останавливают котёл, перекры-
вая подачу топлива.
Основные технические характеристики
изделия:
- Электронный розжиг с контролем пла-
мени ионизационного типа
- Модулирующий электромагнитный кла-
пан газа со встроенным стабилизато-
ром давления и двойным затвором для
управления горелкой
- Регулятор температуры воды в системе
отопления
- Регулятор температуры воды в системе
горячего водоснабжения
- переключатель функций Лето, Зима
- манометр для контроля давления воды
в системе отопления
- отображение температуры воды в систе-
ме отопления (есть возможность ото-
бражать температуру воды ГВС, как
альтернатива)
- имеется возможность подключить ком-
натный термостат
- имеется возможность подключить дат-
чик наружной температуры
- предохранительный предельный термо-
стат, блокирующий работу котла при
перегреве и гарантирующий безопасную
работу всей системы
- автоматическая функция защиты от
замерзания как котла, так и бойлера
(если он есть).

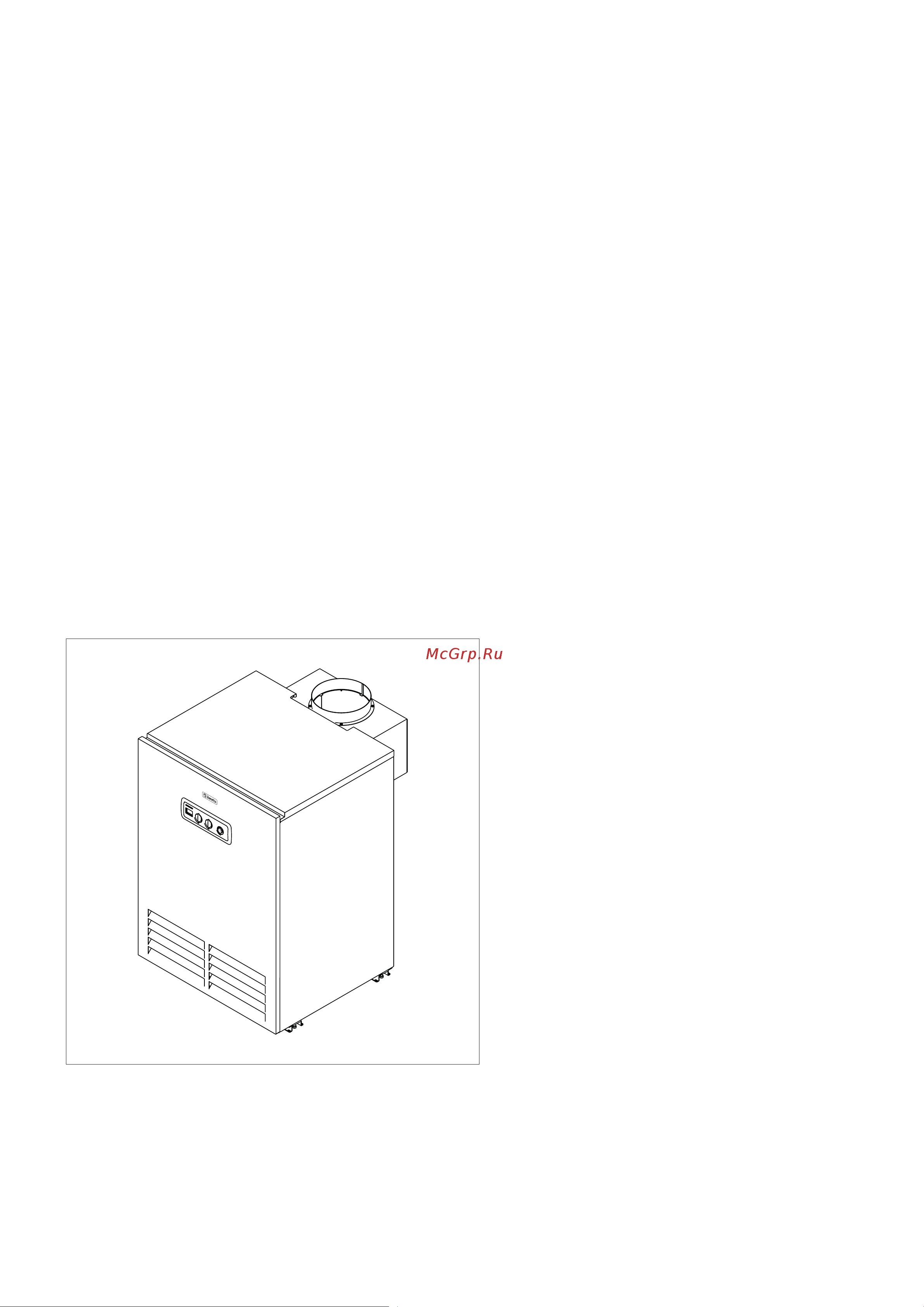

Рис. 2.1
