Beretta NOVELLA E 35 RAI PV [21/40] Включение и работа
![Beretta NOVELLA E 35 RAI PV [21/40] Включение и работа](/views2/1936514/page21/bg15.png)
21
4 ВКЛЮЧЕНИЕ И РАБОТА
ON
OFF
4.1
Предварительные проверки
Перед тем как включить котел и прове-
рить его работу, необходимо снять перед-
нюю панель и удостовериться, что:
- кран на топливной магистрали и подпи-
точный кран в контуре отопления откры-
ты;
- тип и давление газа в питающем трубо-
проводе соответствуют характеристи-
кам котла;
- в гидравлическом контуре котла имеет-
ся давление не менее 1 бар в холодной
системе и из контура полностью удален
воздух;
4.2
Включение
После выполнения подготовительных опе-
раций перед первым пуском котла, выпол-
ните следующую последовательность
действий для запуска котла:
- переведите главный выключатель систе-
мы в положение «включено»
- установите термостат в помещении на тре-
буемую температуру (~20°С), либо, если
в системе установлен программируемый
таймер или система терморегулирования,
убедитесь в том, что она «активирована»
и установлена на (~ 20°C).
В качестве альтернативы можно принуди
-
тельно запустить котёл, замкнув перемыч-
кой контакты CN5 (смотри "Электрическое
подключение" на странице 17).
- Регулирование температуры котла:
Для регулировки температуры воды в
контуре отопления поворачивайте пере
-
ключатель режимов работы (1, Рис. 4.3)
внутри зоны, обозначенной знаками + и
–. При повороте переключателя на циф
-
ровом дисплее (4, Рис. 4.3) будет отобра-
жаться заданная температура. Для того
чтобы изменить заданную температуру,
вращайте переключатель до тех пор, пока
на дисплее не отобразится нужное вам
значение. Через несколько секунд после
того как вы отпустите переключатель, на
дисплее начнёт отображаться текущая
температура в котле.
- давление в расширительном баке кон-
тура отопления соответствует норме
(около 1 бар);
- соединения котла с сетями питания
(электрической, водопроводной, газо-
вой) выполнены правильно;
- дымоотвод для удаления продуктов сго-
рания проложен правильно.

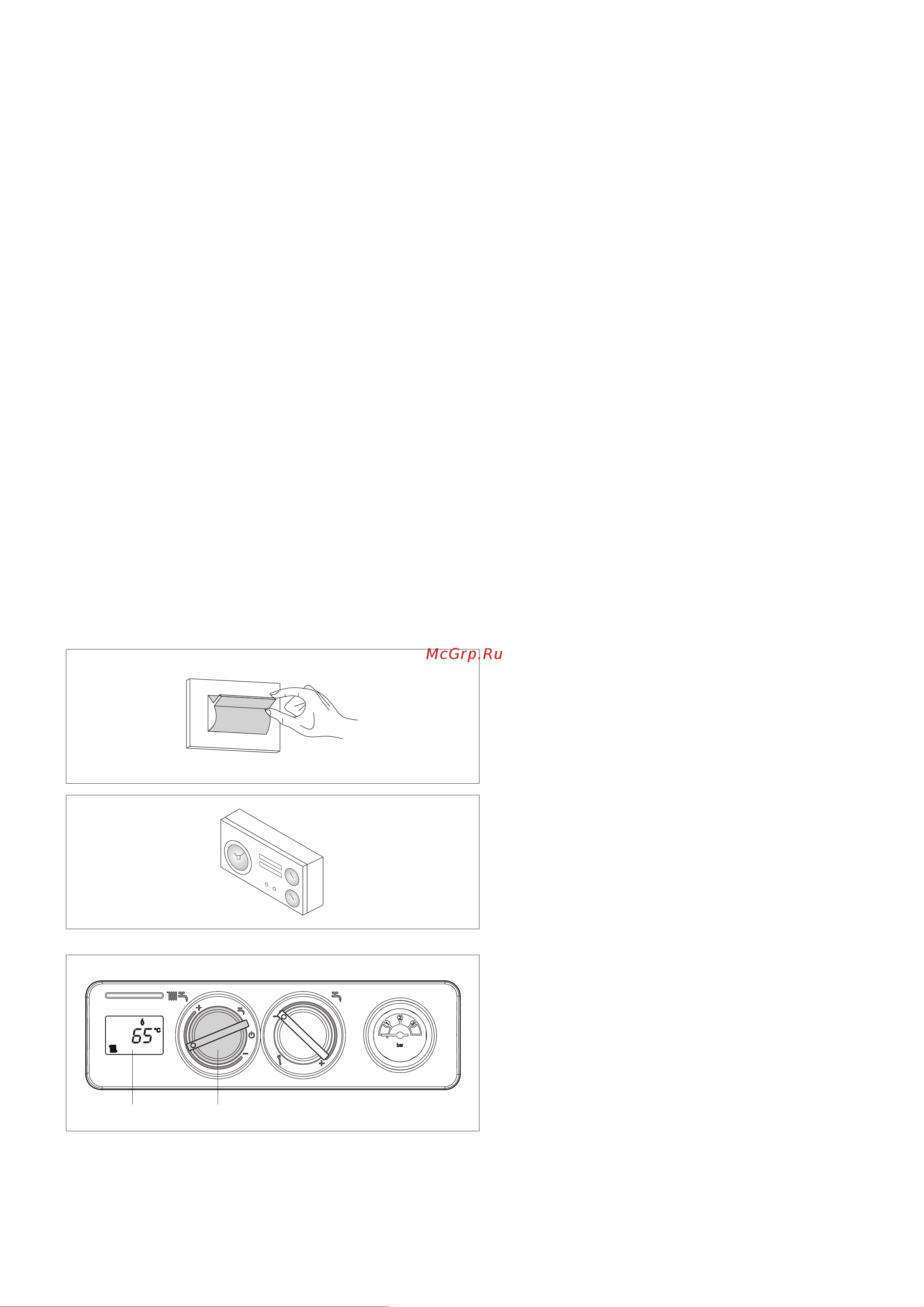

Рис. 4.1
Рис. 4.2
Рис. 4.3
