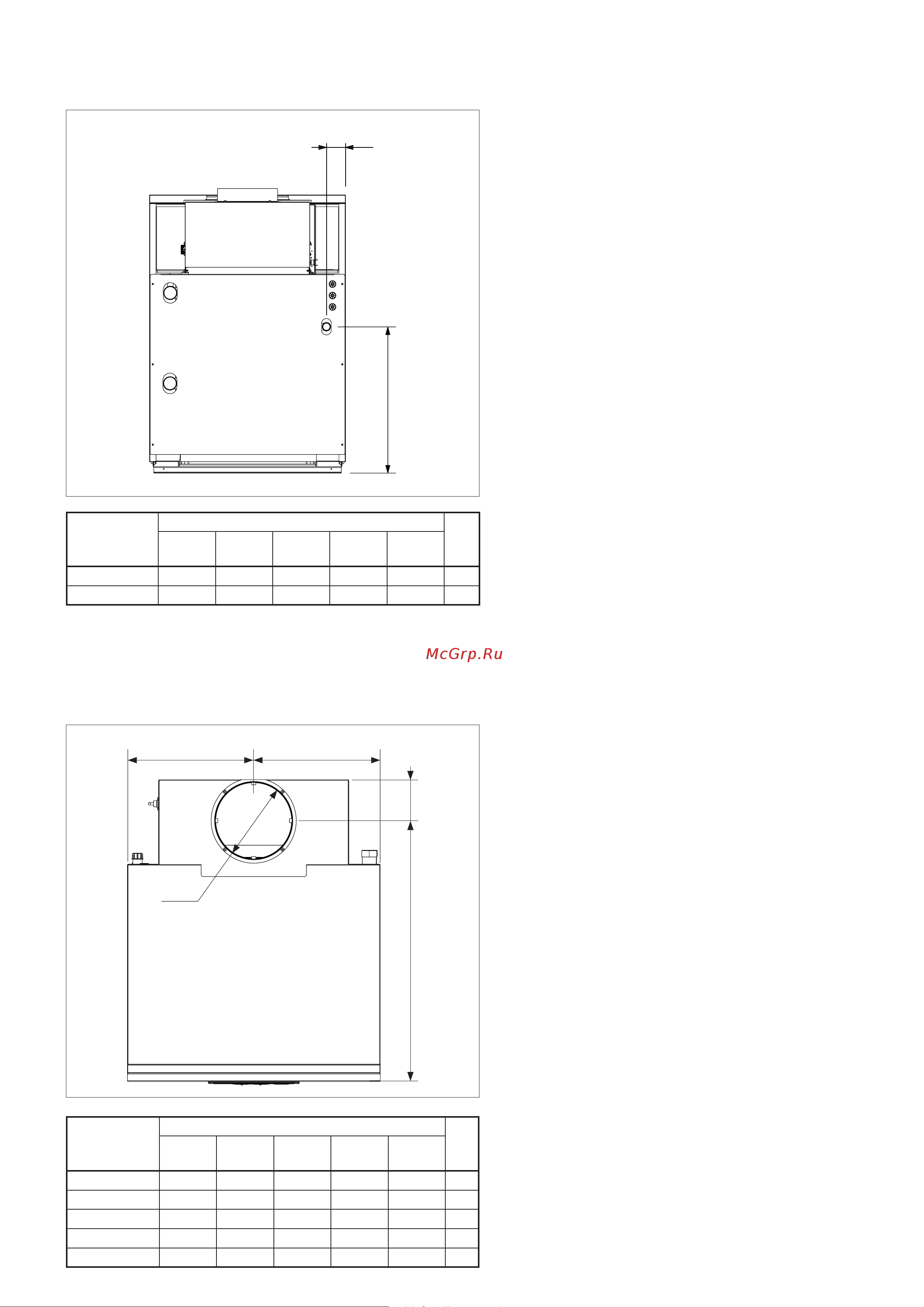

3.7
Подключение газа
A
B
GAS
R 1/2" UNI ISO 7/1
Рис. 3.7
Подключение котлов NOVELLA E RAI к
сети подачи газа (как природного, так
и сжиженного) должно производиться с
соблюдением действующих стандартов
монтажа.
Перед подключением к газовой сети про-
верьте:
- соответствует ли тип газа в сети тому
типу, на который рассчитан котёл;
- прочищены ли трубы газопровода.
- размер трубопровода подачи газа дол-
жен быть равен или больше, чем соеди-
нительный штуцер котла (1/2”).
Если газ в сети может содержать твёрдые
частицы, то на трубе подачи газа рекомен-
дуется установить фильтр соответствую-
щих размеров.
b
Система подачи газа должна соот-
ветствовать мощности котла и иметь
все устройства управления и защи-
ты, предусмотренные действующими
нормами и правилами.
b
По окончании работ проверьте гер-
метичность всех стыков согласно
действующим нормам на установку
газового оборудования.
Описание
NOVELLA
27E
RAI PV
35E
RAI
35E
RAI PV
43E
RAI
51E
RAI
A 415 420 420 448 420 мм
B 49 40 40 40 40 мм
3.8
Удаление дымовых газов и подача воздуха для горения
BA
DC
Ø int.
Дымоотвод и патрубок дымохода должны
быть изготовлены с соблюдением норм и/
или местных или федеральных регламен
-
тов. Обязательным является использова-
ние жестких труб, стыки между элементами
должны быть герметичны и все составляю
-
щие должны быть устойчивы к температу-
ре, конденсату и механическим нагрузкам.
b
Котлы серии NOVELLA E RAI обору-
дованы термостатом дымовых газов,
который находится внутри дымосбор
-
ной камеры и который сразу же отклю-
чает котел при обнаружении утечек
продуктов сгорания в помещение
b
Дымоходы, не защищённые теплои-
золяцией, являются потенциальными
источниками опасности
Рис. 3.8
Описание
NOVELLA
27E
RAI PV
35E
RAI
35E
RAI PV
43E
RAI
51E
RAI
A 592 585 585 586 619 мм
B 78 85 85 97 97 мм
C 225 225 225 300 300 мм
D 225 225 225 300 300 мм
Ø внутренний
142 152 152 182 182 мм
