ФУНКЦИИ Названия компонентов и их функции Ru 11

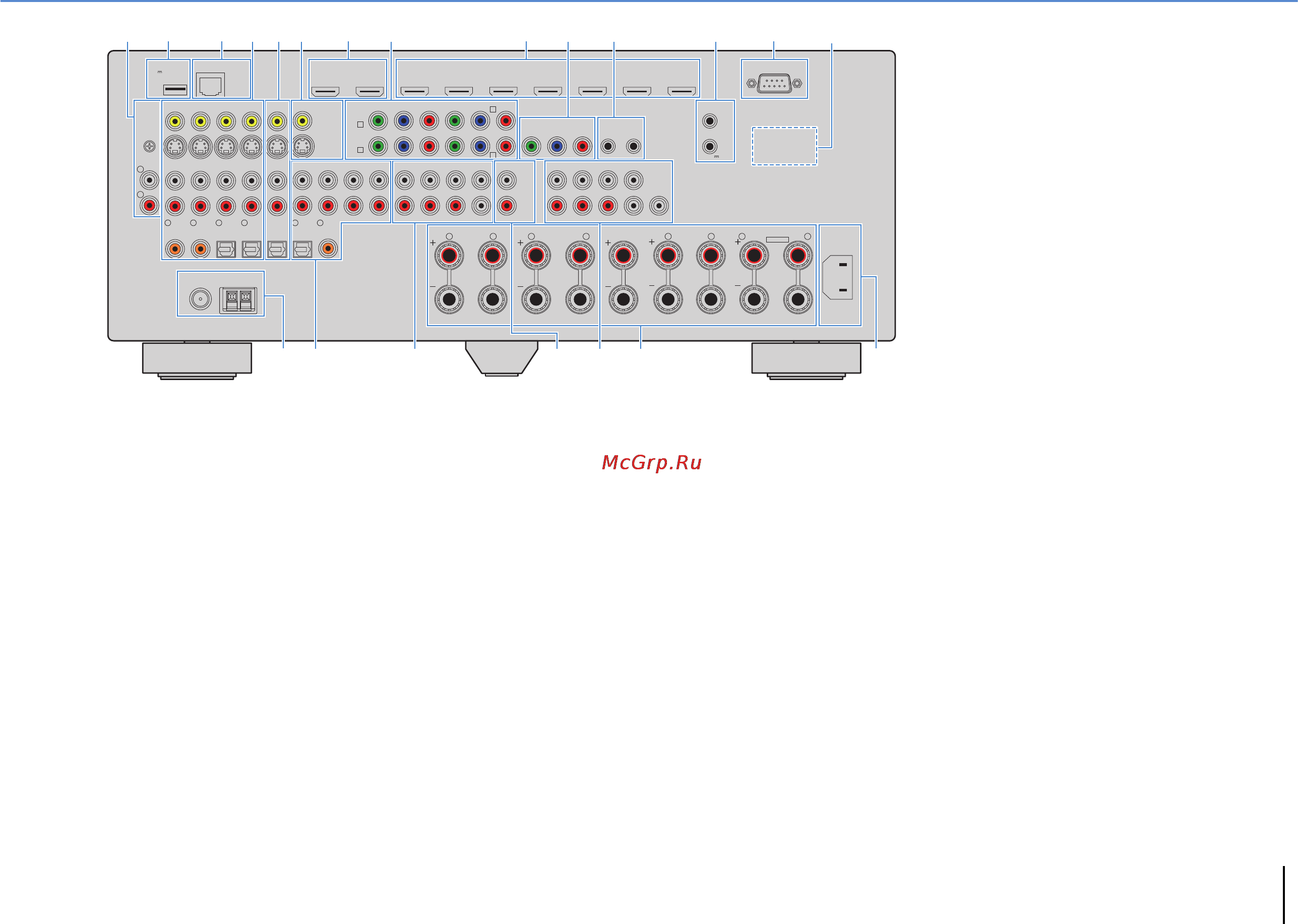

Задняя панель
1 Гнезда PHONO
Для подключения к проигрывателю (c. 33).
2 Гнездо DC OUT
Для подключения к дополнительной принадлежности.
3 Гнездо NETWORK
Для подключения к сети (c. 35).
4 Гнезда AV 1–4
Для подключения к воспроизводящим видео-/
аудиоустройствам и ввода видео-/аудиосигнала (c. 31).
5 Гнезда AV OUT
Для вывода видео- и аудиосигнала на записывающее
устройство (например, видеомагнитофон) (c. 36).
6 Гнезда MONITOR OUT/ZONE OUT
(композитное видео/S-video)
Для подключения к телевизору, который поддерживает
композитный видеосигнал или сигнал S-video, и вывода
видеосигналов (c. 29) или для подключения к видеомонитору
Zone2 (c. 79).
7 Гнезда HDMI OUT 1–2
Для подключения к HDMI-совместимым телевизорам с целью
вывода видео-/аудиосигнала (c. 25). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT 1.
8 Гнезда COMPONENT VIDEO (AV 1–4)
Для подключения к воспроизводящим видеоустройствам,
поддерживающим компонентный видеосигнал, и ввода
видеосигнала (c. 31).
9 Гнезда HDMI (AV 1–7)
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 31).
0 Гнезда MONITOR OUT/ZONE OUT
(компонентное видео)
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и вывода видеосигналов (c. 29)
или для подключения к видеомонитору Zone2 (c. 79).
A Гнезда REMOTE IN/OUT
Для подключения к продукту Yamaha, поддерживающему
связанное воспроизведение SCENE (c. 37), или для
подключения приемника/передатчика инфракрасного
сигнала, позволяющего управлять данным аппаратом
и другими устройствами из другой комнаты (c. 80).
B Гнезда TRIGGER OUT 1–2
Для подключения к устройствам, поддерживающему
функцию триггера (c. 37).
C Разъем RS-232C
Данный разъем расширения управления предназначен для
специализированной установки. Обратитесь к дилеру для
получения подробной информации.
D VOLTAGE SELECTOR
(Только общая модель) Выбор положения переключателя
в зависимости от величины напряжения в данном регионе (c. 38).
E Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 34).
F Гнезда AUDIO 1–4
Для подключения к воспроизводящим аудиоустройствам
и ввода аудиосигнала (c. 33).
G Гнезда MULTI CH INPUT
Для подключения к устройству, поддерживающему
многоканальный вывод сигналов, и ввода аудиосигналов (c. 36).
H Гнезда ZONE OUT
Для подключения внешнего усилителя, используемого
в Zone2, для вывода сигнала аудио (c. 79).
I Гнезда PRE OUT
Для подключения к сабвуферу со встроенным усилителем
(c. 17) или к внешнему усилителю мощности (c. 23).
J Разъемы SPEAKERS
Для подключения к колонкам (c. 14).
K Гнездо AC IN
Для подключения поставляемого силового кабеля (c. 38).
NETWORKDC OUT
5V
0.5A
( 3
NET
)
MONITOR OUT/
ZONE OUT
HDMI OUT
ARC
12
HDMI
(1 BD/DVD)
AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7
TRIGGER
OUT
1
2
RS-232C
YPB PR
YPB PR
YPB PR
MONITOR OUT/ZONE OUT
IN OUT
AV 1
AV 3
REMOTE
COMPONENT VIDEO
A
AV 2
B
C
AV 4
D
AV OUT
R
L
AV 3 AV 4AV 2AV 1
(1 BD/DVD)
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
PHONO
GND
AC IN
FM
75Ω
ANTENNA
HD Radio
OPTICAL
1
2
AUDIO 4
MULTI CH INPUT
ZONE OUT
AUDIO 3AUDIO 2AUDIO 1
(2 TV)
CENTER
SUBWOOFER
ZONE 2FRONT
SURROUND SUR. BACK
SPEAKERS
CENTER FRONTSURROUND BACKSURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R
5
COAXIAL
6
L R R RL L L
SINGLE
AM
(4 RADIO)
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND SUR. BACK
(SINGLE)
EXTRA SP
12V 0.1A
G J KF
2
1 3 7 C5 6 B0 A89
E
4
H I
D
* Область вокруг выходных видео-/аудиогнезд
обозначена белым цветом непосредственно на
устройстве, чтобы избежать ошибок при подключении.
(Модель для США)
