ПОДГОТОВКА Подключение воспроизводящих устройств Ru 31
Аппарат оснащен различными входными гнездами, в том числе входными гнездами HDMI,
и позволяет подключать различные виды воспроизводящих устройств. Сведения о том, как
подключить устройство iPod или запоминающее устройство USB, см. на последующих страницах.
• Подключение устройства iPod (c. 64)
• Подключение запоминающего устройства USB (c. 68)
Подключение видеоустройств
(таких как BD/DVD-проигрыватели)
Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели,
телевизионные абонентские приставки и игровые консоли. Выберите один из следующих
способов подключения в зависимости от набора выходных видео/аудиогнезд видеоустройства.
Если на видеоустройстве есть выходное гнездо HDMI, рекомендуем использовать
подключение HDMI.
Если вы подключили к аппарату телевизор не с помощью кабеля HDMI, вы не сможете выводить сигнал на
телевизор по интерфейсу HDMI.
Дальнейшее описание предполагает, что вы не изменяли параметры “Назначение входа” (c. 111) в меню
“Настройка . При необходимости гнезда COMPONENT VIDEO (A , B , C , D ), COAXIAL (a, b, f) и OPTICAL
(c, d, e) можно назначить другому источнику входного сигнала.
Если установить несколько аудиоподключений для одного источника входного сигнала, аудиосигнал,
воспроизводимый данным аппаратом, будет определяться в соответствии с настройкой “Аудио выбор”
(c. 87) в меню “Опция” .

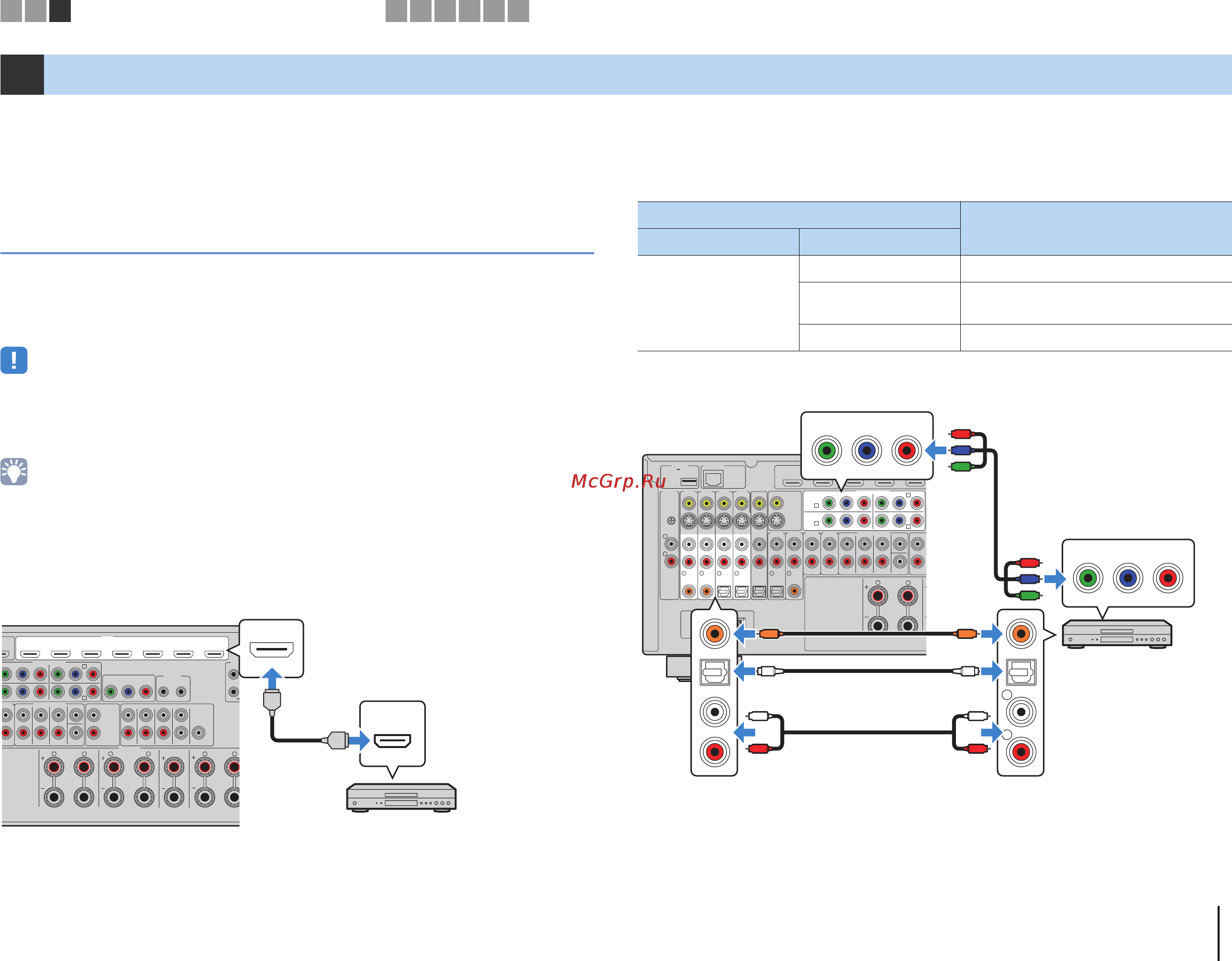

Соединение HDMI
Подключите видеоустройство к аппарату с помощью кабеля HDMI.
Если в качестве источника входного сигнала аппарата при помощи пульта ДУ выбрать AV
1–7, видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться
через аппарат.
Подключение компонентного видео
Подключите видеоустройство к аппарату с помощью компонентного видеокабеля
и аудиокабеля (цифрового коаксиального кабеля, цифрового оптического кабеля или
штекерного стереокабеля). Выберите набор входных гнезд на аппарате в зависимости от
набора выходных аудиогнезд видеоустройства.
Если в качестве источника входного сигнала аппарата при помощи пульта ДУ выбрать AV
1–4, видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться
через аппарат.
3 Подключение воспроизводящих устройств
2
HDMI
(1 BD/DVD)
AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7
TRI
G
O
U
YPB PR
YPB PR
YPB PR
MONITOR OUT/ZONE OUT
IN OUT
AV 3
REMOTE
COMPONENT VIDEO
C
AV 4
D
1
2
A
UDIO 4
MULTI CH INPUT
ZONE OUT
CENTER
SUBWOOFER
ZONE 2FRONT
SURROUND SUR. BACK
SPEAKERS
CENTER FRONTSURROUND BACKSURROUND
R L R RL L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND SUR. BACK
(SINGLE)
12V
HDMI
HDMI
HDMI
Аппарат (вид сзади)
Выход HDMI
Видеоустройство
Гнезда HDMI (AV 1–7)
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео Аудио
Компонентный
видеосигнал
Цифровой оптический AV 1–2 (COMPONENT VIDEO + OPTICAL)
Цифровой
коаксиальный
AV 3–4 (COMPONENT VIDEO + COAXIAL)
Аналоговый (стерео) AV 1–4 (COMPONENT VIDEO + AUDIO)
NETWORKDC OUT
5V
0.5A
( 3
NET
)
MONITOR OUT/
ZONE OUT
HDMI OUT
ARC
12
(1 BD/DVD)
AV 1 AV 2 AV 3
YPB PR YPB PR
AV 1
AV 3
COMPONENT VIDEO
A
AV 2
B
C
AV 4
D
AV OUT
R
L
AV 3 AV 4AV 2AV 1
(1 BD/DVD)
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
PHONO
GND
FM
75Ω
ANTENNA
HD Radio
OPTICAL
AUDI O 4
MULTI CH INPUT
ZON
E
AUDI O 3AUDI O 2AUDI O 1
(2 TV)
CENTER
SUBWOOFER
ZONE 2FRONT
SURROUND SUR. BACK
SURROUND
R
5
COAXIAL
6
L
AM
(4 RADIO)
YP
B
P
R
YP
B
P
R
R
L
COAXIAL
OPTICAL
CC
L
R
L
R
OO
P
R
P
B
Y
P
R
P
B
Y
Аппарат (вид сзади)
Гнезда AV 1–4
(COMPONENT VIDEO)
Видеовыход
(компонентный
видеосигнал)
Видеоустройство
Аудиовход (какой-либо из цифровых
коаксиальных, цифровых оптических,
аналоговых стереокабелей)
Любое из гнезд
AV 1–2 (COAXIAL),
AV 3–4 (OPTICAL),
AV 1–4 (AUDIO)
1 2 3
