ПОДГОТОВКА Подключение колонок Ru 22

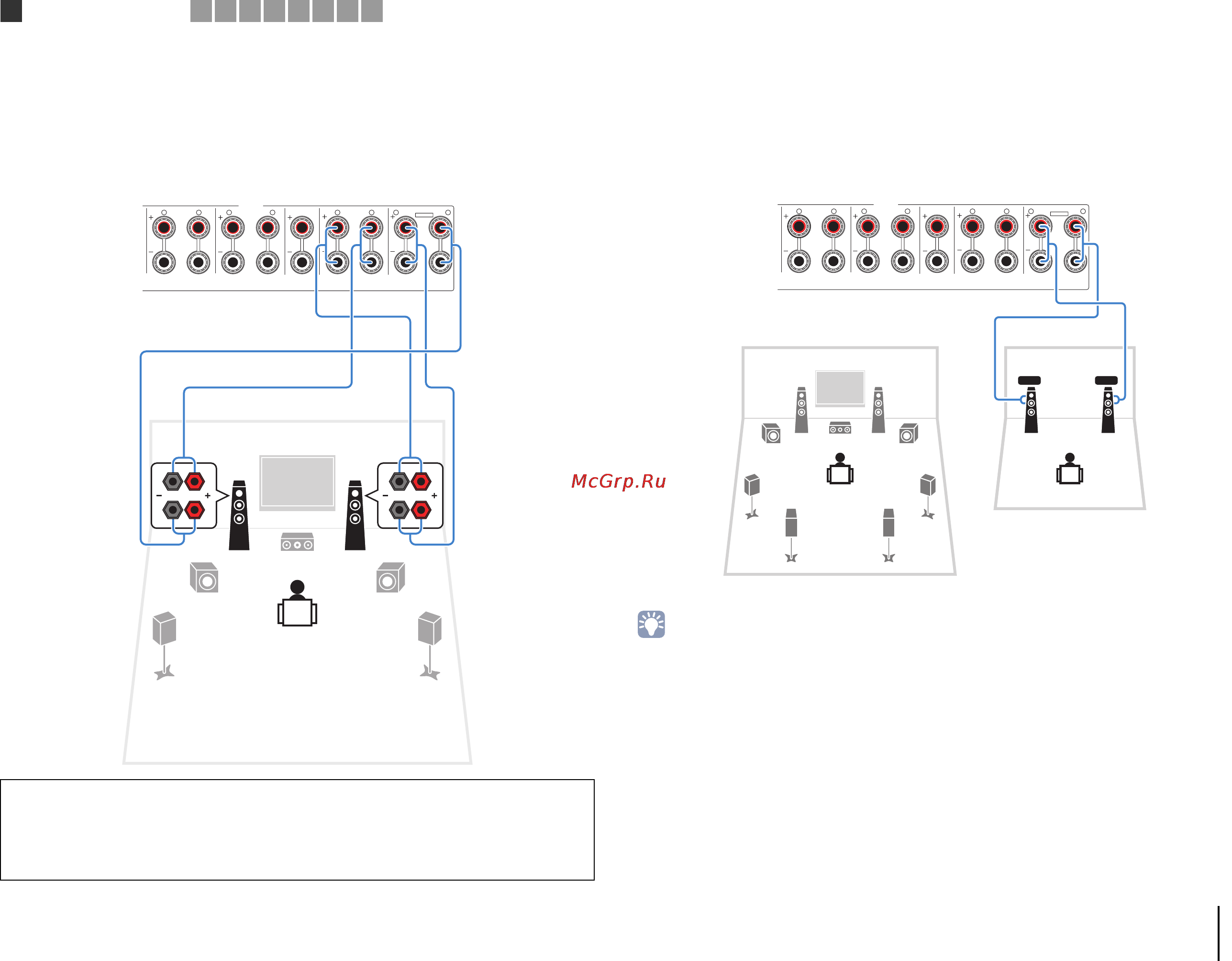

Подключение фронтальных колонок, поддерживающих
соединения с двухканальным усилением
Если используются фронтальные колонки, поддерживающие подключения с двухканальным
усилением, подключите эти колонки к разъемам FRONT и разъемам EXTRA SP.
Для активации функции двухканального усиления после подключения кабеля питания
настройте параметр “Назн. мощн. ус.” (c. 100) в меню “Настройка”
.
Подключение Zone2 колонок
При использовании колонок Zone2 подключите их к разъемам EXTRA SP.
Чтобы использовать разъемы EXTRA SP для колонок Zone2, после подключения
кабеля питания аппарата к розетке настройте параметр “Назн. мощн. ус.” (c. 100)
в меню “Настройка”
.
Колонки Zone2 также можно подключить с помощью внешнего усилителя (c. 79).
Предупреждение
Перед выполнением соединений двухканального усиления извлеките кронштейны или кабели,
соединяющие низкочастотный и высокочастотный динамики. Подробнее смотрите инструкцию
по эксплуатации колонок. Если не используются соединения с двухканальным усилением,
перед подключением кабелей колонок убедитесь, что перемычки или кабели подключены.
SPEAKERS
CENTER FRONTSURROUND BACKSURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R L R R RL L L
SINGLE
EXTRA SP
12
3
9
45
9
Аппарат (вид сзади)
SPEAKERS
CENTER FRONTSURROUND BACKSURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R L R R RL L L
SINGLE
EXTRA SP
FL FR
12
3
45
76
99
Аппарат (вид сзади)
Основная зона
Zone2
1
