ПОДГОТОВКА ➤ Подключение FM/AM-антенн Ru 34

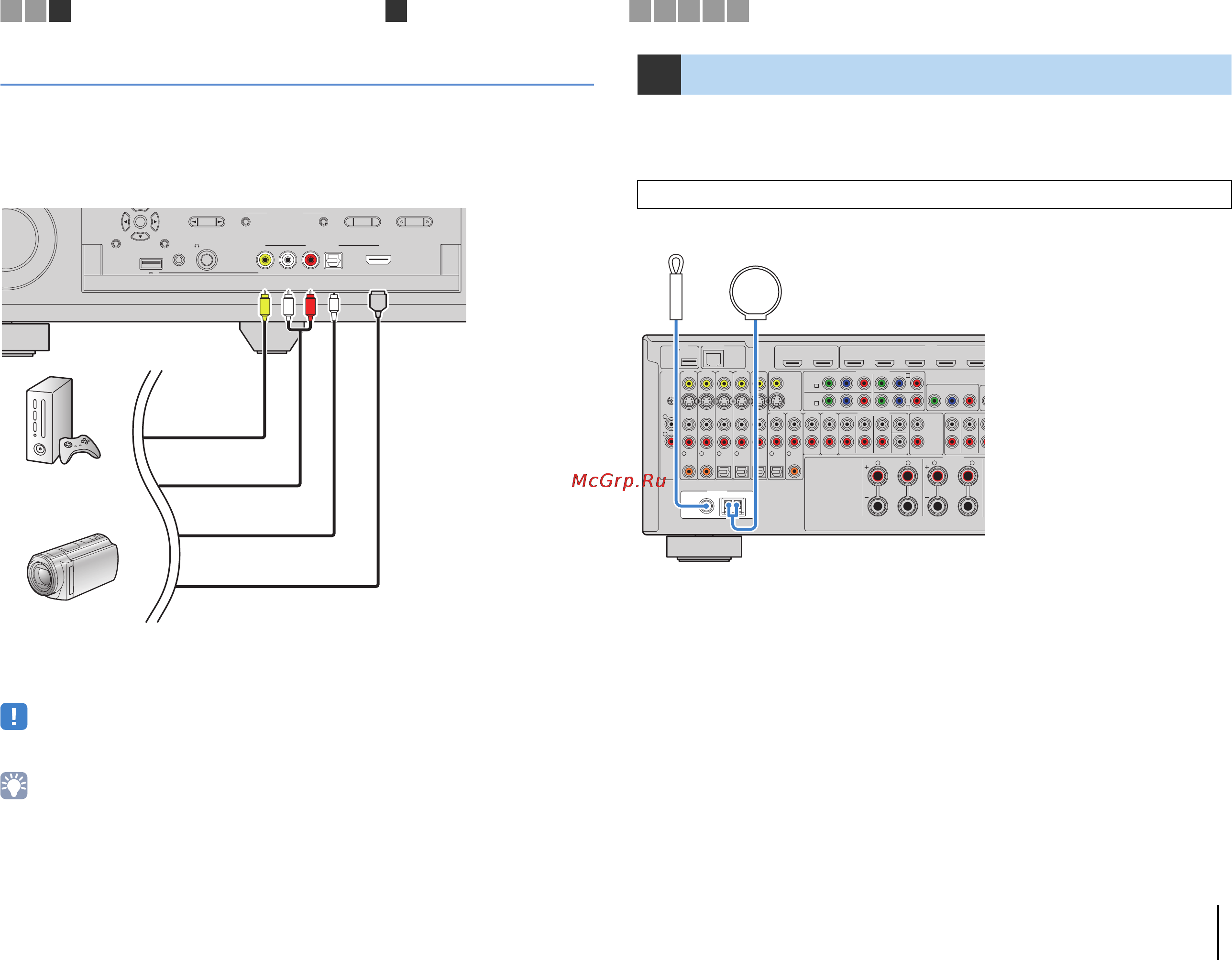

Подключение к гнездам на передней панели
Гнездо VIDEO AUX можно использовать для временного подключения к аппарату
таких устройств, как игровые консоли и видеокамеры.
Перед подключением устройства к аппарату убедитесь, что устройство
остановлено, и уменьшите громкость на аппарате.
Если в качестве источника входного сигнала аппарата, нажав V-AUX на пульте
ДУ, выбрать “V-AUX”
, видео/аудиосигнал, который воспроизводится на
видеоустройстве, будет выводиться через аппарат.
• Необходимо подготовить кабель, который соответствует выходным гнездам используемого
устройства.
• Если видеоустройства подключены и к гнезду HDMI IN и к гнездам аналоговых
аудио-/видеосигналов, то аппарат выводит входящий видео-/аудиосигнал через гнездо HDMI IN.
• При выборе “USB” в качестве источника входного сигнала видеосигналы, входящие в гнездо
VIDEO AUX (VIDEO), выводятся из гнезд HDMI OUT и MONITOR OUT (VIDEO).
Подключите прилагаемые FM/AM-антенны к аппарату.
Закрепите крайнюю часть FM-антенны на стене, а AM-антенну разместите на
плоской поверхности.
DISPLAYRETURN
USB
MULTI ZONE
VIDEO AUX
ZONE 2
ZONE CONTROL
YPAO MIC
PHONES
SILENT CINEMA
VIDEO
PROGRAM
HDMI IN
R
OPTICAL
L AUDIO
FM AM
TUNING
ENTER
5V 2.1A
V RL
HDMI
O
Игровая
приставка
Видеокамера
Аппарат (вид спереди)
4 Подключение FM/AM-антенн
• Поставляемые антенны и размещение разъемов антенн зависит от региона покупки.
NETWORKDC OUT
5V
0.5A
( 3
NET
)
MONITOR OUT/
ZONE OUT
HDMI OUT
ARC
12
HDMI
(1 BD/DVD)
AV 1 AV 2 AV 3 AV 4 AV 5
YPB PR
YPB PR
YPB PR
MONITOR OUT/ZONE OUT
AV 1
AV 3
COMPONENT VIDEO
A
AV 2
B
C
AV 4
D
AV OUT
R
L
AV 3 AV 4AV 2AV 1
(1 BD/DVD)
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
PHONO
GND
FM
75Ω
ANTENNA
HD Radio
OPTICAL
AUDI O 4
MULTI CH INPUT
ZONE OUT
AUDI O 3AUDI O 2AUDI O 1
(2 TV)
CENTER
SUBWOOFER
ZONE 2FRONT
SURROUND SUR. BACK
SPEAKERS
SURROUND BACKSURROUND
R
5
COAXIAL
6
L R L
SINGLE
AM
(4 RADIO)
PRE OUT
FRONT
SURROUND SU
R
(S
I
FM-антенна
АМ-антенна
Аппарат (вид сзади)
1 2 3
Подключение воспроизводящих устройств
4
Подключение FM/AM-антенны
5 6 7 8 9
