ПОДГОТОВКА ➤ Подключение колонок Ru 23
■ Подключение внешнего усилителя мощности
При подключении внешнего усилителя мощности (предварительного усилителя)
для усиления выходного сигнала колонок подключите входные разъемы
усилителя мощности к гнездам PRE OUT аппарата. Через гнезда PRE OUT будут
выводиться сигналы с таким же числом каналов, что и через соответствующие
разъемы SPEAKERS.
1 Гнезда FRONT
Вывод звука фронтальных каналов.
2 Гнезда SURROUND
Вывод звука каналов окружающего звучания.
3 Гнезда SUR. BACK
Вывод звука тыловых каналов окружающего звучания. При использовании только одной
тыловой колонки окружающего звучания подключите внешний усилитель к гнезду
SINGLE (слева).
4 Гнездо CENTER
Вывод звука центральных каналов.
(Пример)

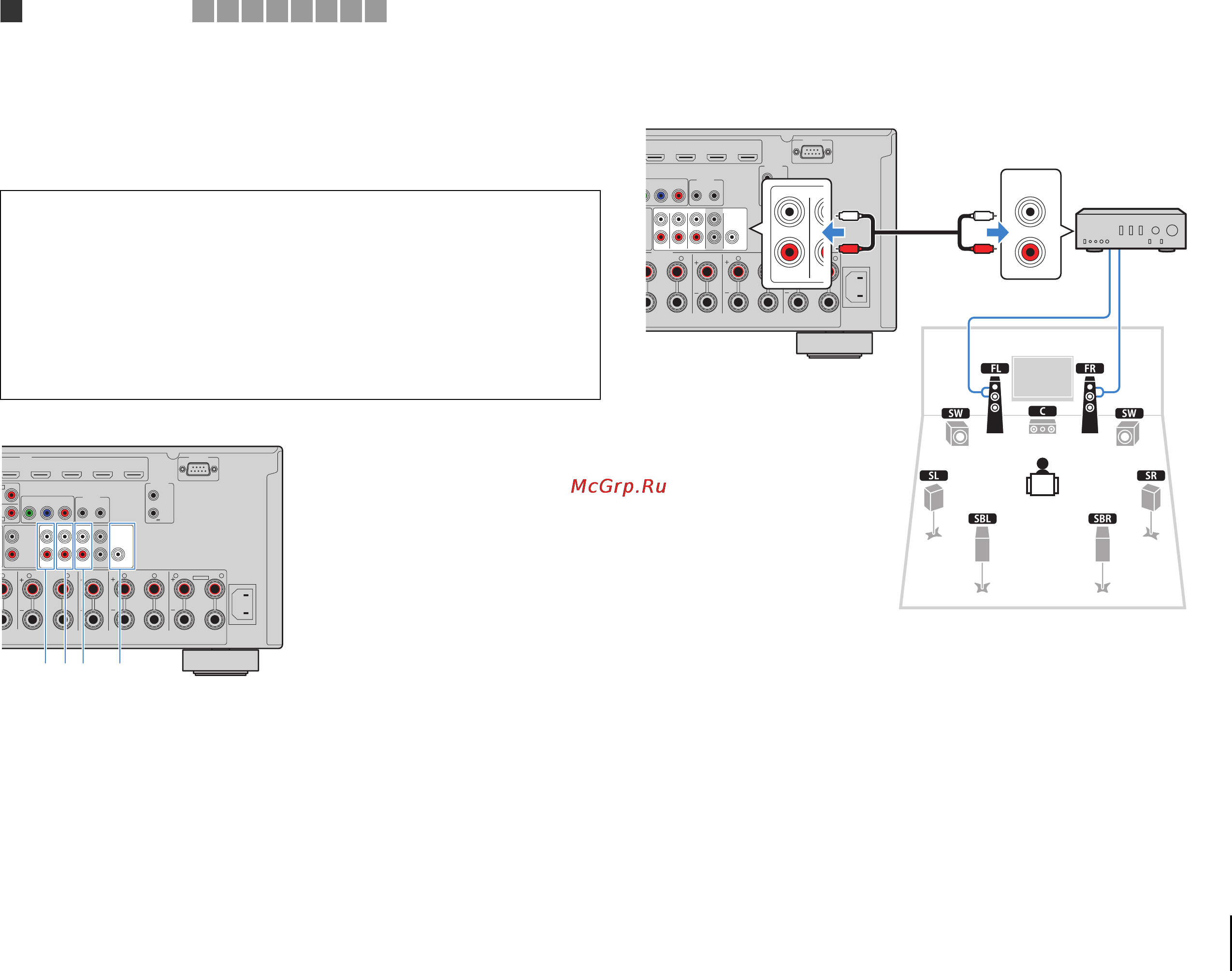

Подключение фронтальных колонок через внешний усилитель мощности
Сведения о внешних усилителях мощности
Рекомендуется использовать усилители мощности, удовлетворяющие
следующим критериям.
• С несбалансированными входами
• С обходом регулирования громкости (или без цепи регулирования громкости)
• Выходная мощность: около 100 Вт (от 6 до 8 Ω)
Предупреждение
• Во избежание появления громких шумов или искаженных звуков перед подключением
выполните следующие действия.
– Перед подключением колонок извлеките из розетки силовой кабель переменного тока
аппарата и выключите внешний усилитель мощности.
– При использовании гнезд PRE OUT не подключайте колонки к соответствующим разъемам
SPEAKERS.
– При использовании предварительного усилителя, не оснащенного обходом регулирования
громкости, установите достаточный уровень громкости на предварительном усилителе
и зафиксируйте его. в этом случае не подключайте к предварительному усилителю другие
приборы (кроме данного аппарата).
HDMI
3 AV 4 AV 5 AV 6 AV 7
TRIGGER
OUT
1
2
RS-232C
YPB PR
PR
MONITOR OUT/ZONE OUT
IN OUT
REMOTE
C
D
AC IN
1
2
ZONE OUT
ZONE 2
SPEAKERS
CENTER FRONTSURROUND BACK
BI–AMP
ZONE 2/F.PRESENCE/
L
R R RL L L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND SUR. BACK
(SINGLE)
EXTRA SP
12V 0.1A
1 234
Аппарат (вид сзади)
4 AV 5 AV 6 AV 7
TRIGGER
OUT
1
2
RS-232C
PB PR
M
ONITOR OUT/ZONE OUT
IN OUT
REMOTE
AC IN
1
2
SPEAKERS
CENTER FRONTSURROUND BACK
BI–AMP
ZONE 2/F.PRESENCE/
R RL L L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND SUR. BACK
(SINGLE)
EXTRA SP
12V 0.1A
MAIN IN
PR
SU
R
FRONT
L
R
L
R
Аппарат (вид сзади)
Гнезда PRE OUT (FRONT)
Основное входное гнездо
Усилитель
с обходом
регулирования
громкости
(например, A-S2000)
1
Подключение колонок
