ПОДГОТОВКА ➤ Подключение колонок Ru 17
■ Подключение колонок
Подключите колонки, размещенные в комнате, к аппарату.
Колонки, которые необходимо подключить
Если используется семь колонок, рекомендуется использовать две из них в качестве
тыловых колонок окружающего звучания (*1) или фронтальных колонок присутствия (*2).
• К аппарату также можно подключить до 2 сабвуферов (со встроенным усилителем).
• Сведения об использовании внешнего усилителя мощности (усилитель Hi-Fi и т. д.)
для усовершенствования качества звучания см. в разделе “Подключение внешнего
усилителя мощности” (c. 23).
Кабели, необходимые для подключения (продаются отдельно)
Кабели колонок (по числу колонок)
Штекерный аудиокабель (два для подключения двух сабвуферов).

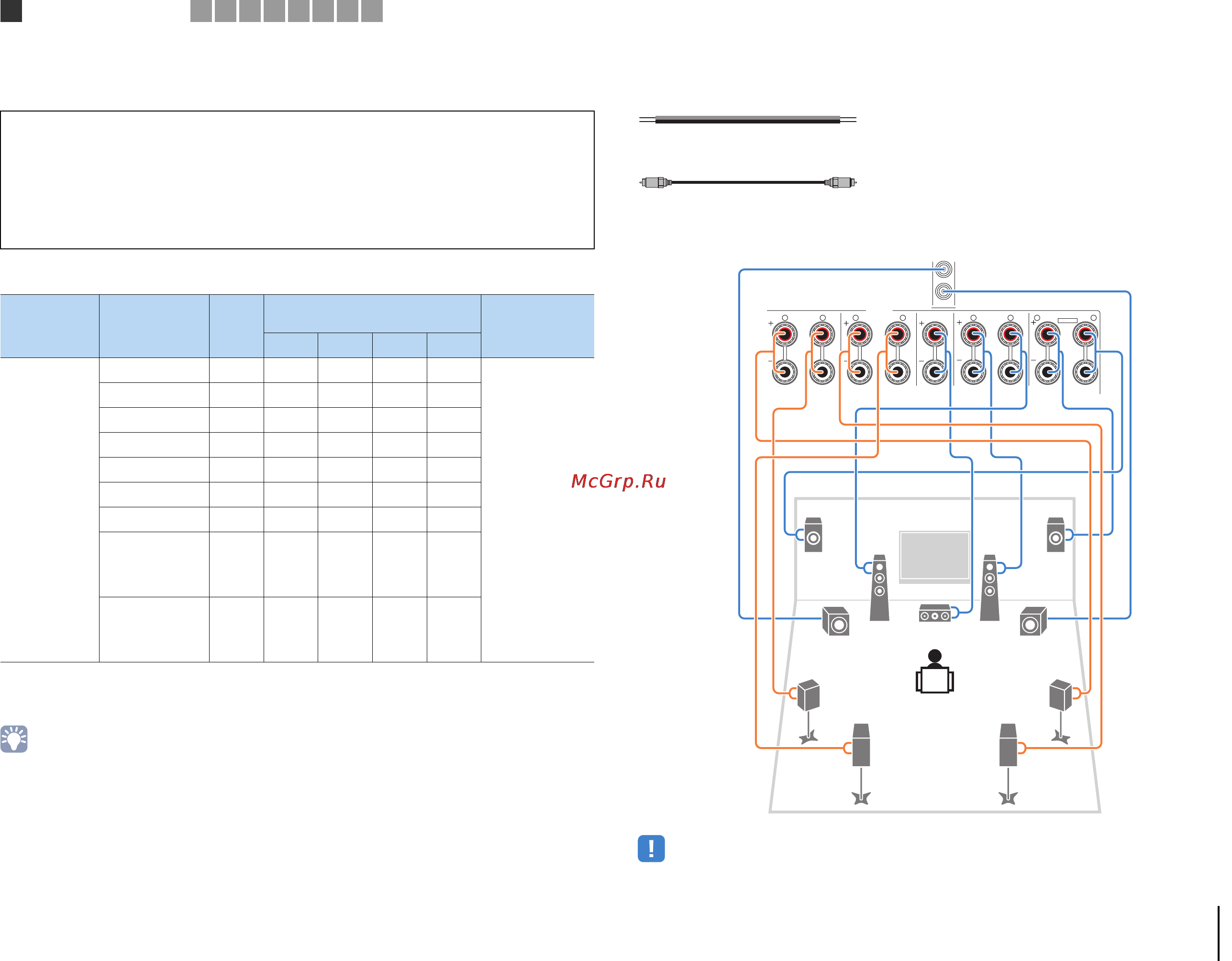

Диаграмма подключения
Подключите колонки к аппарату в соответствии со следующей диаграммой.
• Если используется только одна тыловая колонка окружающего звучания, подключите ее к гнезду
SINGLE (слева).
Предупреждение
• Перед подключением колонок извлеките из настенной розетки переменного тока силовой
кабель аппарата и выключите сабвуфер.
• Убедитесь, что жилы кабеля колонки не соприкасаются между собой и не контактируют
с металлическими деталями аппарата. Это может привести к повреждению аппарата или
колонок. в случае короткого замыкания цепи кабеля колонки при включении аппарата на
дисплее передней панели появится сообщение “Check SP Wires”
.
Комната Тип колонок Сокр.
Система колонок
(число каналов)
Назн. мощн. ус.
(c. 100)
7+2 7 5 2
Основная зона
Фронт левый 1 ●●●●
Basic
(по умолчанию)
Фронт правый 2 ●●●●
Центр 3 ●●●
Тыл левый 4 ●●●
Тыл правый 5 ●●●
Центр. тыл. лев. 6 ● c*1
Центр. тыл. прав. 7 ● c*1
Фронтальная
колонка
присутствия
(левая)
E ● c*2
Фронтальная
колонка
присутствия
(правая)
R ● c*2
–
+
–
+
1
2
ULTI CH INPUT
ZONE OUT
CENTER
SUBWOOFER
ZONE 2
ROUND SUR. BACK
SPEAKERS
CENTER FRONTSURROUND BACKSURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R L R R RL L L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND SUR. BACK
(SINGLE)
EXTRA SP
1
67
2
3
45
9
9
QW
Аппарат (вид сзади)
1
Подключение колонок
2 3 4 5 6 7 8 9
