ПОДГОТОВКА Подключение колонок Ru 18

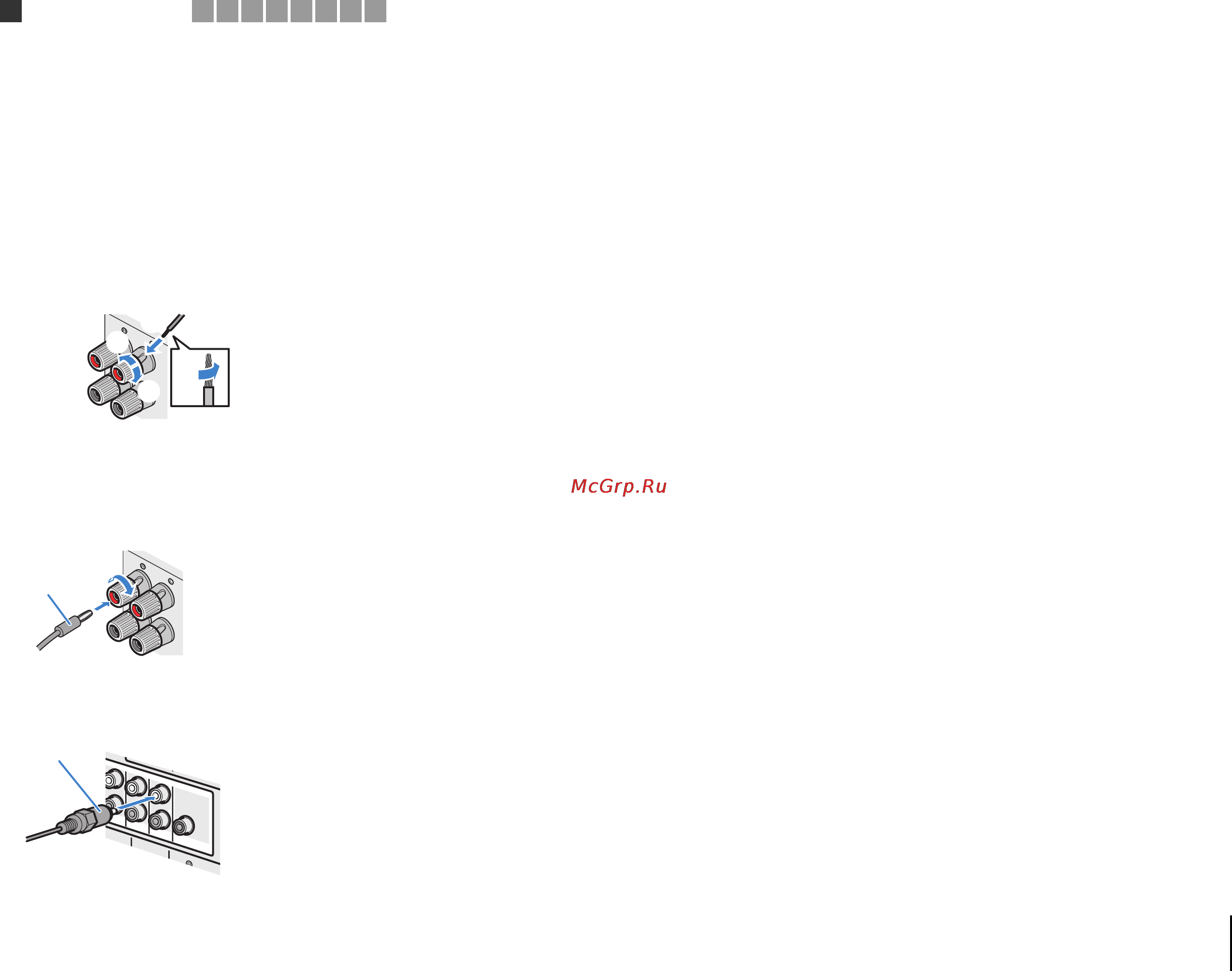

Подключение кабелей колонок
Кабели колонок состоят из двух проводников. Один подключается
к отрицательному (-) разъему аппарата и колонки, а другой – к положительному (+).
Если провода имеют разный цвет, чтобы их нельзя было перепутать, подключите
черный провод к отрицательному разъему, а другой провод — к положительному.
a Снимите приблизительно 10 мм изоляции на концах кабеля колонки и надежно
скрутите оголенные части проводов.
b Открутите разъем на колонке.
c Вставьте оголенные провода кабеля колонки в щель на боковой стороне разъема
(правой верхней или левой нижней).
d Затяните разъем.
Использование вилки штекерного типа
(Только в моделях для США, Канады, Китая, Австралии и в общих моделях)
a Затяните разъем на колонке.
b Вставьте вилку штекерного типа в торец разъема.
Подключение к сабвуферу (со встроенным усилителем)
Для подключения сабвуфера используйте штекерный аудиокабель.
