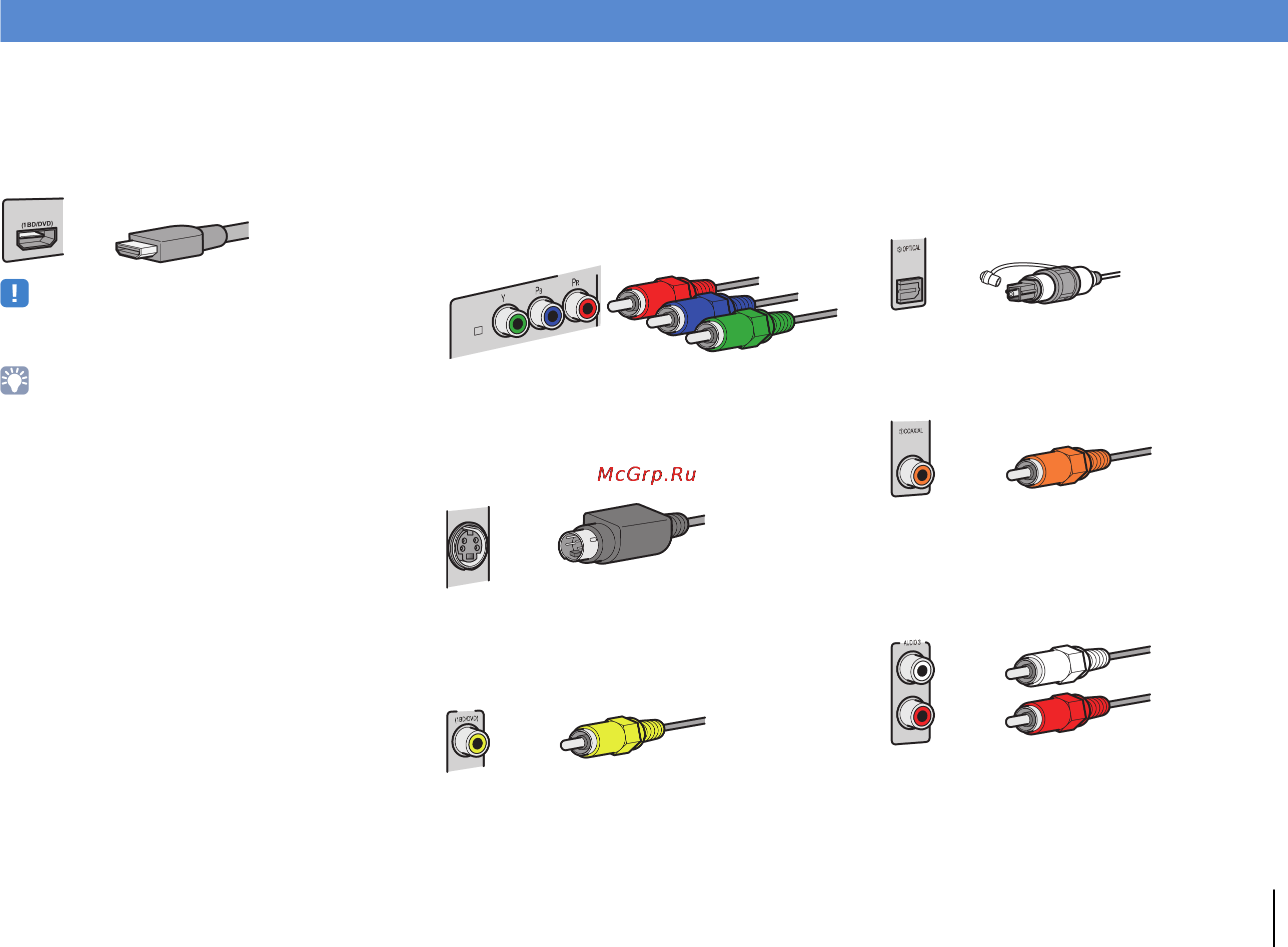

ПОДГОТОВКА ➤ Входные и выходные гнезда и кабели Ru 24
■ Видео/аудиогнезда
❑ Гнезда HDMI
Цифровое видео и цифровой звук передаются по
одному кабелю. Используйте кабель HDMI.
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
Рекомендуется использовать кабель длиной до 5,0 м,
чтобы избежать ухудшения качества сигнала.
• Гнезда HDMI поддерживают функции управления HDMI,
Audio Return Channel (ARC) и передачи видео в формате 3D и 4K.
• Используйте высокоскоростные кабели HDMI
и наслаждайтесь видео в формате 3D и 4K.
■ Видеогнезда
❑ Гнезда COMPONENT VIDEO
Передача видеосигналов с разделением на три
компонента: яркость (Y), насыщенность синего
цвета (P
B) и насыщенность красного цвета (PR).
Используйте компонентный видеокабель с тремя
штекерами.
❑ Гнездо S VIDEO
Используется для передачи сигналов S-video,
включающих компоненты яркости (Y) и цветности
(C). Используйте кабель S-видео.
❑ Гнезда VIDEO
Используются для передачи аналогового
видеосигнала. Используйте штекерный видеокабель.
■ Аудиогнезда
❑ Гнезда OPTICAL
Используются для передачи цифрового
видеосигнала. Используйте цифровой оптический
кабель. Перед использованием кабеля снимите
защиту конца (если имеется).
❑ Гнезда COAXIAL
Используются для передачи цифрового видеосигнала.
Используйте цифровой коаксиальный кабель.
❑ Гнезда AUDIO
Используются для передачи аналогового
стереофонического аудиосигнала. Используйте
штекерный стереокабель.
Входные и выходные гнезда и кабели
AV 1
Кабель HDMI
COMPONEN
AV 1
A
Компонентный видеокабель
Кабель S-видео
AV 1
Штекерный видеокабель
Цифровой оптический кабель
Цифровой коаксиальный кабель
Стереофонический штекерный кабель
