ПОДГОТОВКА ➤ Подключение других устройств Ru 36

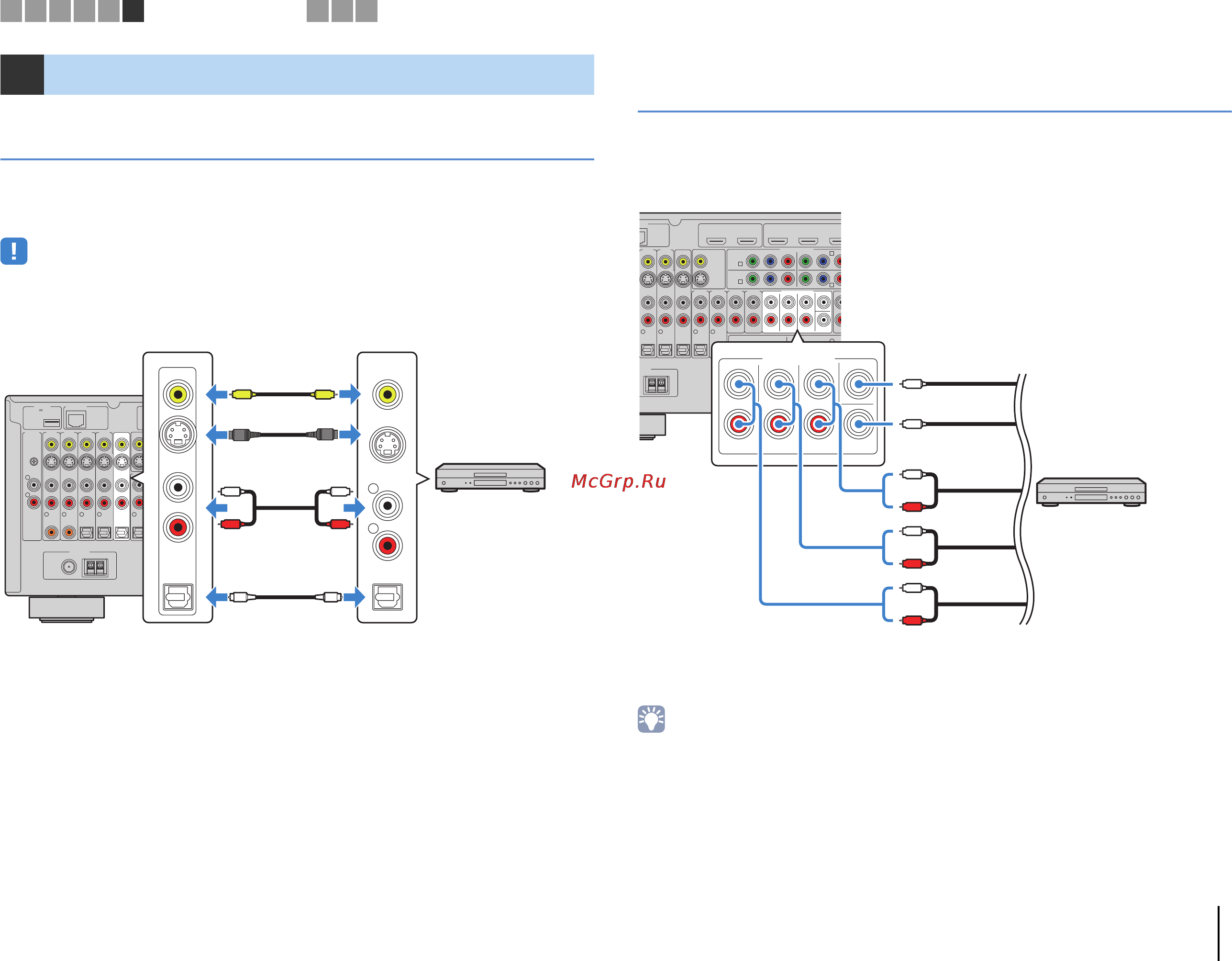

Подключение записывающих устройств
Для подключения записывающих видео- и аудиоустройств используются гнезда
AV OUT. Через эти гнезда выводится видео/аудиосигнал, выбранный в качестве
источника входящего сигнала.
• Гнезда AV OUT не могут выводить видео- и аудиосигналы, поступающие через гнезда HDMI или
COMPONENT VIDEO.
• Используйте гнезда AV OUT только для подключения записывающих устройств.
Подключение устройства, поддерживающего
аналоговый многоканальный вывод
Устройства, поддерживающие аналоговый многоканальный вывод, например,
DVD-проигрыватель и SACD-проигрыватель, можно подключить к гнездам MULTI
CH INPUT.
Если в качестве источника входного сигнала аппарата, нажав MULTI на
пульте ДУ, выбрать “MULTI CH”
, аудиосигнал, который воспроизводится на
видеоустройстве, будет выводиться через аппарат.
• С помощью пункта “Видеовыход” (c. 90) в меню “Вход” можно выбрать отображение
источника видеосигнала, если выбран параметр “MULTI CH”
. При подключении видеоустройства
(например, DVD-проигрывателя) к гнездам MULTI CH INPUT для подключения видеосигнала
используйте входное гнездо, указанное в “Видеовыход”
.
• Поскольку данный аппарат не осуществляет перенаправление сигналов, подаваемых через
гнезда MULTI CH INPUT с целью компенсации в случае отсутствующих колонок, задайте
соответствующие настройки на внешнем устройстве (например, DVD-проигрывателе)
в соответствии с конфигурацией колонок.
• В случае выбора опции “MULTI CH” в качестве источника входного сигнала выбор режима звука
и регулировка тональности будут недоступны.
6 Подключение других устройств
