БЕЗОПАСНОСТЬ
Предупредительные таблички и их расположение
Предупреждающая табличка
гусеницы/Сиденья

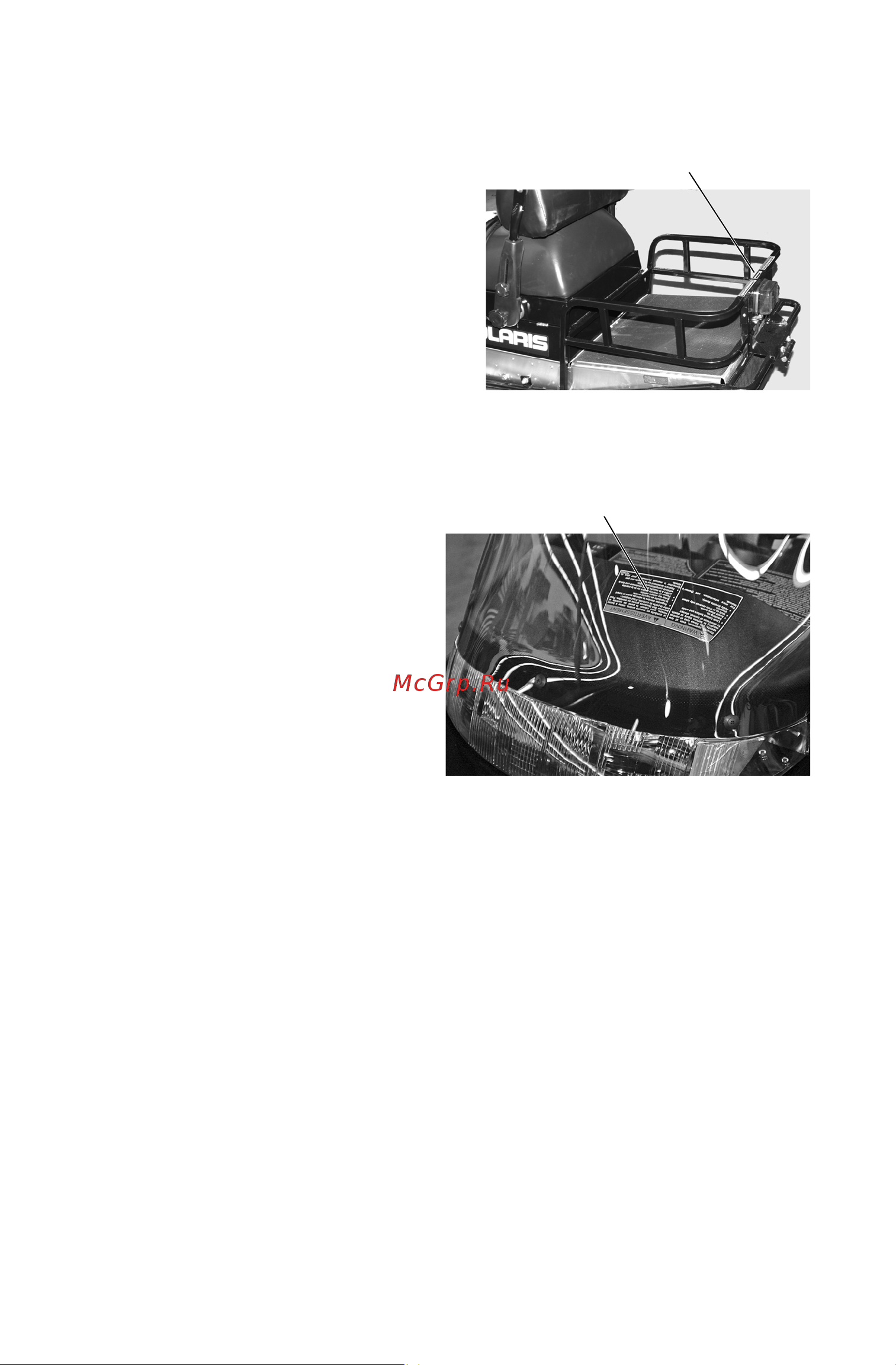

Табличка расположена на задней
части рамы и содержит следующий
текст:
ВНИМАНИЕ
Не стойте близко к гусенице. Не
сидите на спинке сиденья. Касание
гусеницы или падение со спинки
может привести к серьезным трав-
мам или смерти.
Предупреждающая табличка реверса
Об этом напоминает табличка,
расположенная над приборной
панелью.
ВНИМАНИЕ
Движение задним ходом даже
на малой скорости опасно и
может стать причиной серьез-
ных травм или гибели. Чтобы
предотвратить потерю управ-
ления:
• Следите за обстановкой
сзади.
• Не делайте резких поворотов.
• Включайте и выключайте реверс только после полной оста-
новки.
• Рукоятку акселератора нажимайте плавно и медленно.
ПРИМЕЧАНИЕ: Более подробную
информацию можно найти в
Руководстве пользователя.
Предупреждающая табличка
гусеницы/Сиденья
Предупреждающая табличка
реверса
