41
ПРОВЕРКА ПЕРЕД ПОЕЗДКОЙ
Проверки перед запуском двигателя
Гидравлические тормоза
Перед запуском двигателя для нормальной эксплуатации всегда
проверяйте следующие элементы.

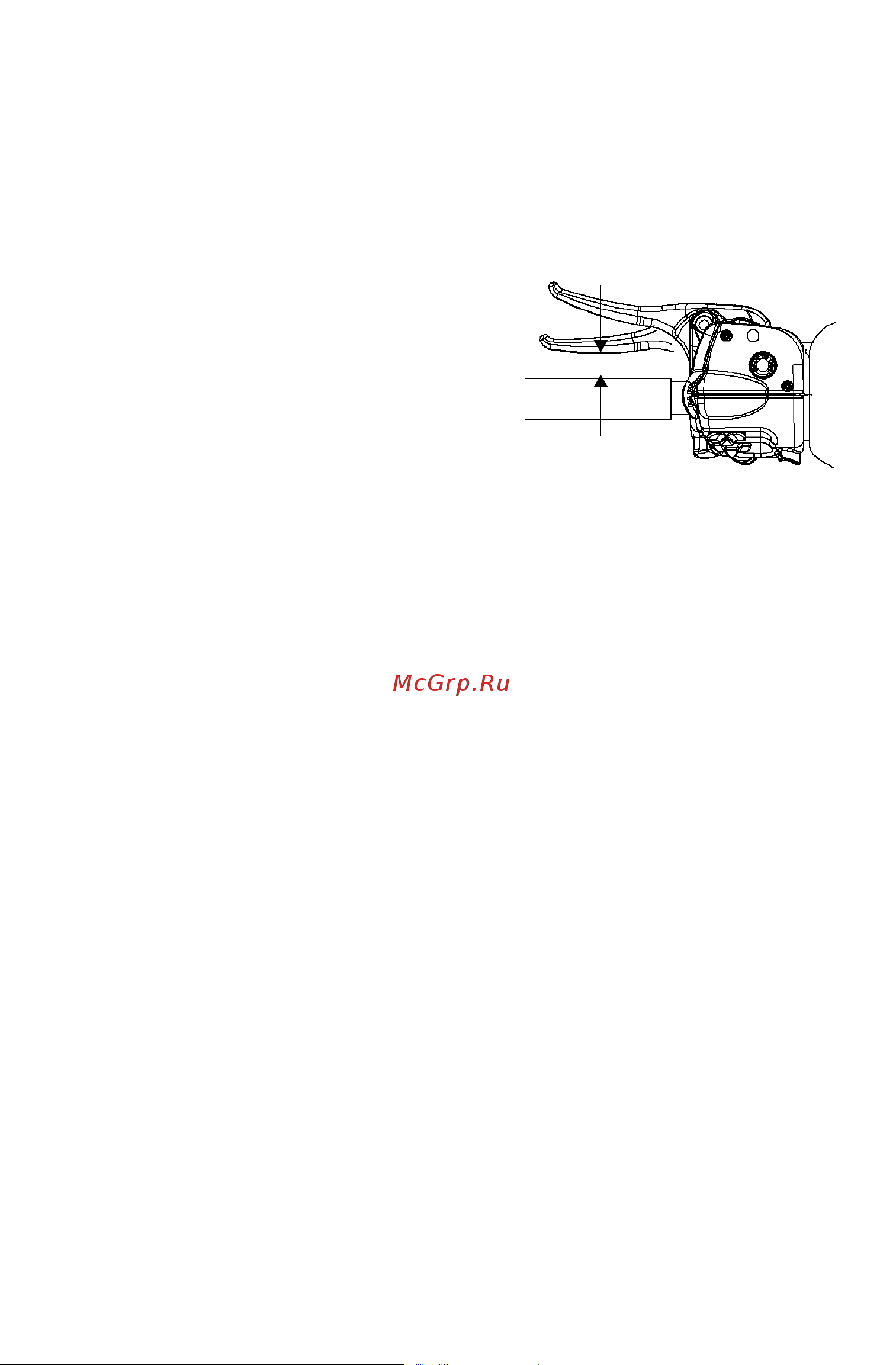

Ход рычага тормоза
Нажмите рычаг тормоза. Рас-
стояние между рукояткой руля и
рычагом должно быть не менее
1,3 см. Меньшее расстояние
указывает на пониженный уро-
вень тормозной жидкости или
наличие воздуха в тормозной
системе. См. стр. 77 или обрати-
тесь к дилеру.
Усилие
на рычаге тормоза
Если при нажатии рычаг тормоза «проваливается», проверьте уро-
вень и состояние тормозной жидкости. Долейте жидкость при
необходимости.
Проверьте наличие воздуха в тормозной системе. См. стр. 77 или
обратитесь к дилеру.
ВНИМАНИЕ! Эксплуатация тормозов с «провалами» может привести к
полной потере тормозного эффекта, серьезным травмам или гибели. При
первых же признаках неисправности или плохой работы тормозной
системы обратитесь к дилеру POLARIS.
1.3 см
