72
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Карбюратор
Обслуживание водоотстойника
Большинство снегоходов Polaris оснащаются патентованными
водоотстойниками, расположенными на дне поплавковой камеры
карбюратора. Водоотстойник, состоящий из патрубка и пробки,
необходимо осушать и проверять на загрязнение не реже, чем через
каждые 1600 км пробега.
ВНИМАНИЕ! При очистке водоотстойника возможно разбрызгивание
топлива. Производите очистку в хорошо проветриваемом помещении,
вдали от источников открытого огня, искр, обогревательных приборов, неи-
справных осветительных устройств, зажженных сигарет и пр., см. стр. 50.
Очистка пробки
1. Закройте топливный кран.
2. Используйте емкость или ветошь для
сбора загрязненного бензина.
3. Снимите хомут со сливной пробки,
извлеките пробку из трубки водоот-
стойника.
4. Сотрите грязь с пробки, установите
пробку на место. Поставьте и затя-
ните хомут. Аналогично очистите
остальные водоотстойники.

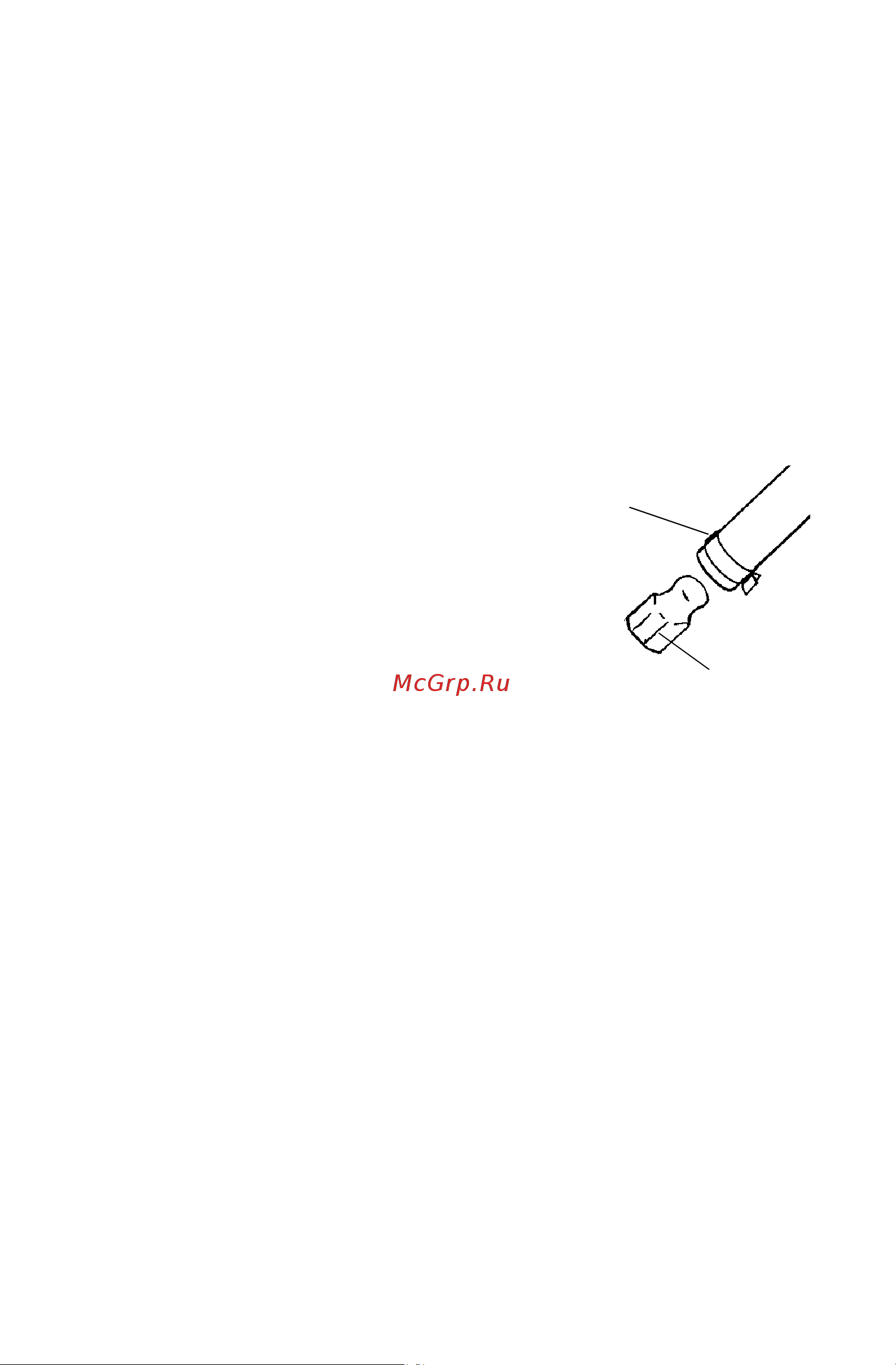

Хомут
Сливная
пробка
