84
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор

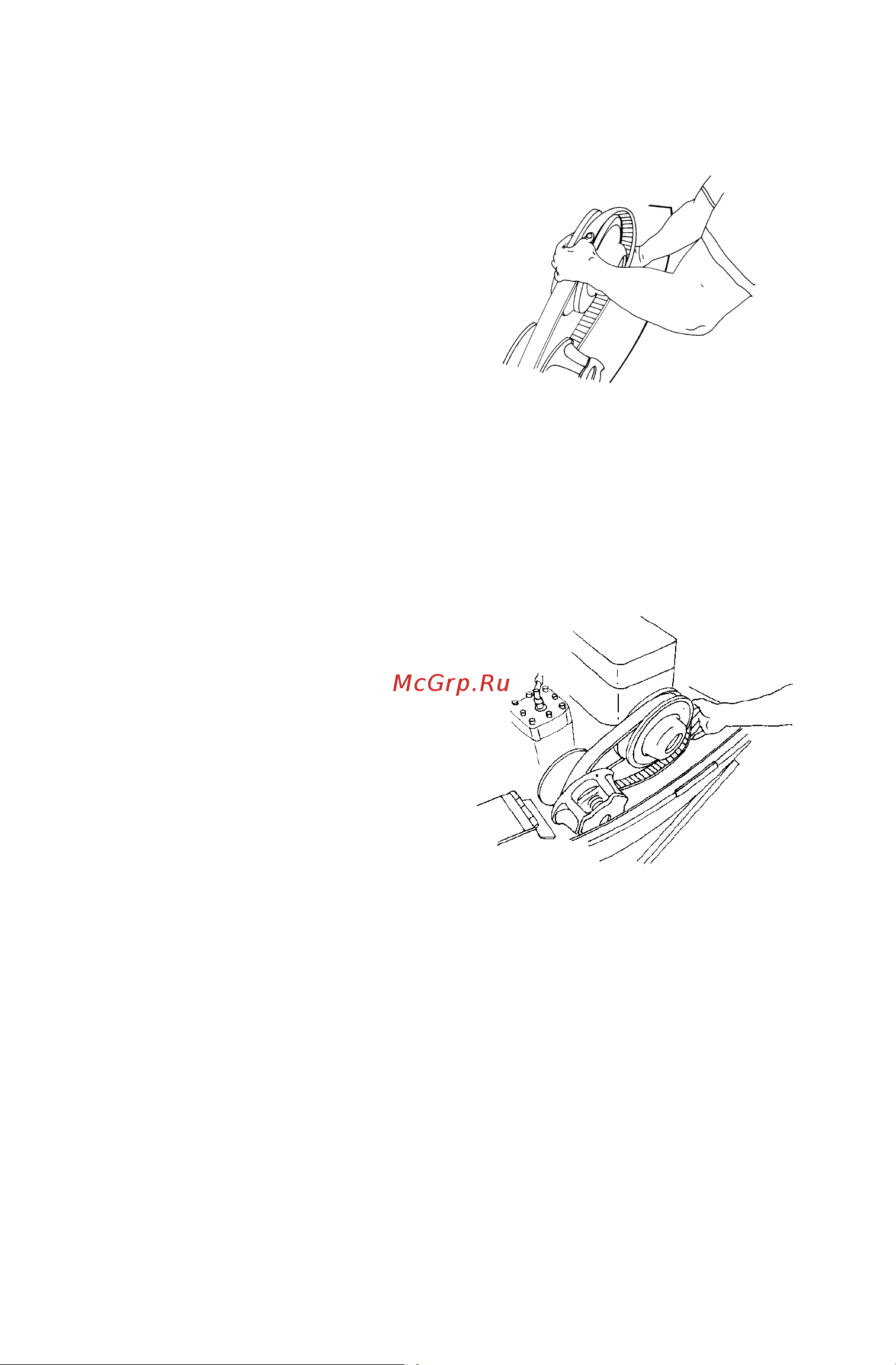

Установка приводного ремня
1. Наденьте ремень на ведущий
шкив и натяните его. Повора-
чивайте против часовой
стрелки ключ для разведения
фланцев ведомого шкива, при
этом ремень должен нахо-
диться на верхней кромке
шкивов. Ремень сам пра-
вильно сядет на ведомый шкив
за время обкатки. После
обкатки проверьте прогиб ремня и при необходимости отрегу-
лируйте.
Подсказка: Для увеличения срока службы ремня, устанавливайте ремень
для работы в том же направлении вращения, расположив идентифика-
ционные номера таким образом, чтобы их можно было прочитать. При
необходимости, разведите шкивы, как было описано в процедуре сня-
тия ремня
2. Выкручивая L-образный ключ,
удерживайте ремень на вер-
хней кромке шкивов.
3. Снимите ключ.
4. Поставьте на место защитный
кожух и зафиксируйте его
запорным штифтом.
5. Закройте и заприте капот, раз-
блокируйте стояночный тор-
моз.
6. Проведите процедуру обкатки приводного ремня. См. стр. 48.
