ПРОВЕРКА ПЕРЕД ПОЕЗДКОЙ
Проверки перед запуском двигателя
Рукоятка стояночного тормоза
На Вашем снегоходе рычаг
стояночного тормоза может
быть расположен замок на
рычагом тормоза. Стояноч-
ный тормоз можно использо-
вать только в том случае, если
снегоход должен оставаться
неподвижным не более 5
минут, например при оста-
новке на наклонной повер-
хности.

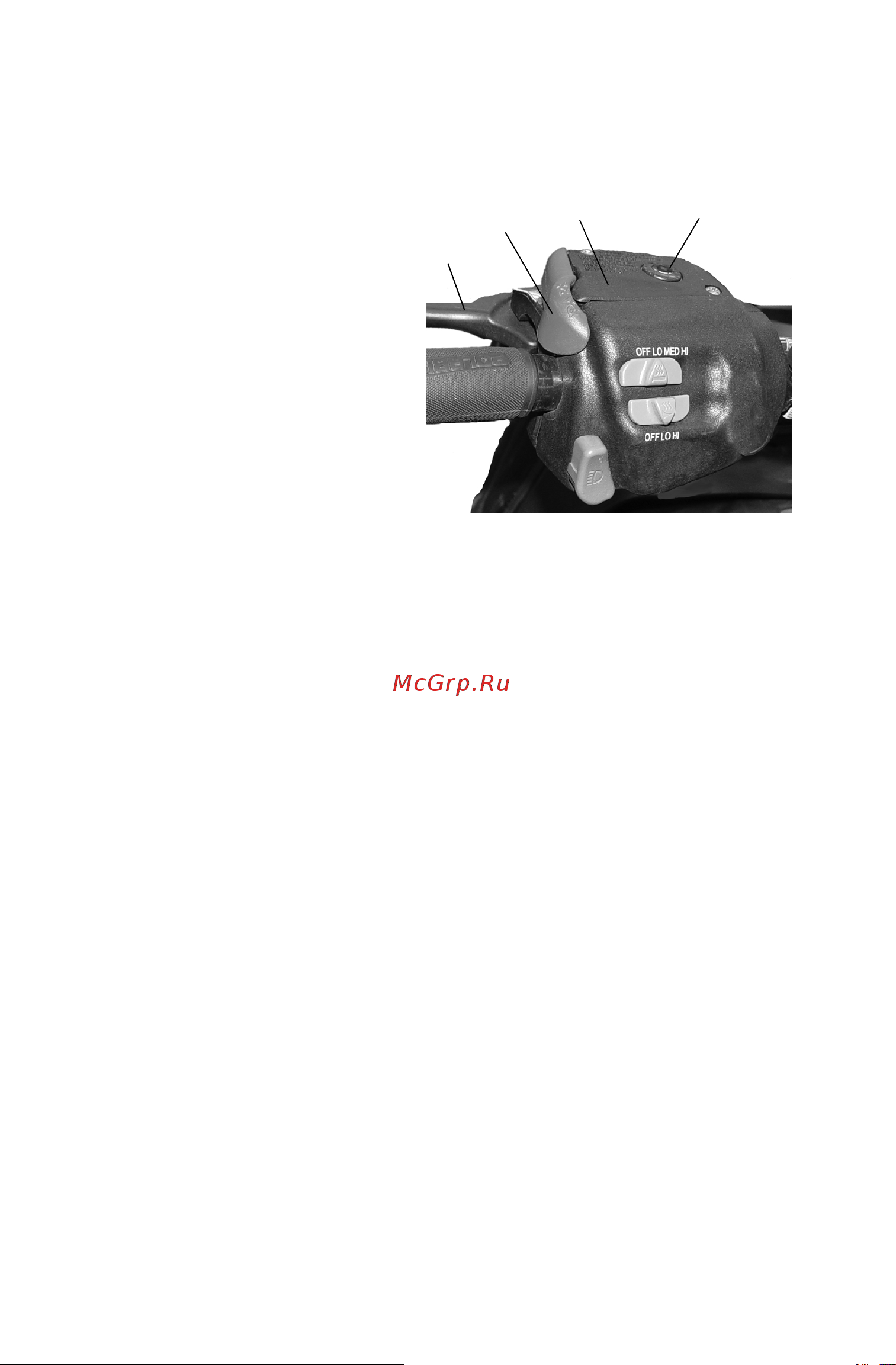

1. Рычаг тормоза
2. Рукоятка стояночного тор-
моза
3. Главный цилиндр/крышка
4. Окно контроля за уровнем тормозной жидкости
Включение стояночного тормоза
Для включения парковочного тормоза, сильно нажмите рычаг тор-
моза и сдвиньте рукоятку парковочного тормоза вперед. Отпуская
рычаг тормоза, удержите рукоятку парковочного тормоза.
ПРИМ.: Когда рычаг тормоза полностью нажат, фиксатор легко встает на
место. Во избежание поломки не прикладывайте чрезмерных уси-
лий к фиксатору.
При работающем двигателе и включенном стояночном тормозе на
приборной доске светится контрольная лампа стояночного тормоза.
Эта же контрольная лампа загорается при использовании рабочего
тормоза. Если контрольная лампа не светится при работе тормозов,
обратитесь к дилеру в целях ее проверки и устранения неисправно-
сти.
Выключение парковочного тормоза
Для выключения парковочного тормоза, сильно
нажмите на рычаг
тормоза. Рукоятка парковочного тормоза самостоятельно высвобо-
дится.
ВНИМАНИЕ! Если рычаг тормоза полностью или частично блокирован во
время движения, это может привести к перегреву и выходу из строя тор-
мозной системы. Может произойти возгорание, что приведет к серьезным
травмам или смерти. Всегда проверяйте положение фиксатора перед нача-
лом поездки.
1
2
3
4
