БЕЗОПАСНОСТЬ
Безопасность водителя

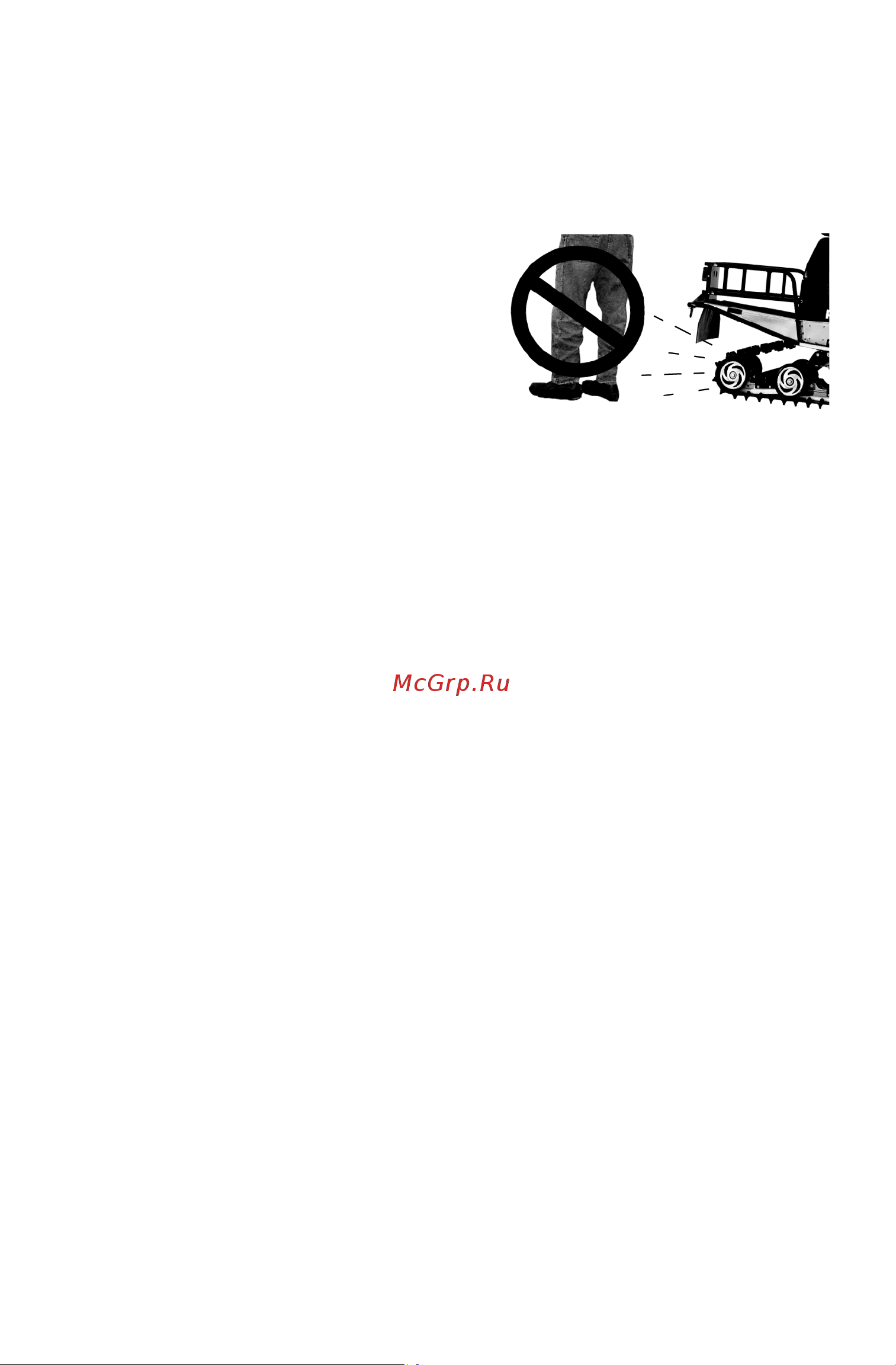

Правила обращения с гусеницей
Движителем Вашего снегохода является гусеница, которую необхо-
димо периодически осматривать для нормальной эксплуатации.
ВНИМАНИЕ! Если рука, нога или оде-
жда попадет в гусеницу, то это может
привести к серьезным травмам. Будьте
внимательны при движении и сидите
так, чтобы не касаться гусеницы. Не под-
нимайте снегоход и не стойте позади
него при прогреве гусеницы. Ослабле-
ние гусеницы и летящий из под неё
мусор могут привести к серьезной
травме или смерти. Рекомендуем произ-
водить обслуживание и регулировку гусеницы в техническом центре
дилера.
Не касайтесь движущихся частей
Не выполняйте регулировки при работающем двигателе. Выклю-
чите зажигание, поднимите капот, произведите регулировку, после
чего установите на место щитки и предохранительные кожухи,
закройте капот и запустите двигатель для проверки его работы.
ВНИМАНИЕ! Контакт пальцев или одежды с движущимися частями двига-
теля может привести к серьезным травмам. Заглушите двигатель перед
любыми регулировками.
