РЕГУЛИРОВКИ

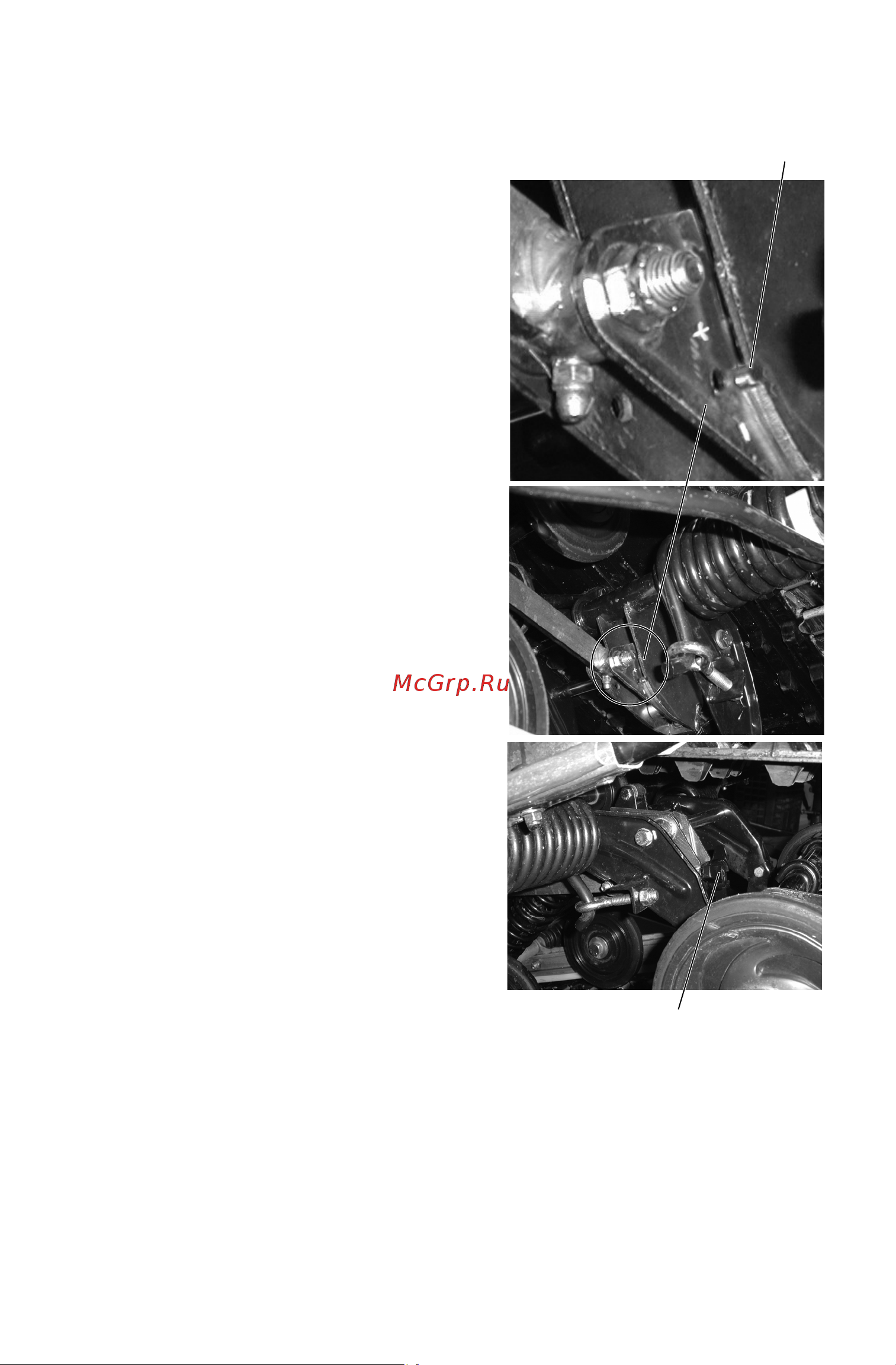

Регулировка задней подвески
Обратная связь
Для большинства условий
эксплуатации центровочный
выступ должен быть располо-
жен напротив отверстия, между
метками плюс (+) и минус (-).
1. Если необходимо увеличить
давление на лыжи (для езда
по холмистой местности с
твердой поверхностью и
большой загрузкой снего-
хода), регулировочную ручку
по часовой стрелке. По мере
загрузки снегохода, давле-
ние на лыжи увеличивается.
Подсказка: Для максимального ком-
форта при движении, отрегули-
руйте подвеску так, чтобы она
изредка пробивалась.
2. Если необходимо умень-
шить давление на лыжи,
поверните регулировочную
ручку против часовой
стрелке. По мере загрузки
снегохода, давление на лыжи
уменьшатся.
3. Для езды в глубоком снегу с
минимальной нагрузкой
поверните регулятор против
часовой стрелки до упора.
Подсказка: Не превышайте диапа-
зон допустимых регулировок.
Несколько оборотов регулятора
обычно дают нужный эффект.
Центровочный выступ
Регулятор
