РЕГУЛИРОВКИ
Регулировка положения руля
Стандартный руль

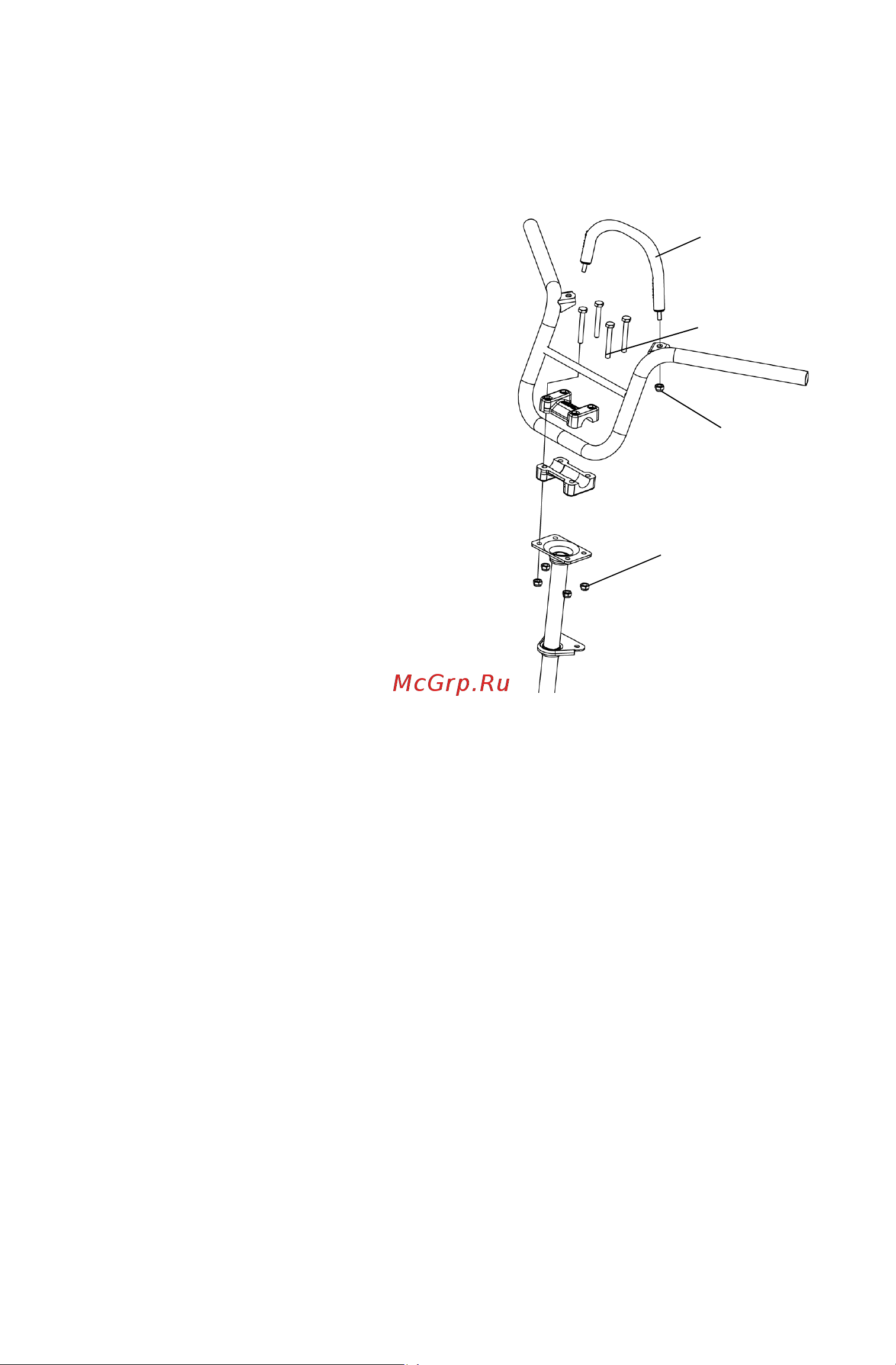

Регулировка руля выполняется следующим образом.
1. Открутите гайки крепления
и снимите специальный
захват.
2. Ключом на 11 мм отпустите
четыре гайки у основания
регулировочного блока
(чтобы получить доступ к
гайкам, поверните руль
вправо или влево). Чтобы
разобрать блок, возможно,
потребуется отвертка в
качестве рычага.
3. Отрегулируйте положение
руля по высоте. Убедитесь,
что при
полной перекладке
руля влево и вправо рычаг
тормоза, рычаг дроссельной
заслонки и сам руль дви-
жутся плавно, без заеданий,
и не касаются топливного бака, ветрового стекла и других
частей снегохода.
4. Затяните сначала передние болты регулировочного блока, затем
задние. Момент затяжки от 15 до 18 Нм.
5. Установи т е кожух руля.
Движитель
Карбидные коньки
Коньки – это сменные полотна, прикрепленные к нижней части
лыж, помогающие при поворотах снегохода и исключающие износ
лыж при движении по дорогам и другим, не покрытым снегом
участкам.
Регулярно проверяйте состояние накладок. Изношенные и
накладки ухудшают управляемость на льду и насте. Своевременно
заменяйте накладки.
ВНИМАНИЕ! Потеря контроля может вызвать травмы или даже смерть.
Строго следуйте рекомендациям по выбору и установке приспособлений
для увеличения сцепления гусеницы с опорной поверхностью. За помощью
обращайтесь к дилеру.
Специ-
альный
захват
Гайка
Болт
Гайка
