22
RUS
ПРИМЕЧАНИЕ:
(I) После установки убедитесь, что монтажная пластина достаточно плотно и ровно прилегает к стене.
(II) Показанный рисунок может отличаться от реального объекта.

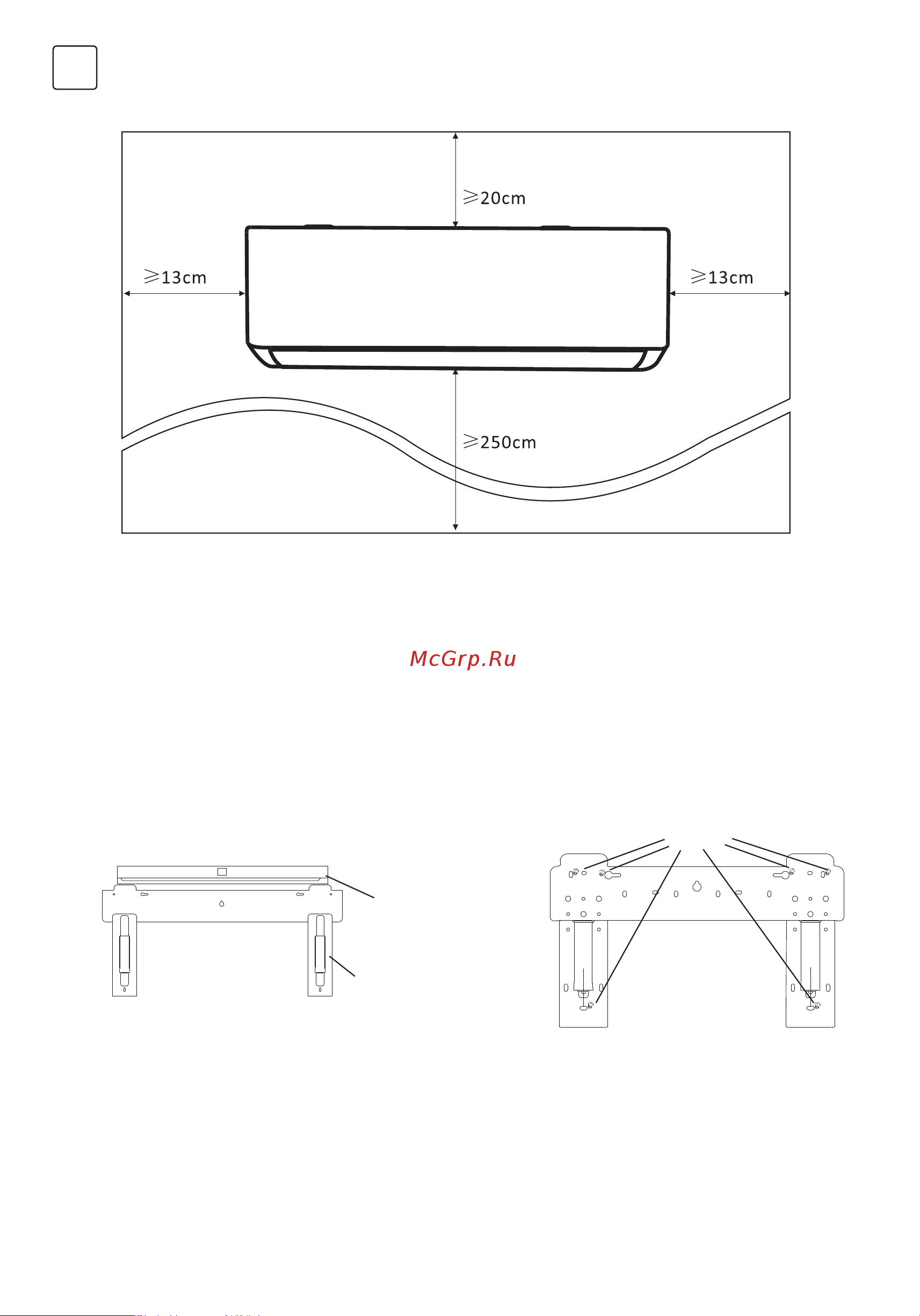

Шаг 2: Установите монтажную пластину
Минимальное пространство для внутреннего блока
1. Снимите монтажную пластину с задней стороны внутреннего блока.
2. Обеспечьте соблюдение минимальных требований к установочным размерам, указанным в шаге 1,
в соответствии с размером монтажной пластины, определите положение и приклейте монтажную
пластину к стене.
3. Установите монтажную пластину в горизонтальное положение с помощью уровня, затем отметьте
отверстия для винтов на стене.
4. Отложите монтажную пластину и просверлите отверстия в отмеченных местах сверлом.
5. Вставьте резиновые заглушки в отверстия, затем подвесьте монтажную пластину и закрепите винтами.
Потолок
Пол
Позиции винтов
Уровень
Пластина
