Tesla TT27TP61S-0932IAWUV [25/64] Шаг 6 подключите проводку

RUS

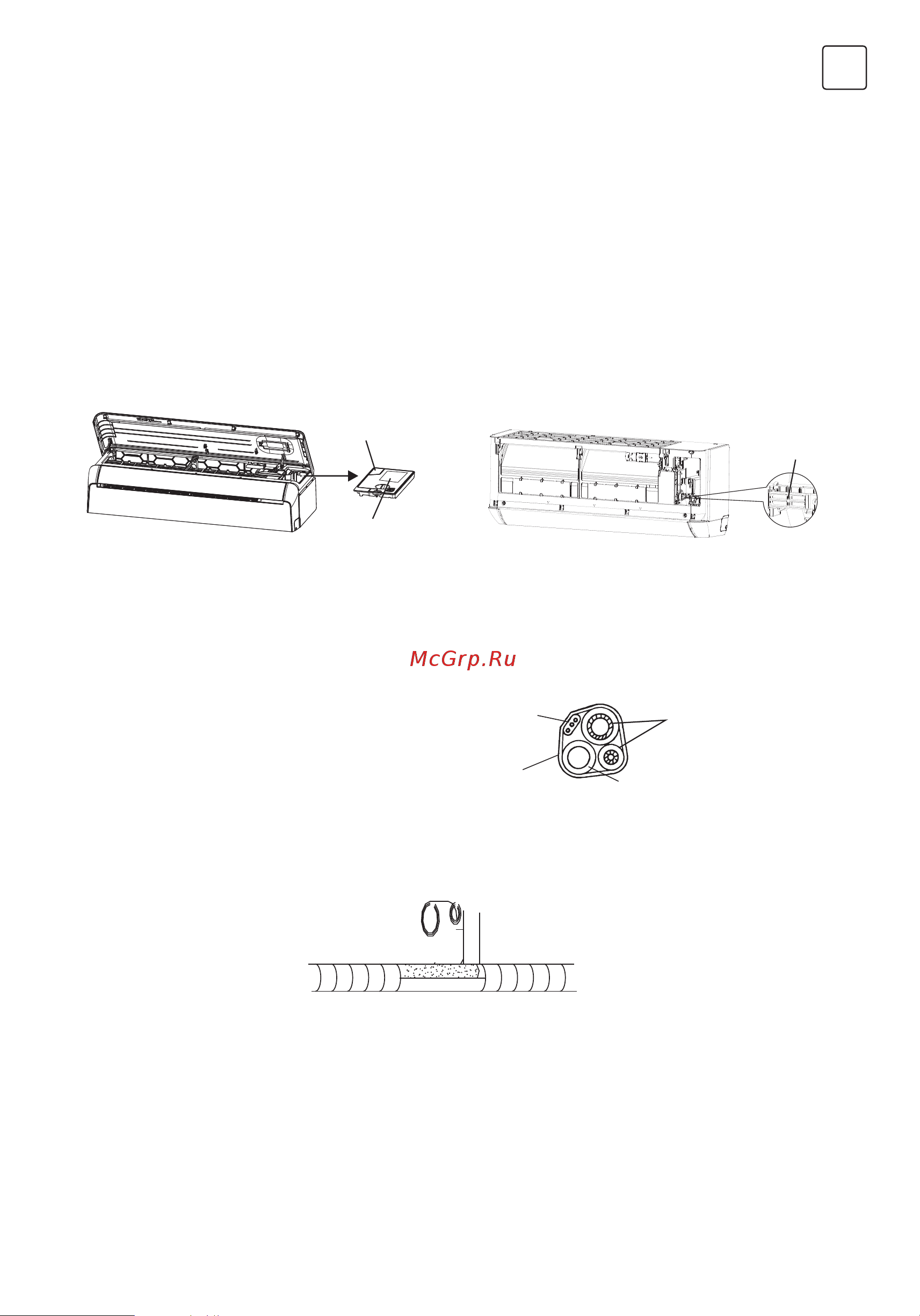

Шаг 6: Подключите проводку

Шаг 7: Оберните трубопровод и кабель

Шаг 8: Установите внутренний блок

1. Выберите правильный размер кабеля в зависимости от максимального рабочего тока, указанного

на паспортной табличке. (Проверьте размер кабеля, см. Раздел МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ

УСТАНОВКЕ)

2. Откройте переднюю панель внутреннего блока.

3. С помощью отвертки откройте крышку электрического блока управления, чтобы открыть клеммную

колодку.

4. Открутите кабельный зажим.

5. Вставьте один конец кабеля в блок управления с задней стороны правого конца внутреннего блока.

6. Подключите провода к соответствующей клемме в соответствии со схемой подключения на крышке

электрического блока управления. И убедитесь, что они хорошо связаны.

7. акрутите кабельный зажим, чтобы закрепить кабели.

8. Установите на место крышку электрического блока управления и переднюю панель.

Крышка блока управления

Схема подключения

Cable clamp

После установки труб хладагента, соединительных проводов и дренажного шланга для экономии места,

защиты и изоляции их необходимо связать изоляционной лентой перед тем, как пропустить их через

отверстие в стене.

1. асположите трубы, кабели и

дренажный шланг, как показано на

рисунке.

2. Плотно оберните изолентой трубы хладагента, соединительные провода и дренажный шланг.

1. Медленно пропустите трубы хладагента, соединительные провода и сверток дренажного шланга

через отверстие в стене.

2. Прикрепите верх внутреннего блока к монтажной пластине.

3. Слегка надавите на левую и правую стороны внутреннего блока, убедитесь, что внутренний блок

надежно закреплен.

4. Надавите на нижнюю часть внутреннего блока, чтобы защелкнуть на крючках монтажной пластины, и

убедитесь, что он надежно закреплен.

Note: (I) Убедитесь, что сливной шланг находится внизу.

(II) Избегайте перекрещивания и изгиба деталей.

Трубопровод

хладагента

Подключение

проводки

Изолента

Дренажка
