Tesla TT27TP61S-0932IAWUV [27/64] Шаг 2 установите дренажный шланг

RUS

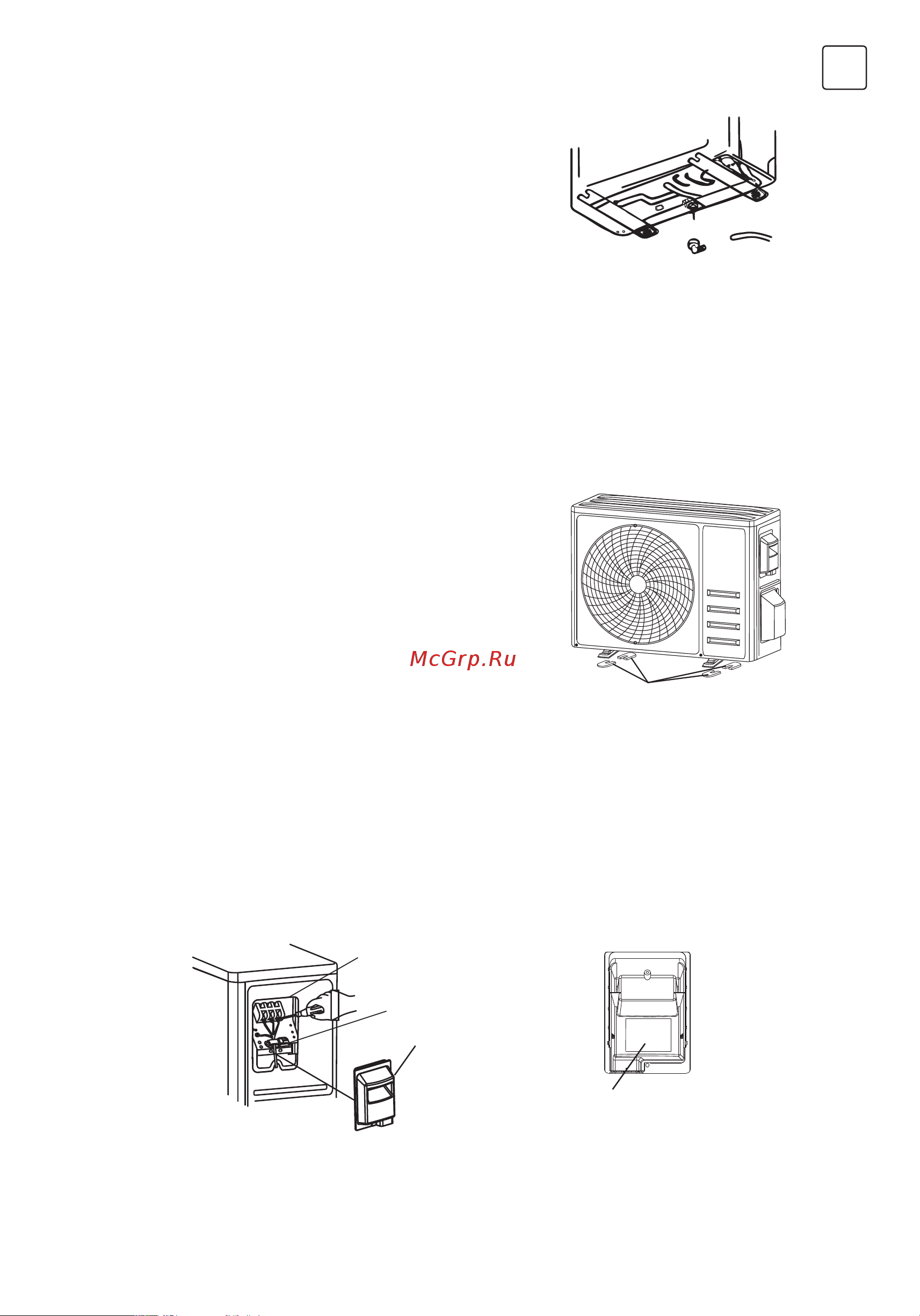

Шаг 2: Установите дренажный шланг

Шаг 3: закрепите наружный блок

Шаг 4: Установите проводку

1. Этот шаг только для моделей тепловых насосов.

2. Вставьте дренажный патрубок в отверстие в нижней части

наружного блока.

3. Подсоедините дренажный шланг к стыку и сделайте

соединение достаточно хорошим.

1. В соответствии с установочными размерами наружного блока отметить место для установки

распорных болтов.

2. Просверлите отверстия, очистите бетонную пыль и установите болты.

3. Если возможно, установите 4 резиновых покрытия перед установкой наружного блока

(необязательно). Это уменьшит вибрацию и шум.

4. Поместите основание наружного блока на болты и просверленные отверстия.

5. Используйте гаечный ключ, чтобы надежно закрепить наружный блок болтами.

1. С помощью крестообразной отвертки открутите крышку проводки, возьмитесь за нее и осторожно

нажмите, чтобы снять.

2. Открутите кабельный зажим и снимите его.

3. В соответствии со схемой, наклеенной внутри крышки, подсоедините соединительные провода к

соответствующим клеммам и убедитесь, что все соединения надежно закреплены.

4. Установите на место зажим кабеля и крышку проводки.

Примечание: при подключении проводов внутреннего и внешнего блоков следует отключать питание.

Примечание:

Наружный блок можно закрепить на кронштейне для

настенного монтажа. Следуйте инструкциям по установке

кронштейна для настенного монтажа, чтобы закрепить

кронштейн для настенного монтажа на стене, а затем

закрепите на нем наружный блок и удерживайте его в

горизонтальном положении.

Кронштейн для настенного монтажа должен выдерживать

как минимум в 4 раза больший вес наружного блока.

Дренажный

шланг

Дренажный шов

Установите 4 виброопоры

(необязательно)

Клеммная колодка

Кабельный зажим

Крышка

Схема подключения
