Шаг 3: просверлите отверстие в стене

Шаг 4: Подключение трубы хладагента

В стене следует просверлить отверстие для трубопровода хладагента, дренажной трубы и

соединительных кабелей.

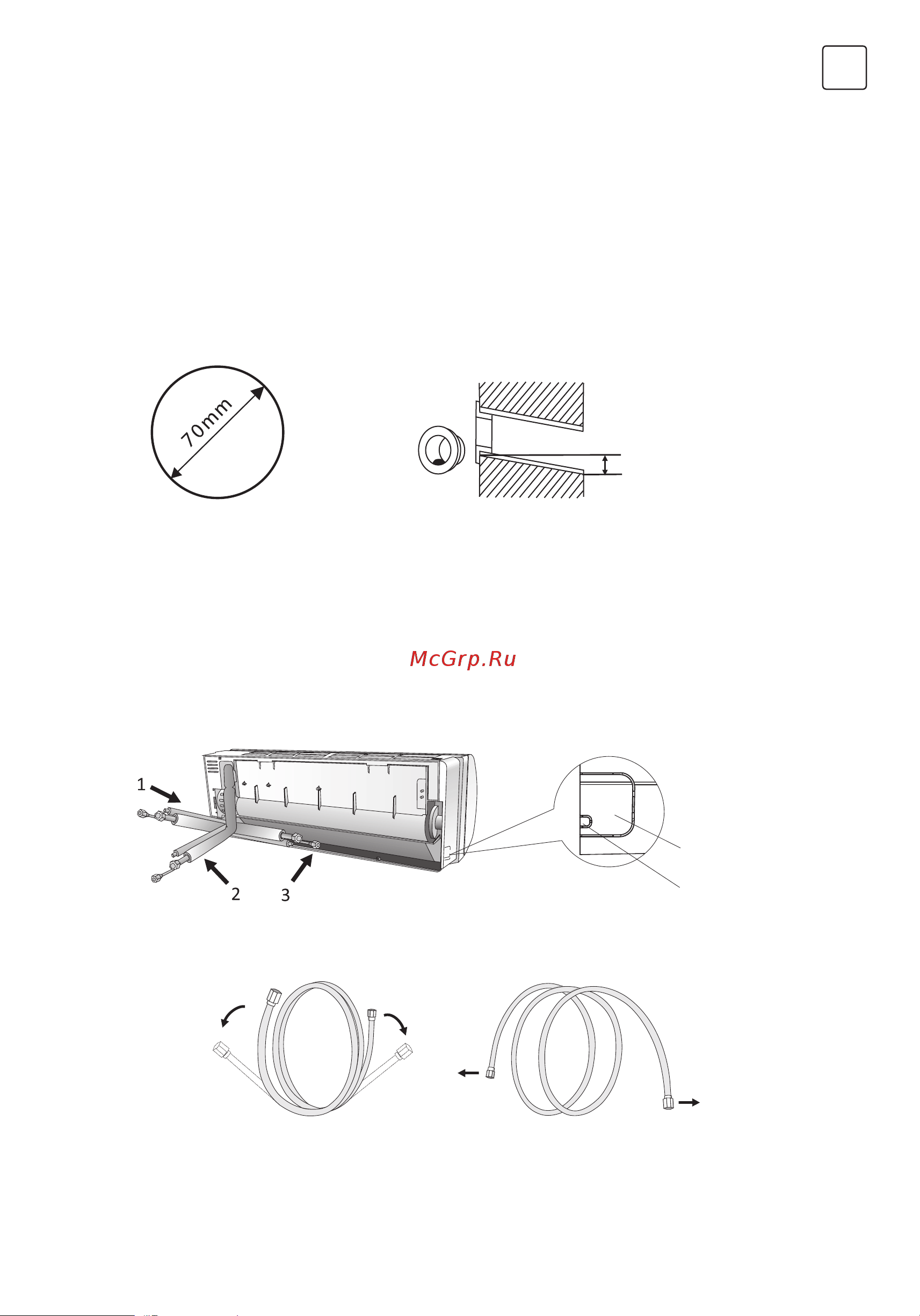

1. Определите положение основания отверстия в стене на позиции монтажной пластины.

2. Отверстие должно иметь диаметр не менее 70 мм и небольшой наклонный угол для дренажа.

3. Просверлите отверстие в стене с помощью корончатого сверла 70 мм под небольшим углом наклона

ниже внутреннего конца на 5–10 градусов.

4. Установите настенный кожух и его чехол (оба являются дополнительными деталями), чтобы защитить

соединительные детали.

Осторожно:

Просверливая отверстие в стене, избегайте проводов, сантехники и других чувствительных компонентов.

1. В соответствии с положением отверстия в стене выберите соответствующий режим трубопровода.

Существуют три дополнительных способа трубопровода для внутренних блоков, как показано на

рисунке ниже.:

В режиме трубопровода 1 или режиме трубопровода 3 необходимо сделать надрез с помощью

ножниц, чтобы вырезать пластиковый лист выхода трубопровода и выхода кабеля на соответствующей

стороне внутреннего блока.

Примечание: При отрезании пластикового листа на выходе, разрез следует обрезать гладко.

2. Сгибание соединительных труб портом вверх, как показано на рисунке.

Чехол

(Опционально)

Кожух

(Optional)

Помещение

Улица

5-10mm

Угол

Трубопровод

Кабель

ДА НЕТ
