УСТАНОВКА ДВИГАТЕЛЯ
96 rus
ВАЖНАЯ ИНФОРМАЦИЯ: Убедитесь в том, что направляющая конца троса дроссельной заслонки не
соприкасается со жгутом проводов дистанционного управления, когда трос дроссельной заслонки
находится в позиции полностью открытой дроссельной заслонки. При необходимости измените
расположение жгута проводов дистанционного управления и закрепите его зажимом.

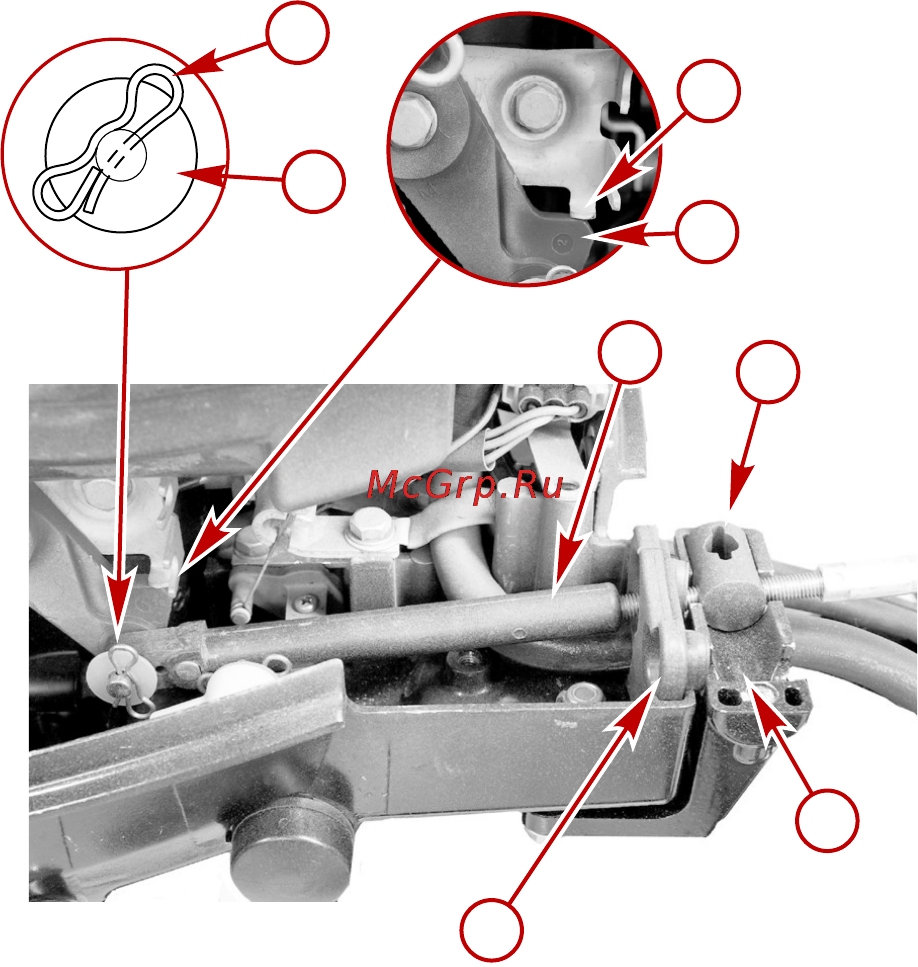

a - Фиксатор шплинта
b - Плоская шайба
c - Стопор полностью открытой дроссельной заслонки
d - Рычаг дроссельной заслонки
e - Тросовая камера
f - Направляющая конца троса дроссельной заслонки
g - Гнездо камеры
h - Резиновое уплотнительное кольцо
УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Установите тросы в блок дистанционного управления, выполняя инструкции, поставляемые с блоком.
1. Найдите на тросе переключения передач центральную точку провисающей части или «мертвого»
хода следующим образом:
a. Переместите рукоятку дистанционного управления из нейтрального положения на переднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку "a" на тросе рядом с направляющей конца
троса.
b. Переместите рукоятку дистанционного управления из нейтрального положения на заднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку "b" на тросе рядом с направляющей конца
троса.
c
e
f
h
d
28079
g
a
b
