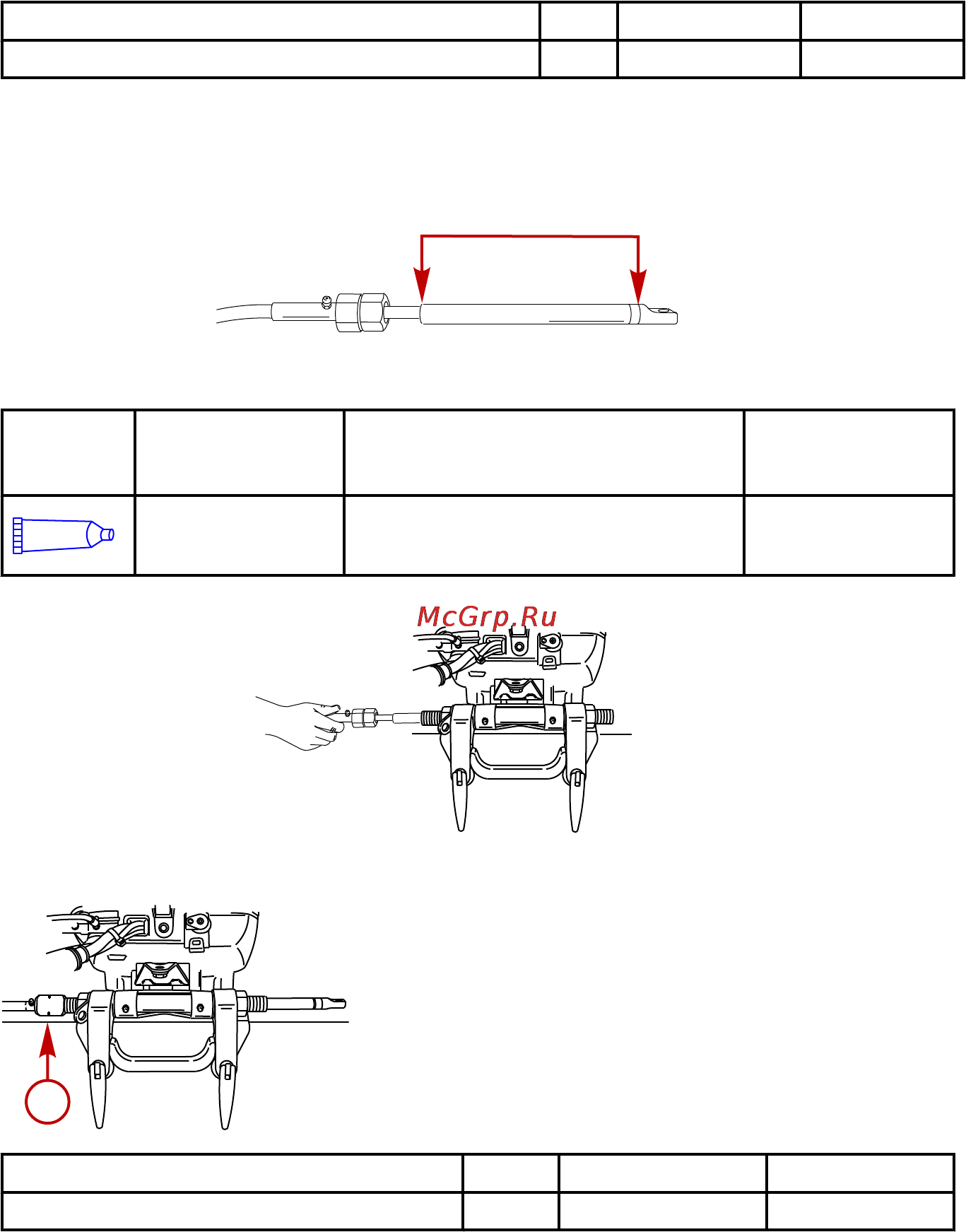

![Mercury Marine ME 9.9 ELPT BigFoot [99/110] Установка дистанционного управления](/views2/1099856/page99/bg63.png)
УСТАНОВКА ДВИГАТЕЛЯ
rus 91
Описание Нм фунто-дюйм. фунто-фут.
Монтажные болты транцевого кронштейна 13.5 10
Установка дистанционного управления
ТРОС РУЛЕВОГО МЕХАНИЗМА
1. Покройте весь конец троса смазкой Mercury Precision или Quicksilver 2-4-C с тефлоном.
28722
Труба,
ссыл.
номер
Описание Где используется Деталь №
95
Тефлоновая смазка
2-4-C морского
назначения
Конец троса рулевого механизма 92-802859Q 1
2. Вставьте трос рулевого механизма в трубку наклона.
28723
3. Затяните гайку троса рулевого механизма до заданного крутящего момента.
a -
Гайка троса рулевого механизма
Описание Нм фунто-дюйм. фунто-фут.
Гайка троса рулевого механизма 47,5 35
a
28724
