УСТАНОВКА ДВИГАТЕЛЯ
90 rus

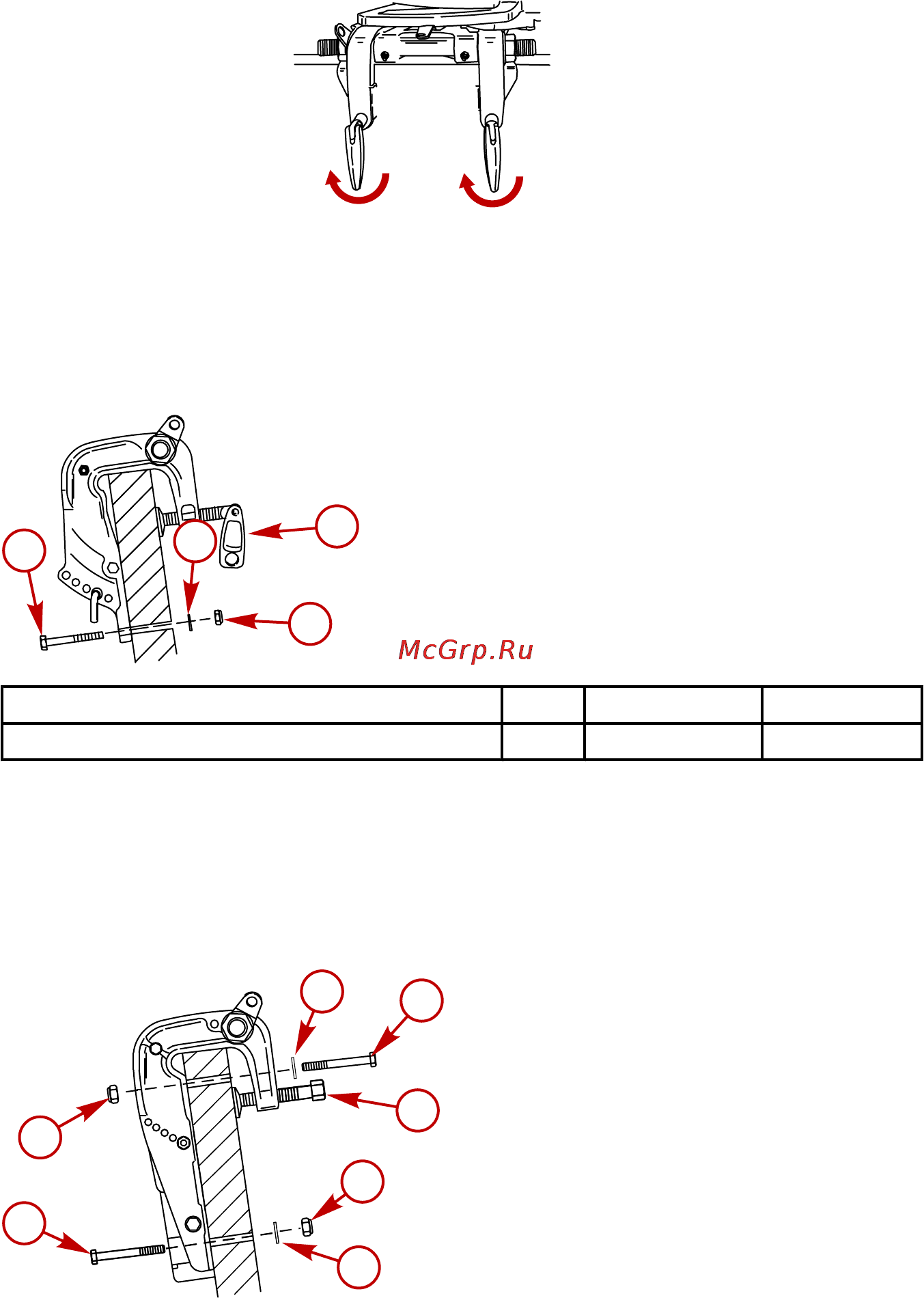

2. Затяните прижимные винты транцевых кронштейнов.
28501
3. Модели без усилителя дифферента — чтобы предотвратить падение подвесного двигателя за
борт, прикрепите подвесной двигатель к транцу двумя прижимными винтами транцевого
кронштейна и двумя установочными болтами. Просверлите два отверстия диаметром 7,9 мм
(5/16 дюйма) через установочные отверстия транцевого кронштейна. Закрепите двумя болтами,
плоскими шайбами и контргайками. Для обеспечения водонепроницаемости нанесите в отверстия
и вокруг болтов водонепроницаемый судовой герметик. Затяните до указанного крутящего
момента.
a - Болты (2)
b - Шайба (2)
c - Контргайка (2)
d - Прижимные винты транцевых кронштейнов (2)
Описание Нм фунто-дюйм. фунто-фут.
Монтажные болты транцевого кронштейна 13.5 10
4. Модели с усилителем дифферента — чтобы предотвратить падение подвесного двигателя за
борт, прикрепите подвесной двигатель к транцу двумя прижимными винтами транцевого
кронштейна и четырьмя установочными болтами. Просверлите два отверстия диаметром 7,9 мм
(5/16 дюйма) в верхней группе установочных отверстий транцевого кронштейна и просверлите два
отверстия в нижней группе установочных отверстий или установочных прорезей. Закрепите
четырьмя болтами, плоскими шайбами и контргайками. Для обеспечения водонепроницаемости
нанесите в отверстия и вокруг болтов водонепроницаемый судовой герметик. Затяните до
указанного крутящего момента.
a -
Контргайка (4)
b - Шайба (4)
c - Болты (4)
d - Прижимные винты транцевых кронштейнов
(2)
d
a
b
c
28971
a
b
c
a
b
c
d
38558
